2. 把一个透明且均匀的玻璃球切成 $ a $、$ b $、$ c $、$ d $、$ e $ 五部分，其截面如图 4 - 9 所示。其中属于凸透镜的是（
A.只有 $ b $
B.$ a $、$ c $、$ d $、$ e $
C.$ a $、$ b $、$ c $
D.$ a $、$ b $、$ c $、$ d $、$ e $
B
）。A.只有 $ b $
B.$ a $、$ c $、$ d $、$ e $
C.$ a $、$ b $、$ c $
D.$ a $、$ b $、$ c $、$ d $、$ e $
答案
B
3. 如图 4 - 10 所示，$ AB $ 为一条通过透镜折射后的光线，$ MN $ 为该透镜的主光轴。下列说法中**错误**的是（
A.该透镜不一定是凸透镜
B.该透镜对光线一定起会聚作用
C.$ B $ 点可能是透镜的焦点
D.入射光线不一定平行于 $ MN $
B
）。A.该透镜不一定是凸透镜
B.该透镜对光线一定起会聚作用
C.$ B $ 点可能是透镜的焦点
D.入射光线不一定平行于 $ MN $
答案
B
解析
A. 透镜可能是凸透镜（折射光线靠近主光轴）或凹透镜（折射光线反向延长线过焦点，原入射光线发散），该透镜不一定是凸透镜，A正确；
B. 若为凹透镜，对光线起发散作用，B错误；
C. 若为凸透镜，入射光线平行于主光轴时，折射光线过焦点，B点可能是焦点；若为凹透镜，B点可能是虚焦点，C正确；
D. 入射光线可能不平行于主光轴（如凸透镜中过焦点的入射光线折射后平行主光轴，或凹透镜中延长线过虚焦点的入射光线折射后平行主光轴），D正确。
错误的是B。
B
B. 若为凹透镜，对光线起发散作用，B错误；
C. 若为凸透镜，入射光线平行于主光轴时，折射光线过焦点，B点可能是焦点；若为凹透镜，B点可能是虚焦点，C正确；
D. 入射光线可能不平行于主光轴（如凸透镜中过焦点的入射光线折射后平行主光轴，或凹透镜中延长线过虚焦点的入射光线折射后平行主光轴），D正确。
错误的是B。
B
4. 晋代张华《博物志》记载：“削冰令圆，举以向日，以艾于后成其影，则得火。”“削冰令圆”就是把冰块削成
凸
透镜，它对光有会聚
作用。答案
凸 会聚

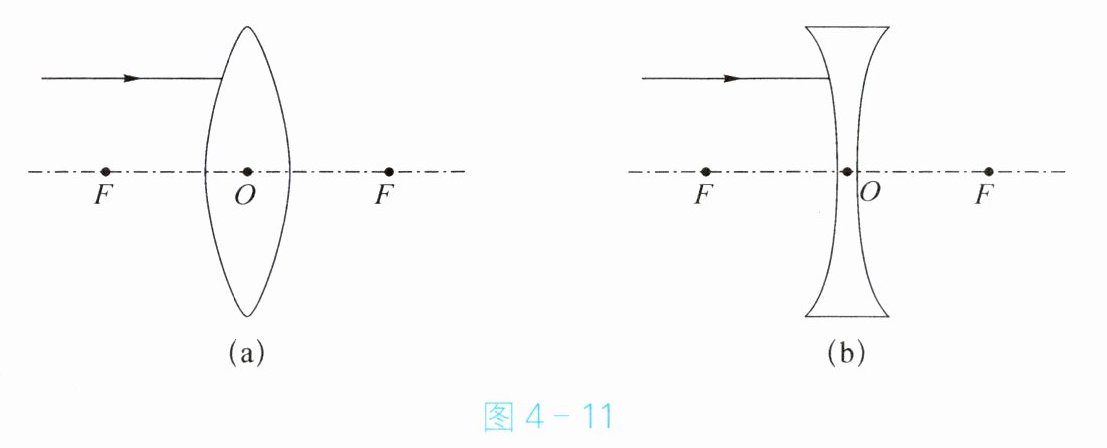

5. 请分别画出图 4 - 11（a）（b）中的光通过透镜后的光路图。
答案
如图 22(a)(b)所示
解析
如图所示：
（a）对于凸透镜，平行于主光轴的入射光线经凸透镜折射后，折射光线过另一侧焦点F。
（b）对于凹透镜，平行于主光轴的入射光线经凹透镜折射后，折射光线的反向延长线过入射侧焦点F。
（a）对于凸透镜，平行于主光轴的入射光线经凸透镜折射后，折射光线过另一侧焦点F。
（b）对于凹透镜，平行于主光轴的入射光线经凹透镜折射后，折射光线的反向延长线过入射侧焦点F。

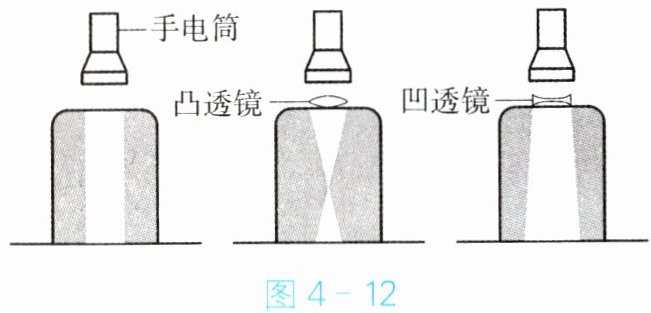

6. 如图 4 - 12 所示，玻璃杯中充以烟雾，倒扣在桌面上，在杯底放一块凸透镜或凹透镜，用手电筒射出一束平行光，垂直照射透镜。此实验是探究透镜
对光的作用
，杯中充以烟雾是为了显示光路
。由图中实验现象可得出的实验结论是：凸透镜对光有会聚
作用；凹透镜对光有发散
作用。答案
对光的作用 显示光路 会聚 发散
