1.(2015)如图所示,是安检时使用的一种金属探测仪,当它靠近金属物体时,会产生感应电流,发出报警信号。下列与金属探测仪的工作原理相同的是()。

A.扬声器
B.发电机
C.电动机
D.电磁铁

B

金属探测仪靠近金属物体时产生感应电流，其工作原理是电磁感应。
A.扬声器利用通电导体在磁场中受力运动工作；
B.发电机利用电磁感应原理工作；
C.电动机利用通电导体在磁场中受力运动工作；
D.电磁铁利用电流的磁效应工作。
B

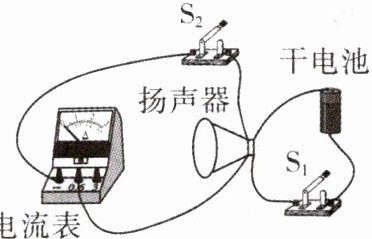

2.(2014,2016)【创新实验】将扬声器、电池和电流表等元件连成如图电路。断开$S_2,$反复快速闭合、断开开关$S_1,$扬声器发出咔咔声;断开$S_1,$闭合开关$S_2,$反复轻敲扬声器的纸盆,会看到电流表的指针左右摆动。下列有关说法正确的是()。


A.扬声器发声的原理与发电机发电的原理相同
B.扬声器发声时是将线圈的机械能转化为电能
C.扬声器发电的原理与电磁铁工作的原理相同
D.电流表指针左右摆动说明电流方向不断改变

D

本题可根据扬声器的工作原理、电磁感应现象以及电流表指针摆动的原因来逐一分析选项。
选项A：
扬声器发声是利用通电导体在磁场中受到力的作用的原理，而发电机发电是利用电磁感应原理，二者原理不同，所以该选项错误。
选项B：
扬声器发声时，是消耗电能，使线圈在磁场中受力运动，带动纸盆振动发声，是将电能转化为机械能，而不是将线圈的机械能转化为电能，所以该选项错误。
选项C：
扬声器发电是利用电磁感应原理，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；而电磁铁是利用电流的磁效应，即通电导体周围存在磁场，二者原理不同，所以该选项错误。
选项D：
电流表指针左右摆动，说明电路中产生了方向不断改变的电流，即电流方向不断改变，所以该选项正确。

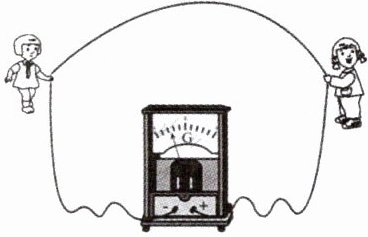

3.(2014)【创新实验】某物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。如图所示,用一根长铜线做跳绳,将它的两端与固定在地面上的灵敏电流表相连,像摇跳绳一样迅速摇动“跳绳”时,发现灵敏电流表的指针左右摆动,则下列说法正确的是()。


A.该现象的原理是电流的磁效应
B.站在南北方向摇绳现象更明显
C.利用该实验原理可制成电动机
D.动圈式话筒工作原理与此相同

D

该装置没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，灵敏电流表的指针发生偏转，说明电路中有感应电流，是电磁感应现象。
A选项：电流的磁效应是奥斯特实验发现的，原理是通电导体周围存在磁场，而此实验是电磁感应现象，故A错误。
B选项：站在东西方向摇绳时，绳子运动方向与地磁场方向垂直，切割磁感线效果更明显，产生的感应电流更大，现象更明显，故B错误。
C选项：电动机是利用通电导体在磁场中受力运动的原理制成的，而此实验是电磁感应现象，可制成发电机，故C错误。
D选项：动圈式话筒是利用电磁感应原理，将声音信号转化为电信号，与该实验原理相同，故D正确。

4.(2014,2016)如图所示,两根绝缘细线悬挂着的导体ab放在U形磁铁中央,ab两端连接着导线。在虚线框中接入的器材及对应的原理正确的是()。

A.接入电源,可演示电磁感应现象
B.接入电源,可说明磁场对电流有力的作用
C.接入灵敏电流计,可解释电动机的工作原理
D.接入灵敏电流计,可说明电流的周围存在磁场

B

接入电源时，导体ab中有电流通过，处于磁场中会受到力的作用，此为磁场对电流有力的作用的原理，对应电动机工作原理；接入灵敏电流计，需导体ab切割磁感线运动才会产生感应电流，演示电磁感应现象，对应发电机工作原理。选项A中接入电源演示的不是电磁感应；选项C接入灵敏电流计解释的是发电机原理而非电动机；选项D接入灵敏电流计不能说明电流周围存在磁场。故正确的是B。
B
