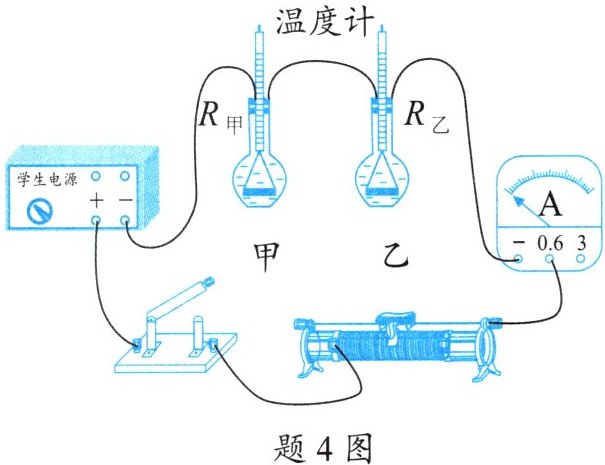

4. 利用如题4图装置探究“电流产生的热量与电阻大小的关系”。
(1)设计电路时应使$ R_{甲} 和 R_{乙} $的阻值；在实验中,电流产生热量的多少是通过来反映的；为节约实验时间,应选用装入甲、乙两瓶中。
(2)不重新连接电路探究“电流产生的热量与电流大小的关系”。

(1)不同；温度计示数的变化；煤油
(2)能

5. 一台“$ 3 V \ 3 W $”的手持迷你型小风扇,电动机线圈阻值为$ 0.2 \Omega $,则小风扇正常工作$ 1 min $消耗的电能为J；电动机线圈工作$ 1 min $产生的热量为J。

1. 小风扇正常工作时，电压$ U = 3V $，功率$ P = 3W $，时间$ t = 1min = 60s $。
消耗的电能$ W = Pt = 3W×60s = 180J $。
2. 由$ P = UI $得，正常工作电流$ I = \frac{P}{U} = \frac{3W}{3V} = 1A $。
线圈产生的热量$ Q = I^{2}Rt = (1A)^{2}×0.2Ω×60s = 12J $。
180；12

6. 将口香糖的锡箔纸剪成类似题6图所示的形状,已知$ ab $、$ bc $、$ cd $长度相等。将锡箔纸接在电池两极,锡箔纸会从段开始燃烧起来,理由是。

bc；根据焦耳定律Q=I²Rt，锡箔纸各段串联，电流I相同，通电时间t相同，bc段横截面积最小，电阻R最大，产生热量最多，故先燃烧。
