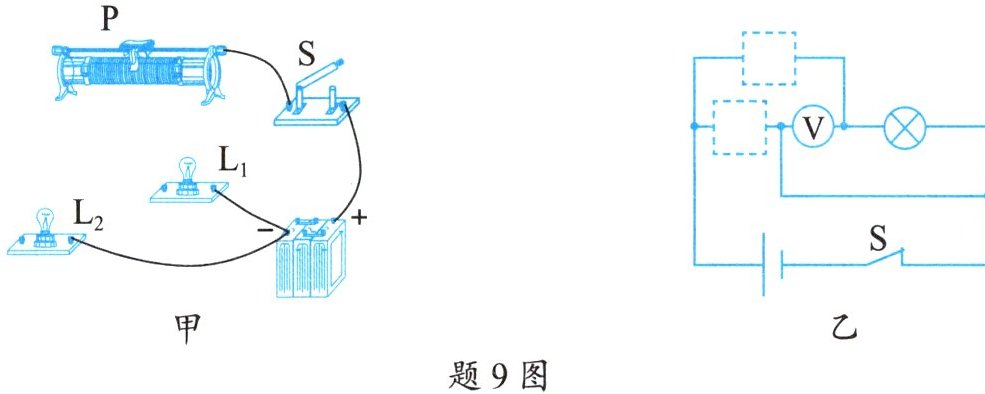

9. (1)如题9图甲是小明连接的电路,还剩下几根导线没有连接上去。请你帮助小明完成电路的连接,要求开关S闭合后,向右移动滑片P,灯$L_1$的亮度不变,灯$L_2$的亮度变暗。
(2)如题9图乙所示,在方框内分别填入小灯泡和电流表的元件符号,使电路正常工作。
(3)设计一个通过电流表示数显示拉力大小的装置,要求拉力越大,电流表的示数也越大。给你一个滑动变阻器、一个电流表、一个定值电阻、一个开关、一根弹簧、电源和导线。请在方框内画出符合要求的装置电路图。

(1)
开关S闭合后，向右移动滑片P，灯$L_1$的亮度不变，说明灯$L_1$与滑动变阻器并联后再与灯$L_2$串联，且滑动变阻器滑片移动不影响$L_1$所在支路电流。连接方式为：将滑动变阻器下方一个接线柱与灯$L_1$一端相连，灯$L_1$另一端与电源负极相连，滑动变阻器上方接线柱与开关S一端相连，开关S另一端与电源正极相连，灯$L_2$串联在干路中（一端接电源负极，一端接滑动变阻器与开关相连的点）。
(2)
因为电压表相当于断路，在电路中可看作开路，电流表相当于导线。若上方为电流表，下方为小灯泡，会使上方电流表所在支路短路，不符合电路正常工作要求；若上方为小灯泡，下方为电流表，两灯并联，电流表测下方灯泡所在支路电流，电路能正常工作。所以上方方框填小灯泡，下方方框填电流表。
(3)
将滑动变阻器、定值电阻、电流表、开关串联在电路中，弹簧一端固定，另一端与滑动变阻器滑片相连。当拉力增大时，弹簧伸长，滑片移动，使滑动变阻器接入电路的电阻变小，根据$I = \frac{U}{R}$（$U$为电源电压，$R$为电路总电阻），电路中电流变大，电流表示数变大。电路图为：电源、开关、定值电阻、滑动变阻器、电流表依次串联，弹簧与滑动变阻器滑片相连。

10. 如题10图所示,将一根铜丝拉长,变大的物理量是______(质量/体积/密度/电阻)。

D

将一根铜丝拉长时，其质量是物体本身的一种属性，不随形状、状态、空间位置的改变而改变，所以质量不变；铜丝的体积也不变；密度是物质的一种特性，与物质的种类和状态有关，与质量和体积无关，所以密度也不变；而铜丝拉长后，长度变长，横截面积变小，根据电阻的影响因素，在材料、温度不变时，长度越长、横截面积越小，电阻越大，所以电阻变大。

11. 手机已成为人们常用的工具,智能手机电池电压约为V；工业电压为V。

3.7；380

智能手机电池电压约为3.7V；工业电压为380V。

12. 有A、B、C、D四根导线,其中A、B为铜丝,C、D为镍铬合金丝。A、B粗细相同,但A比B长；C、D长度相同,但D比C细；C、A长度、粗细均相同。若四根导线电阻分别为Rₐ、Rᵦ、Rc、Rₙ,则它们的大小排列顺序是＞＞＞。

D C A B

导体的电阻与导体的材料、长度和横截面积有关。在材料和横截面积相同时，长度越长，电阻越大；在材料和长度相同时，横截面积越小，电阻越大；在长度和横截面积相同时，材料的电阻率越大，电阻越大。
A、B为铜丝，材料相同，A、B粗细相同，但A比B长，所以$R_{A} ＞ R_{B}$；
C、D为镍铬合金丝，材料相同，C、D长度相同，但D比C细，所以$R_{D} ＞ R_{C}$；
C、A长度、粗细均相同，但材料不同，镍铬合金丝的电阻率大于铜丝的电阻率，所以$R_{C} ＞ R_{A}$。
综上可得$R_{D} ＞ R_{C} ＞ R_{A} ＞ R_{B}$。
