10. 如图所示,薄凸透镜与薄凹透镜恰好共用同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图。
第10题
第11题
第10题
第11题
答案
;

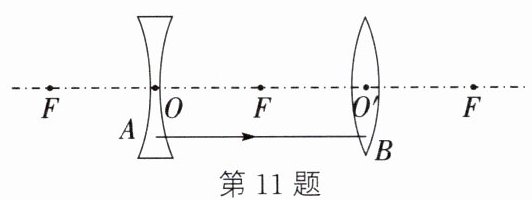

11. 已知图中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。
答案
12.（2023·潍坊）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：(1) 用实线画出水面位置。(2) 完成看到D点的光路图。
答案
;
;
13. (2024·潍坊)如图所示,水槽内装满水,槽内有一点光源S,紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射,又经平面镜反射后过P点。
(1) 画出P点在平面镜中所成的像$P'$。
(2) 将S点到P点的光路图补充完整。
(1) 画出P点在平面镜中所成的像$P'$。
(2) 将S点到P点的光路图补充完整。
答案
14. 平静水面的上方有一只小鸟，水中有条小鱼，水面一侧C点的人眼恰好看它们在水中的像重合。以$A'$点代表小鸟的像，以小鱼眼睛$B$点代表小鱼的实际位置。请画出小鸟在水面上方的实际位置$A$（用实心点表示）以及人眼看到小鱼的光路图。
答案
15. 如图所示,请作出凸透镜的入射光线和进入水中的大致的折射光线。
答案
;
;
16. 如图所示，凹透镜的主光轴处于水平位置，F 是其焦点，平面镜与水平方向成 $ 45° $，请画出竖直激光束 AO 经平面镜反射，再经凹透镜折射的光路图。
答案
17. (2024·无锡江阴一模)如图所示，$S'$是点光源$S$在平面镜中所成的像，$S$发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点$F$。要求：
(1) 画出点光源$S$。
(2) 补充入射光线。
(3) 画出反射光线经过凸透镜的折射光线。
(1) 画出点光源$S$。
(2) 补充入射光线。
(3) 画出反射光线经过凸透镜的折射光线。
答案
