5. 如图为电流表的内部结构图。当电流通过时，线圈受到力的作用而转动，从而带动指针偏转。下列与此工作原理相同的电器设备是()。


A.电灯
B.电铃
C.继电器
D.电动机

5. D

6. 一个能自由转动的矩形线圈悬挂在磁场中，通电后矩形线圈不发生偏转。下列说法中，正确的是()。

A.这说明通电的线圈在磁场中一定没有受到力的作用
B.线圈在磁场中受到力的作用，但可能是通电线圈的平面与磁场方向平行
C.线圈在磁场中受到力的作用，但可能是通电线圈的平面与磁场方向垂直
D.以上三种情况都有可能

6. C

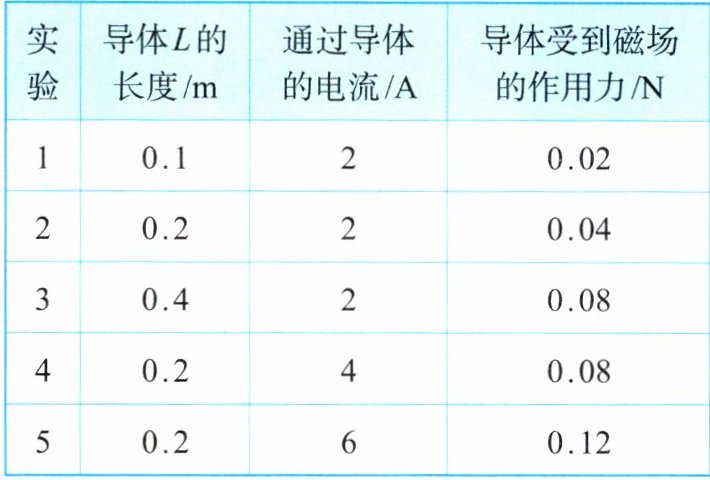

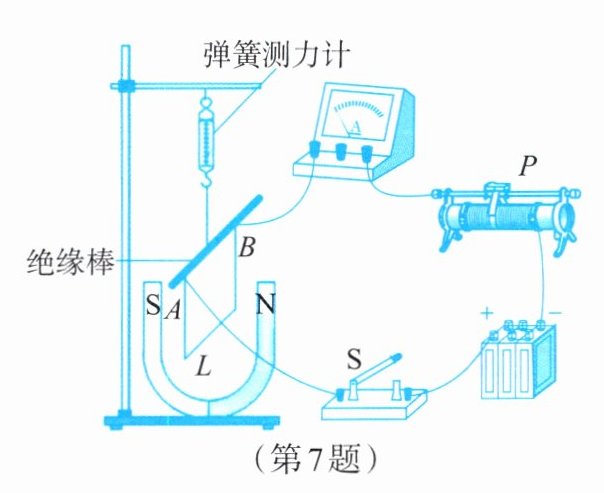

7. 某同学利用如图所示装置研究通电导体在磁场中受力大小的影响因素。他将粗细和材料相同但长度不同的导体$L$置于同一磁场中，测得的实验数据如下表。
(1)实验时发现需用电子测力计才能完成上述实验数据的测量，普通弹簧测力计无法准确完成数据测量的原因是：。


(2)本实验基于的猜想是。
(3)比较实验数据1、2、3可知，在与相同的条件下，通电导体在磁场中所受力的大小与导体的长度成正比。
(4)分析表中数据，若导体的材料、粗细与所处磁场不变，当导体长度为0.3m、通过的电流为3A时，导体受到磁场的作用力为N。

7. (1) 普通弹簧测力计的分度值太大或精度不够 (2) 通电导体在磁场中受力的大小可能与导体长度、电流大小有关 (3) 电流 磁场强度 (4) 0.09
