二、探究串联电路中电压的特点
如图3-10所示，两个不同规格的灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联在电路中。
1. 提出问题。
串联电路中各部分电路两端电压与总电压有什么关系？
2. 提出猜想或假设。
3. 设计探究方案。
依据图3-10，设计用一个电压表依次测量灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$及$\mathrm{L}_1$、$\mathrm{L}_2$串联后的总电压$U$的电路图，请把三次测量的电路图分别画在下面方框中。
测量灯$\mathrm{L}_1$两端电压 测量灯$\mathrm{L}_2$两端电压 测量$\mathrm{L}_1$、$\mathrm{L}_2$串联后的总电压
注意
为了避免电路中电压过大而损坏电压表，测量时应先选用较大的量程。如果发现指针偏转角度过小，再改用较小的量程。实验中，一般可根据电源电压估计待测电压，从而确定电压表的量程。
4. 获取事实与证据。
按照方案中的电路图连接电路，分别测量灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$及串联后的总电压$U$，将测量数据记录在下表中。更换小灯泡规格，重复实验。
表3-10 串联电路电压记录表
5. 实验结论。
比较表3-10中数据，可得出结论：
如图3-10所示，两个不同规格的灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联在电路中。
1. 提出问题。
串联电路中各部分电路两端电压与总电压有什么关系？
2. 提出猜想或假设。
串联电路中各部分电路两端电压之和等于总电压
3. 设计探究方案。
依据图3-10，设计用一个电压表依次测量灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$及$\mathrm{L}_1$、$\mathrm{L}_2$串联后的总电压$U$的电路图，请把三次测量的电路图分别画在下面方框中。
测量灯$\mathrm{L}_1$两端电压 测量灯$\mathrm{L}_2$两端电压 测量$\mathrm{L}_1$、$\mathrm{L}_2$串联后的总电压
注意
为了避免电路中电压过大而损坏电压表，测量时应先选用较大的量程。如果发现指针偏转角度过小，再改用较小的量程。实验中，一般可根据电源电压估计待测电压，从而确定电压表的量程。
4. 获取事实与证据。
按照方案中的电路图连接电路，分别测量灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$及串联后的总电压$U$，将测量数据记录在下表中。更换小灯泡规格，重复实验。

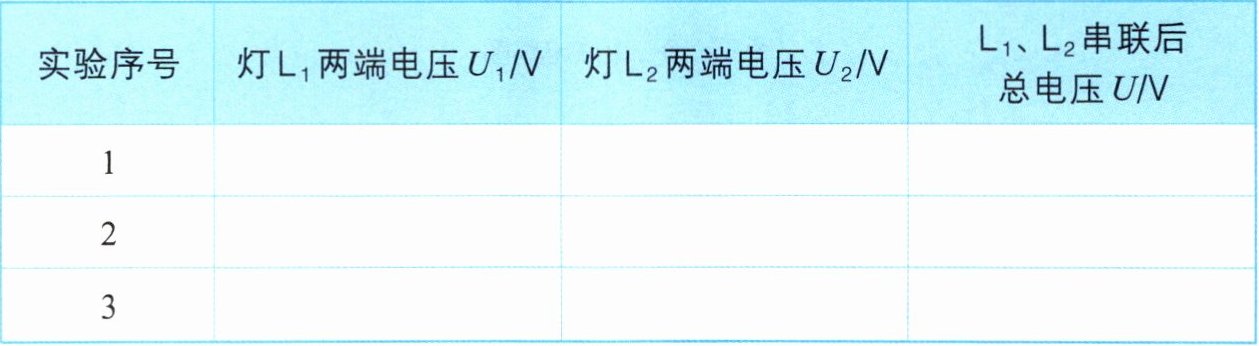

表3-10 串联电路电压记录表
5. 实验结论。
比较表3-10中数据，可得出结论：
串联电路中各部分电路两端电压之和等于总电压
。答案
2. 串联电路中各部分电路两端电压之和等于总电压。

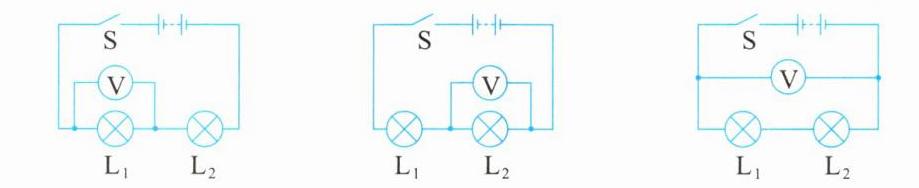

3. 测量灯$\mathrm{L}_1$两端电压的电路图：
