4. 关于安全用电，下列说法错误的是（）。

A.绝缘皮破损的电线，需要及时更换
B.家用电器工作时起火，可以直接用水浇灭
C.发生触电事故时，不能直接用手去拉触电者
D.手机充电结束后，要把充电器从插座上及时拔下

B

【分析】
本题考查安全用电的相关常识，需逐一分析各选项，判断说法的正误，找出错误选项。
【解析】
选项A：绝缘皮破损的电线易发生漏电，可能引发触电事故或短路，需及时更换，该说法正确。
选项B：家用电器起火时，水是导体，直接用水浇灭会导致施救者触电，正确做法是先切断电源再灭火，该说法错误。
选项C：发生触电事故时，直接用手去拉触电者会使施救者也触电，应先切断电源或用绝缘体挑开电线，该说法正确。
选项D：手机充电结束后及时拔下充电器，可避免充电器长时间通电引发安全隐患，该说法正确。
综上，错误的说法是B选项。
【答案】
B
【知识点】
安全用电常识，触电急救，电器安全
【点评】
本题考查生活中常见的安全用电知识，贴近实际生活，属于基础常识类题目，难度较低，学生易掌握。
【难度系数】
0.8

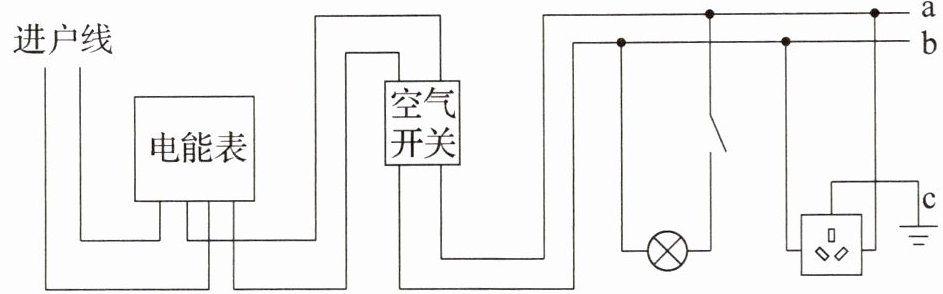

5. 某家庭电路示意图如图所示，关于该家庭电路，下列说法正确的是（）。


A.导线b是相线
B.电能表上计数器示数的单位是千瓦
C.空气开关跳闸，原因可能是电路中出现短路
D.正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接中性线

C

【分析】
要判断各选项的正误，需结合家庭电路的核心知识点：火线（相线）与零线（中性线）的区分、电能表的单位、空气开关跳闸的原因、试电笔的使用规则、三孔插座的接线要求，逐一分析选项即可。
【解析】
选项A：家庭电路中，开关应接在火线上，图中开关连接的是导线a，因此导线a是相线（火线），导线b是中性线（零线），故A错误。
选项B：电能表测量的是电路消耗的电能，单位是千瓦时（kW·h，俗称“度”），千瓦（kW）是功率单位，不是电能单位，故B错误。
选项C：空气开关跳闸的本质是电路中电流过大，电流过大的原因包括电路短路或用电器总功率过大，因此空气开关跳闸可能是电路出现短路，故C正确。
选项D：三孔插座接线规则为“左零右火上接地”，试电笔接触火线时氖管发光，接触零线或地线时氖管均不亮，因此氖管不亮的孔可能是中性线，也可能是地线，并非一定是中性线，故D错误。
【答案】
C
【知识点】
家庭电路、电能表、空气开关
【点评】
本题围绕家庭电路的基础知识点命题，涵盖火线零线判断、电能表单位、空气开关故障、试电笔使用等内容，是家庭电路部分的典型基础题型，需准确记忆相关规则即可解答。
【难度系数】
0.5

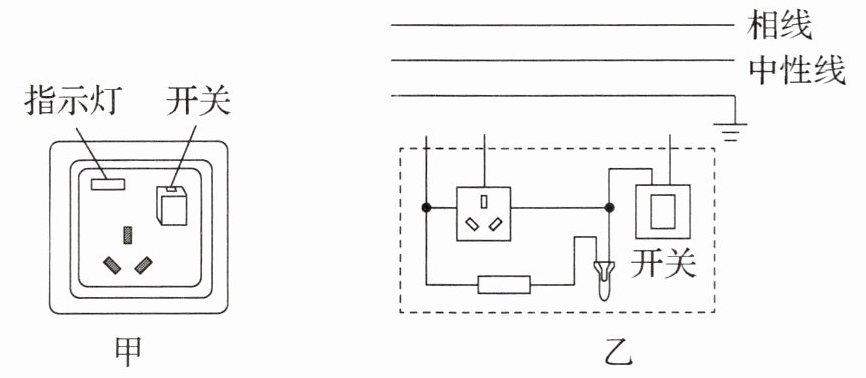

6. 某款三孔插座如图甲所示。请在符合安全用电原则的情况下，在图乙中用笔画线表示导线，将该插座接入家庭电路中。

1. 三孔插座的接法是：左零线、右相线、上接地线（即中性线接左孔，相线接右孔，地线接上孔）。
2. 开关必须接在相线上。
3. 连接方式如下：
从相线引一根线到开关的进线端，从开关的出线端引一根线到三孔插座的右孔。
从中性线引一根线到三孔插座的左孔。
从地线引一根线到三孔插座的上孔。
图乙连接示意图（用文字描述）：
虚线框内，三孔插座左孔接中性线，右孔接开关出线端，上孔接地线；开关进线端接相线。

【分析】
要完成该三孔插座的安全接线，需牢记家庭电路的安全接线规则：①开关必须接在相线上，断开开关时插座不带电，保障安全；②三孔插座遵循“左零线、右相线、上接地线”的接线原则，接地线用于防止用电器漏电引发触电。解题时先明确图中三根线：最上方为相线，中间为中性线，最下方为接地线，再按规则连接各元件。
【解析】
1. 确定各线路：图中最上方是相线，中间是中性线，最下方是接地线。
2. 连接开关：将相线连接到开关的进线端，开关的出线端连接到三孔插座的右孔，确保开关控制相线，断开开关时插座与相线断开。
3. 连接插座：三孔插座的左孔连接中性线，上孔连接接地线，符合“左零右火上接地”的安全要求。
【答案】
虚线框内，开关进线端接相线，开关出线端接三孔插座右孔；三孔插座左孔接中性线，三孔插座上孔接地线。
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路中三孔插座与开关的安全接线，属于安全用电的基础应用，牢记接线规则即可正确完成，是常见的基础题型。
【难度系数】
0.6
