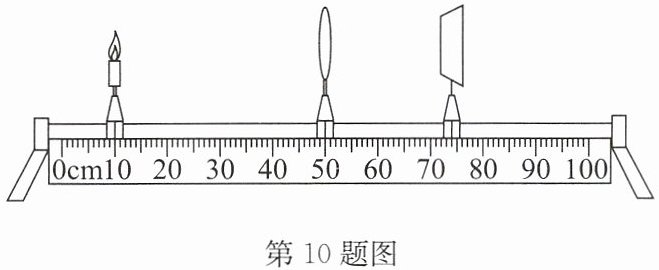

10.(2025·连云港赣榆区模拟)某同学用如图所示的实验装置观察凸透镜的成像情况.当蜡烛、凸透镜和光屏的位置如图所示时,光屏上呈现一个倒立、缩小的实像.保持蜡烛和光屏的位置不动,当他把凸透镜移动到34cm刻度位置时,根据光路可逆,这时光屏上呈现一个(填像的性质).根据以上数据,可以判断该凸透镜的焦距$f$的范围是.

10.倒立、放大的实像 $12.0\mathrm{cm}＜f＜20.0\mathrm{cm}$

三、作图题

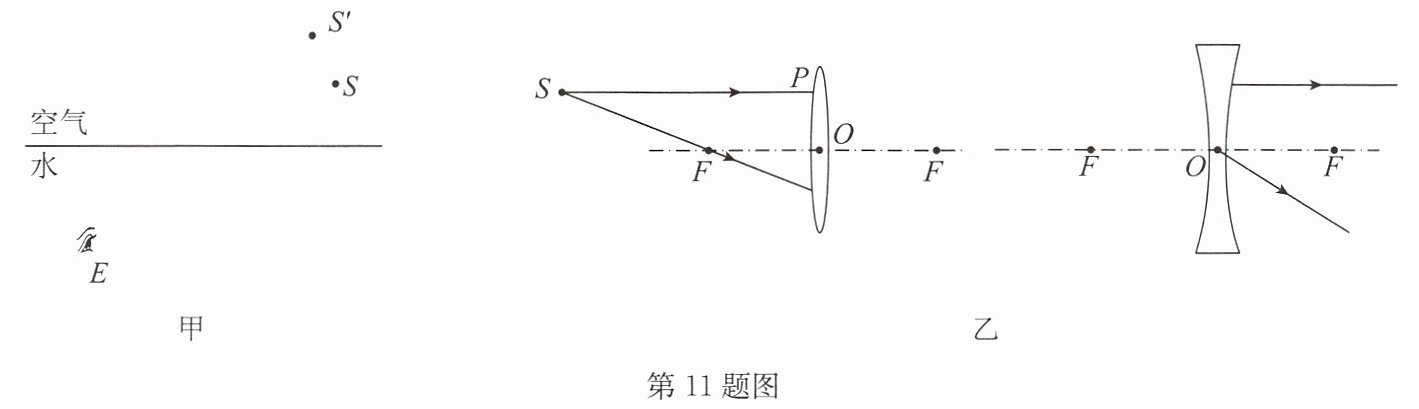

11.按要求作图：
(1)如图甲所示，一名潜水员潜水时看到水面上有一只小鸟S，S'是其像点.请画出水下E处的潜水员看到小鸟S的光路图.
(2)如图乙所示，完成图中光路.(保留作图痕迹)

11.(1)如答图甲所示

(2)如答图乙所示

四、实验探究题

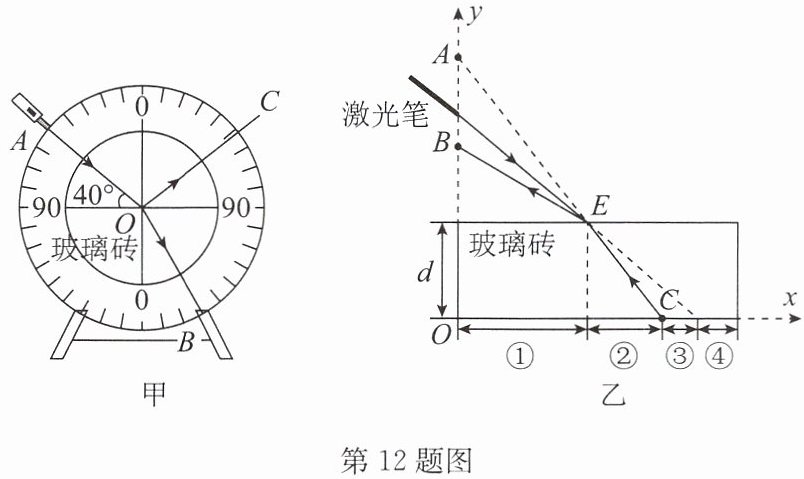

12.(2026·苏州姑苏区模拟)学习小组的同学用如图甲所示的装置探究光的折射现象及其特点.

(1)实验应在较（填“暗”或“亮”）的环境下进行；同学们发现在三条光线中入射光线AO最亮，是因为光在空气和玻璃砖界面发生折射时也发生了.
(2)由图中实验现象可知，当光从空气斜射入玻璃砖中时，折射角（填“大于”“等于”或“小于”）入射角；某同学提出应多次改变入射角并测量入射角和折射角后再总结规律，这样做是为了.
(3)若光线沿BO方向射入玻璃砖，则折射光线将沿方向射出，说明在光的折射中，光路.
(4)如图乙所示，小明用宽度为d的玻璃砖继续实验，用激光笔将光线从玻璃砖下沿射入，发现光线沿C→E→B方向传播（未放玻璃砖时，光线沿C→A方向传播），若将激光笔置于纵坐标轴上A、B之间，发出一束光束射向玻璃砖表面E点，则光束将从玻璃砖底部（填序号）区域内射出.

12.(1)暗 反射
(2)小于 使结论具有普遍性
(3)OA 可逆 (4)②
