8. 在如图所示的电路中，闭合开关S后，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.38 A和0.7 A，电压表的示数为4.5 V，则灯$\mathrm{L}_1$、$\mathrm{L}_2$中的电流分别为
0.38
A和0.32
A，$\mathrm{L}_1$两端的电压为4.5
V，电源电压为4.5
V。答案
8. 0.38 0.32 4.5 4.5
解析
【分析】首先判断电路连接方式：闭合开关后，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联。接着确定各电表的测量对象：电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$在干路，测量电路的总电流；电压表并联在电源（或$\mathrm{L}_1$、$\mathrm{L}_2$两端），测量电源（或支路）电压。根据并联电路的电流规律（干路电流等于各支路电流之和）和电压规律（各支路电压相等，等于电源电压），即可计算出各电流和电压值。
【解析】1. 电流计算：因为$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，所以$\mathrm{L}_1$的电流$I_1 = I_{\mathrm{A}_1} = 0.38\ \mathrm{A}$；电流表$\mathrm{A}_2$测干路总电流$I = 0.7\ \mathrm{A}$。根据并联电路电流规律$I = I_1 + I_2$，可得$\mathrm{L}_2$的电流$I_2 = I - I_1 = 0.7\ \mathrm{A} - 0.38\ \mathrm{A} = 0.32\ \mathrm{A}$。2. 电压计算：并联电路中各支路两端电压相等，且等于电源电压，电压表测电源电压，示数为$4.5\ \mathrm{V}$，因此$\mathrm{L}_1$两端电压$U_1 = 4.5\ \mathrm{V}$，电源电压$U = 4.5\ \mathrm{V}$。
【答案】0.38；0.32；4.5；4.5
【知识点】并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】本题考查并联电路的电流、电压规律，核心是正确判断电表的测量对象，属于初中电学基础题型，需熟练掌握并联电路的特点。
【难度系数】0.8
【解析】1. 电流计算：因为$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，所以$\mathrm{L}_1$的电流$I_1 = I_{\mathrm{A}_1} = 0.38\ \mathrm{A}$；电流表$\mathrm{A}_2$测干路总电流$I = 0.7\ \mathrm{A}$。根据并联电路电流规律$I = I_1 + I_2$，可得$\mathrm{L}_2$的电流$I_2 = I - I_1 = 0.7\ \mathrm{A} - 0.38\ \mathrm{A} = 0.32\ \mathrm{A}$。2. 电压计算：并联电路中各支路两端电压相等，且等于电源电压，电压表测电源电压，示数为$4.5\ \mathrm{V}$，因此$\mathrm{L}_1$两端电压$U_1 = 4.5\ \mathrm{V}$，电源电压$U = 4.5\ \mathrm{V}$。
【答案】0.38；0.32；4.5；4.5
【知识点】并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】本题考查并联电路的电流、电压规律，核心是正确判断电表的测量对象，属于初中电学基础题型，需熟练掌握并联电路的特点。
【难度系数】0.8

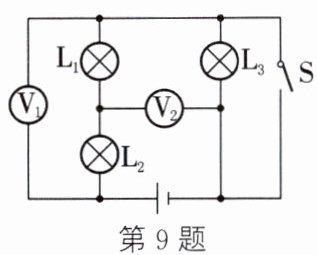

9. 如图所示电路中，电源电压不变，当开关S断开时，电压表V₁的示数为5 V，电压表V₂的示数为7 V；当开关S闭合时，电压表V₁的示数为9 V，电压表V₂的示数为5.4 V。电源电压为
9
V；开关S断开时，灯L₁两端的电压为3
V；开关S闭合时，灯L₁两端的电压为5.4
V。答案
9. 9 3 5.4
解析
【分析】
要解决此题，需分开关S断开和闭合两种情况分析电路结构，结合电压表测量对象和串联电路电压规律逐步推导：
1. 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，此时电压表V₁并联在电源两端，可直接得到电源电压；电压表V₂并联在L₁两端，可直接读出此时L₁的电压。
2. 当开关S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，电压表V₂测电源正极与L₁、L₂之间节点的电压，结合已得的电源电压，可计算出此时L₁两端的电压。
【解析】
1. 开关S闭合时，L₃被短路，电路为L₁与L₂串联：
电压表V₁并联在电源两端，测电源电压，因此电源电压 $ U = U_{V1} = 9\ \mathrm{V} $；
电压表V₂并联在L₁两端，测L₁的电压，故开关S闭合时，灯L₁两端的电压 $ U_1' = U_{V2} = 5.4\ \mathrm{V} $。
2. 开关S断开时，L₁、L₂、L₃串联：
电压表V₁测L₁和L₂的总电压，即 $ U_{V1} = U_1 + U_2 = 5\ \mathrm{V} $；
电压表V₂测电源正极与L₁、L₂之间节点的电压，即 $ U_{V2} = U - U_2 = 7\ \mathrm{V} $，代入电源电压 $ U=9\ \mathrm{V} $，得 $ U_2 = U - U_{V2} = 9\ \mathrm{V} -7\ \mathrm{V}=2\ \mathrm{V} $；
因此开关S断开时，灯L₁两端的电压 $ U_1 = U_{V1} - U_2 =5\ \mathrm{V} -2\ \mathrm{V}=3\ \mathrm{V} $。
【答案】
9；3；5.4
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，核心是分析开关通断时的电路结构，明确电压表的测量对象，结合电压关系推导计算，需注意不同状态下电路的变化，难度适中。
【难度系数】
0.3
要解决此题，需分开关S断开和闭合两种情况分析电路结构，结合电压表测量对象和串联电路电压规律逐步推导：
1. 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，此时电压表V₁并联在电源两端，可直接得到电源电压；电压表V₂并联在L₁两端，可直接读出此时L₁的电压。
2. 当开关S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，电压表V₂测电源正极与L₁、L₂之间节点的电压，结合已得的电源电压，可计算出此时L₁两端的电压。
【解析】
1. 开关S闭合时，L₃被短路，电路为L₁与L₂串联：
电压表V₁并联在电源两端，测电源电压，因此电源电压 $ U = U_{V1} = 9\ \mathrm{V} $；
电压表V₂并联在L₁两端，测L₁的电压，故开关S闭合时，灯L₁两端的电压 $ U_1' = U_{V2} = 5.4\ \mathrm{V} $。
2. 开关S断开时，L₁、L₂、L₃串联：
电压表V₁测L₁和L₂的总电压，即 $ U_{V1} = U_1 + U_2 = 5\ \mathrm{V} $；
电压表V₂测电源正极与L₁、L₂之间节点的电压，即 $ U_{V2} = U - U_2 = 7\ \mathrm{V} $，代入电源电压 $ U=9\ \mathrm{V} $，得 $ U_2 = U - U_{V2} = 9\ \mathrm{V} -7\ \mathrm{V}=2\ \mathrm{V} $；
因此开关S断开时，灯L₁两端的电压 $ U_1 = U_{V1} - U_2 =5\ \mathrm{V} -2\ \mathrm{V}=3\ \mathrm{V} $。
【答案】
9；3；5.4
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，核心是分析开关通断时的电路结构，明确电压表的测量对象，结合电压关系推导计算，需注意不同状态下电路的变化，难度适中。
【难度系数】
0.3

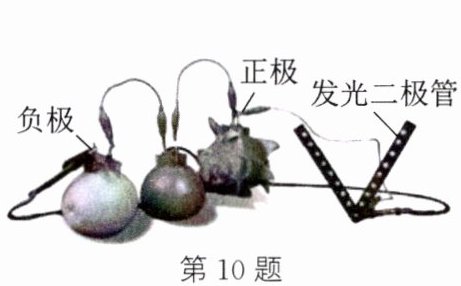

10.（2024·南通海安期末）如图所示，几个水果提供的电力足以点亮一排发光二极管。关于这个电路的说法正确的是（
A.水果电池工作时将电能转化为化学能
B.多个水果串联是为了增加电路的电压
C.二极管同时发光说明它们一定是串联
D.水果串联后各水果两端电压一定相等
B
）A.水果电池工作时将电能转化为化学能
B.多个水果串联是为了增加电路的电压
C.二极管同时发光说明它们一定是串联
D.水果串联后各水果两端电压一定相等
答案
10. B
解析
【分析】本题考查水果电池与串并联电路的相关知识，需逐一分析每个选项，结合电源能量转化、串联电路特点、二极管的连接特性来判断对错。
【解析】
选项A：水果电池是化学电源，工作时将内部的化学能转化为电能，而非电能转化为化学能，故A错误。
选项B：串联电路总电压等于各部分电压之和，多个水果电池串联时，总电压为各水果电池电压之和，目的是增大电路总电压，使二极管获得足够电压发光，故B正确。
选项C：多个二极管同时发光，可能是串联，也可能是并联（若并联时干路开关控制所有支路，二极管也会同时发光），故C错误。
选项D：串联电路中，只有规格相同的水果电池，两端电压才相等；若规格不同，各水果两端电压不相等，故D错误。
【答案】B
【知识点】水果电池能量转化、串联电路电压特点、二极管特性
【点评】本题结合生活中的水果电池和发光二极管，考查基础电路知识，需掌握电源能量转化、串并联电路的特点，属于电路知识的常规应用，难度适中。
【难度系数】0.5
【解析】
选项A：水果电池是化学电源，工作时将内部的化学能转化为电能，而非电能转化为化学能，故A错误。
选项B：串联电路总电压等于各部分电压之和，多个水果电池串联时，总电压为各水果电池电压之和，目的是增大电路总电压，使二极管获得足够电压发光，故B正确。
选项C：多个二极管同时发光，可能是串联，也可能是并联（若并联时干路开关控制所有支路，二极管也会同时发光），故C错误。
选项D：串联电路中，只有规格相同的水果电池，两端电压才相等；若规格不同，各水果两端电压不相等，故D错误。
【答案】B
【知识点】水果电池能量转化、串联电路电压特点、二极管特性
【点评】本题结合生活中的水果电池和发光二极管，考查基础电路知识，需掌握电源能量转化、串并联电路的特点，属于电路知识的常规应用，难度适中。
【难度系数】0.5

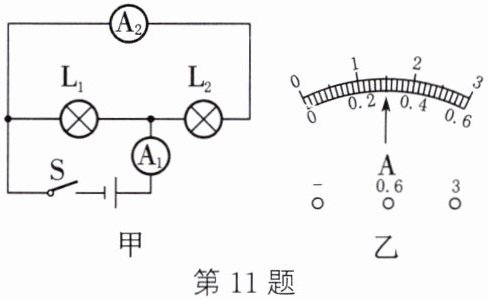

11. 如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，图乙为电流表$\mathrm{A}_{1}$指针的位置，如果电流表$\mathrm{A}_{2}$的读数是0.6 A，那么下列说法错误的是 （
A.电流表$\mathrm{A}_{1}$的读数是0.3 A
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$一定连接“−”“3”接线柱
D.通过灯$\mathrm{L}_{1}$的电流为0.9 A
A
）A.电流表$\mathrm{A}_{1}$的读数是0.3 A
B.灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.电流表$\mathrm{A}_{1}$一定连接“−”“3”接线柱
D.通过灯$\mathrm{L}_{1}$的电流为0.9 A
答案
11. A
解析
【分析】首先判断电路结构：由图甲可知，电流从电源正极流出，经电流表$\mathrm{A}_{1}$后分为两条支路，一条经$\mathrm{L}_{1}$、开关$\mathrm{S}$回到电源负极，另一条经$\mathrm{A}_{2}$、$\mathrm{L}_{2}$回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，$\mathrm{A}_{1}$测干路电流，$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路电流。根据并联电路电流规律，干路电流等于各支路电流之和，故$\mathrm{A}_{1}$的示数应大于$\mathrm{A}_{2}$的示数（0.6 A）。再分析电流表$\mathrm{A}_{1}$的量程：图乙中指针位置，若用0~0.6 A量程，读数为0.3 A，小于0.6 A，不符合干路电流大于支路电流的规律，因此$\mathrm{A}_{1}$使用0~3 A量程，读数为1.5 A。据此逐一分析选项即可。
【解析】
1. 电路连接判断：由上述分析可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，故B选项正确，排除。
2. 电流表量程与读数：并联电路中干路电流大于支路电流，$\mathrm{A}_{2}$示数为0.6 A，因此$\mathrm{A}_{1}$示数需大于0.6 A。图乙中，若$\mathrm{A}_{1}$用0~0.6 A量程，读数为0.3 A，不符合要求，故$\mathrm{A}_{1}$需连接“−”“3”接线柱，使用0~3 A量程，读数为1.5 A。因此A选项“电流表$\mathrm{A}_{1}$的读数是0.3 A”错误，C选项正确，均排除。
3. 通过$\mathrm{L}_{1}$的电流：根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_1 = I - I_2 = 1.5\ \mathrm{A} - 0.6\ \mathrm{A} = 0.9\ \mathrm{A}$，故D选项正确，排除。
【答案】A
【知识点】并联电路电流规律、电流表的读数、电路连接方式判断
【点评】本题考查并联电路的电流特点和电流表的使用，核心是正确判断电路连接方式、电流表测量对象，以及根据电流大小确定电流表量程，易错点为电流表量程的判断，需结合并联电路电流规律分析。
【难度系数】0.5
【解析】
1. 电路连接判断：由上述分析可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，故B选项正确，排除。
2. 电流表量程与读数：并联电路中干路电流大于支路电流，$\mathrm{A}_{2}$示数为0.6 A，因此$\mathrm{A}_{1}$示数需大于0.6 A。图乙中，若$\mathrm{A}_{1}$用0~0.6 A量程，读数为0.3 A，不符合要求，故$\mathrm{A}_{1}$需连接“−”“3”接线柱，使用0~3 A量程，读数为1.5 A。因此A选项“电流表$\mathrm{A}_{1}$的读数是0.3 A”错误，C选项正确，均排除。
3. 通过$\mathrm{L}_{1}$的电流：根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_1 = I - I_2 = 1.5\ \mathrm{A} - 0.6\ \mathrm{A} = 0.9\ \mathrm{A}$，故D选项正确，排除。
【答案】A
【知识点】并联电路电流规律、电流表的读数、电路连接方式判断
【点评】本题考查并联电路的电流特点和电流表的使用，核心是正确判断电路连接方式、电流表测量对象，以及根据电流大小确定电流表量程，易错点为电流表量程的判断，需结合并联电路电流规律分析。
【难度系数】0.5
12. 如图所示电路，开关闭合后$\mathrm{L}_1$、$\mathrm{L}_2$两灯均发光，以下说法正确的是 （
A.电流表A的示数一定等于$\mathrm{A}_1$的示数
B.电流表A的示数一定等于$\mathrm{A}_1$示数的2倍
C.电压表V的示数一定小于$\mathrm{V}_1$的示数
D.电压表V的示数一定等于$\mathrm{V}_1$的示数
D
）A.电流表A的示数一定等于$\mathrm{A}_1$的示数
B.电流表A的示数一定等于$\mathrm{A}_1$示数的2倍
C.电压表V的示数一定小于$\mathrm{V}_1$的示数
D.电压表V的示数一定等于$\mathrm{V}_1$的示数
答案
12. D
解析
【分析】
首先明确电路连接方式：由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系。接着确定各电表的测量对象：电流表$\mathrm{A}$在干路，测电路总电流；$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电压表$\mathrm{V}$并联在电源两端，测电源电压；$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。根据并联电路的规律：各支路两端电压相等（等于电源电压），干路电流等于各支路电流之和，逐一分析选项即可得出结论。
【解析】
1. 电路分析：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测干路电流，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流；电压表$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压。
2. 并联电路规律：并联电路中，各支路电压等于电源电压，干路电流等于各支路电流之和。
3. 选项分析：
A选项：干路电流等于$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和，故$\mathrm{A}$的示数大于$\mathrm{A}_1$的示数，A错误。
B选项：只有当$\mathrm{L}_1$、$\mathrm{L}_2$规格完全相同时，通过两灯的电流才相等，此时$\mathrm{A}$的示数才是$\mathrm{A}_1$示数的2倍，题目未说明两灯规格，B错误。
C选项：并联电路中各支路电压等于电源电压，故$\mathrm{V}$的示数等于$\mathrm{V}_1$的示数，C错误。
D选项：$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，并联电路电压相等，因此$\mathrm{V}$的示数等于$\mathrm{V}_1$的示数，D正确。
【答案】
D
【知识点】
并联电路电压规律、电流表与电压表的使用
【点评】
本题考查并联电路的特点，核心是正确判断电路连接方式和电表测量对象，需结合并联电路电压规律分析选项，难度适中。
【难度系数】
0.5
首先明确电路连接方式：由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系。接着确定各电表的测量对象：电流表$\mathrm{A}$在干路，测电路总电流；$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电压表$\mathrm{V}$并联在电源两端，测电源电压；$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。根据并联电路的规律：各支路两端电压相等（等于电源电压），干路电流等于各支路电流之和，逐一分析选项即可得出结论。
【解析】
1. 电路分析：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测干路电流，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流；电压表$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压。
2. 并联电路规律：并联电路中，各支路电压等于电源电压，干路电流等于各支路电流之和。
3. 选项分析：
A选项：干路电流等于$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和，故$\mathrm{A}$的示数大于$\mathrm{A}_1$的示数，A错误。
B选项：只有当$\mathrm{L}_1$、$\mathrm{L}_2$规格完全相同时，通过两灯的电流才相等，此时$\mathrm{A}$的示数才是$\mathrm{A}_1$示数的2倍，题目未说明两灯规格，B错误。
C选项：并联电路中各支路电压等于电源电压，故$\mathrm{V}$的示数等于$\mathrm{V}_1$的示数，C错误。
D选项：$\mathrm{V}$测电源电压，$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，并联电路电压相等，因此$\mathrm{V}$的示数等于$\mathrm{V}_1$的示数，D正确。
【答案】
D
【知识点】
并联电路电压规律、电流表与电压表的使用
【点评】
本题考查并联电路的特点，核心是正确判断电路连接方式和电表测量对象，需结合并联电路电压规律分析选项，难度适中。
【难度系数】
0.5

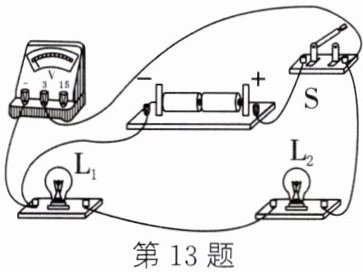

13. 如图所示的电路中，闭合开关S后，下列说法正确的是 （
A.电压表测量灯$\mathrm{L}_1$两端的电压
B.电压表测量灯$\mathrm{L}_2$两端的电压
C.电压表测量灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.如果灯$\mathrm{L}_2$比$\mathrm{L}_1$亮，那么说明通过灯$\mathrm{L}_2$的电流比$\mathrm{L}_1$的大
C
）A.电压表测量灯$\mathrm{L}_1$两端的电压
B.电压表测量灯$\mathrm{L}_2$两端的电压
C.电压表测量灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.如果灯$\mathrm{L}_2$比$\mathrm{L}_1$亮，那么说明通过灯$\mathrm{L}_2$的电流比$\mathrm{L}_1$的大
答案
13. C
解析
【分析】
要解决本题，需先判断电路连接方式、电压表的测量对象，再结合串联电路的特点分析选项。首先观察实物电路：闭合开关后，电流从电源正极出发，依次经过开关S、灯L₂、灯L₁，回到电源负极，因此L₁和L₂是串联的。接着确定电压表的连接：电压表的两个接线柱分别接在电源的负极和正极两端，所以电压表测量的是电源两端的电压，也就是L₁和L₂的总电压。最后结合串联电路电流特点分析各选项。
【解析】
1. 判断电路连接：闭合开关S后，电流路径为电源正极→开关S→L₂→L₁→电源负极，故L₁与L₂串联。
2. 判断电压表测量对象：电压表并联在电源两端（一端接电源负极，另一端接电源正极），因此电压表测量的是L₁和L₂两端的总电压，故A、B错误，C正确。
3. 分析选项D：串联电路中电流处处相等，所以通过L₁和L₂的电流大小相同；灯的亮度由实际功率决定，与电流大小无直接关系，故D错误。
【答案】
C
【知识点】
串联电路、电压表的使用、串联电路电流特点
【点评】
本题考查串联电路的判断、电压表测量对象的确定及串联电路电流特点，需准确分析电路连接方式，明确电压表并联的位置，牢记串联电路电流处处相等的规律，避免混淆灯的亮度与电流的关系，属于基础电路分析题。
【难度系数】
0.5
要解决本题，需先判断电路连接方式、电压表的测量对象，再结合串联电路的特点分析选项。首先观察实物电路：闭合开关后，电流从电源正极出发，依次经过开关S、灯L₂、灯L₁，回到电源负极，因此L₁和L₂是串联的。接着确定电压表的连接：电压表的两个接线柱分别接在电源的负极和正极两端，所以电压表测量的是电源两端的电压，也就是L₁和L₂的总电压。最后结合串联电路电流特点分析各选项。
【解析】
1. 判断电路连接：闭合开关S后，电流路径为电源正极→开关S→L₂→L₁→电源负极，故L₁与L₂串联。
2. 判断电压表测量对象：电压表并联在电源两端（一端接电源负极，另一端接电源正极），因此电压表测量的是L₁和L₂两端的总电压，故A、B错误，C正确。
3. 分析选项D：串联电路中电流处处相等，所以通过L₁和L₂的电流大小相同；灯的亮度由实际功率决定，与电流大小无直接关系，故D错误。
【答案】
C
【知识点】
串联电路、电压表的使用、串联电路电流特点
【点评】
本题考查串联电路的判断、电压表测量对象的确定及串联电路电流特点，需准确分析电路连接方式，明确电压表并联的位置，牢记串联电路电流处处相等的规律，避免混淆灯的亮度与电流的关系，属于基础电路分析题。
【难度系数】
0.5
