一、电压
阅读教材，完成下列问题。
1. 电源的作用就是给用电器两端提供
电压常用字母
2. 电压的单位：国际单位制的单位是
阅读教材，完成下列问题。
1. 电源的作用就是给用电器两端提供
电压
，从而能形成持续的电流
。电压常用字母
U
表示。2. 电压的单位：国际单位制的单位是
伏特
，简称伏
，符号是V
；常用单位有千伏
(kV)和毫伏
(mV)；它们之间的换算关系是：1 kV=10³
V，1 mV=10⁻³
V。答案
1. 电压 电流 U
2. 伏特 伏 V 千伏 毫伏 10³ 10⁻³
2. 伏特 伏 V 千伏 毫伏 10³ 10⁻³
二、电压的测量
阅读教材,完成下列问题。
1.认识电压表。
(1)用途:测量
(2)电路符号:

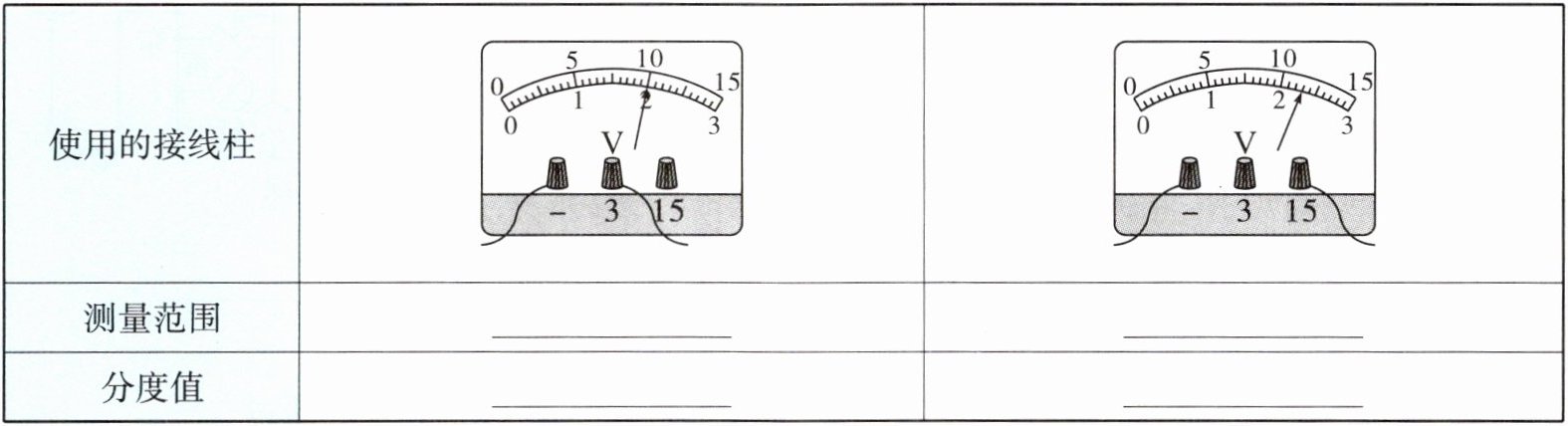

(3)在下表中填入电压表所选的测量范围及对应的分度值。
测量范围
分度值
2.用电压表测量电压时,连接电压表时应该注意哪些方面?
3.参照电流表读数的相关知识,你能说出电压表的读数步骤吗?
4.在只有一个用电器的电路中,用电器两端的电压与电源两端的电压
阅读教材,完成下列问题。
1.认识电压表。
(1)用途:测量
电压的高低
的仪表。(2)电路符号:
Ⓥ
。(3)在下表中填入电压表所选的测量范围及对应的分度值。
测量范围
0～3 V
0～15 V
分度值
0.1 V
0.5 V
2.用电压表测量电压时,连接电压表时应该注意哪些方面?
3.参照电流表读数的相关知识,你能说出电压表的读数步骤吗?
4.在只有一个用电器的电路中,用电器两端的电压与电源两端的电压
相等
。答案
1. (1) 电压的高低
(2) Ⓥ
(3) 0～3 V
0～15 V
0.1 V
0.5 V
2. (1)电压表应该跟被测用电器并联。(2)电压表标有“－”的接线柱应该靠近电源的负极，另一个接线柱靠近电源的正极。(3)在预先不知道被测电压值的情况下，如果判定被测电压不会超出15 V，可以先使用标有“15”字样的接线柱；如果被测电压不超过3 V，为提高读数的准确性，最好使用标有“3”字样的接线柱。
3. 第一步，明确所选电压表的测量范围；第二步，确定电压表的分度值；第三步，根据指针向右偏转的小格数进行读数。
4. 相等
(2) Ⓥ
(3) 0～3 V
0～15 V
0.1 V
0.5 V
2. (1)电压表应该跟被测用电器并联。(2)电压表标有“－”的接线柱应该靠近电源的负极，另一个接线柱靠近电源的正极。(3)在预先不知道被测电压值的情况下，如果判定被测电压不会超出15 V，可以先使用标有“15”字样的接线柱；如果被测电压不超过3 V，为提高读数的准确性，最好使用标有“3”字样的接线柱。
3. 第一步，明确所选电压表的测量范围；第二步，确定电压表的分度值；第三步，根据指针向右偏转的小格数进行读数。
4. 相等
