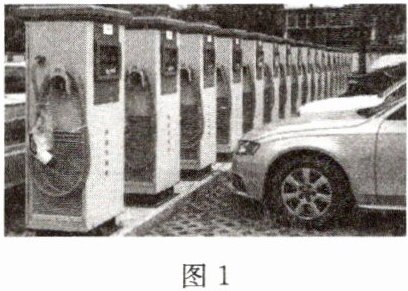

1.据了解,我国某新能源电动汽车充电桩单枪充电峰值功率可达1 500 kW,在该充电桩充电5 min可增加约400 km的续航,能极大缓解充电难、充电耗时久的问题。如图1所示,充电站内各充电桩是（选填“串联”或“并联”）的。充电桩外壳常采用铝合金材料,为避免触电,外壳需连接（选填“相线”“中性线”或“保护接地线”）。

1. 并联；保护接地线

【分析】
首先，判断充电桩的连接方式时，需考虑用电器的工作特点：充电站内各充电桩要能独立工作，互不影响，若一个充电桩故障，其他仍可正常使用，因此需根据串并联电路的特点分析；其次，金属外壳的用电器为防止触电，需明确安全用电中外壳的保护措施。
【解析】
1. 电路连接分析：串联电路中各用电器相互影响，一处断路则整个电路无法工作；并联电路中各支路用电器独立工作、互不干扰。充电站内的充电桩需要独立使用，因此是并联的。
2. 安全用电分析：充电桩外壳为铝合金（金属导体），若内部漏电，外壳会带电，为避免触电，金属外壳需连接保护接地线，使漏电电流导入大地，保障安全。
【答案】
并联；保护接地线
【知识点】
电路连接方式；安全用电
【点评】
本题结合生活中的充电桩场景，考查电路连接和安全用电的基础知识点，难度较低，侧重物理知识在实际生活中的应用。
【难度系数】
0.7

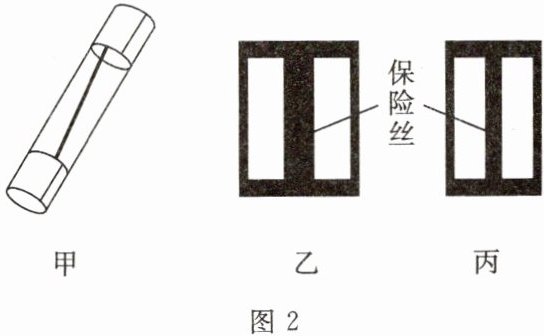

2.图2甲所示的是工业电路中的保险管,图2乙和图2丙是两个熔断电流为“10 A”和“20 A”的保险管的截面图(内部保险丝的材料和长度相同),那么图2丙应该是“(选填“10 A”或“20 A”)”的保险管。当电路中的保险丝意外熔断时,(选填“能”或“不能”)用铜丝代替。

2. 10 A；不能

【分析】要判断丙对应的熔断电流，需明确：保险丝的熔断电流与横截面积有关，当保险丝的材料和长度相同时，横截面积越小，电阻越大，相同电流下产生的热量更多，熔断电流更小。观察图中乙和丙，丙的保险丝横截面积更小，因此熔断电流更小；同时需结合安全用电常识，保险丝的作用是电流过大时自动熔断，铜丝熔点高无法替代保险丝。
【解析】1. 保险管的判断：材料、长度相同的保险丝，横截面积越小，熔断电流越小。图丙中保险丝横截面积小于乙，故丙的熔断电流为10A。2. 保险丝替代问题：保险丝需在电流过大时自动熔断保护电路，铜丝熔点远高于保险丝，电流过大时铜丝不会熔断，无法切断电路，起不到保险作用，因此不能用铜丝代替。
【答案】10 A；不能
【知识点】保险丝原理、安全用电、焦耳定律
【点评】本题结合影响电阻的因素和安全用电常识考查保险丝的相关知识，属于基础应用类题目，难度适中。
【难度系数】0.6

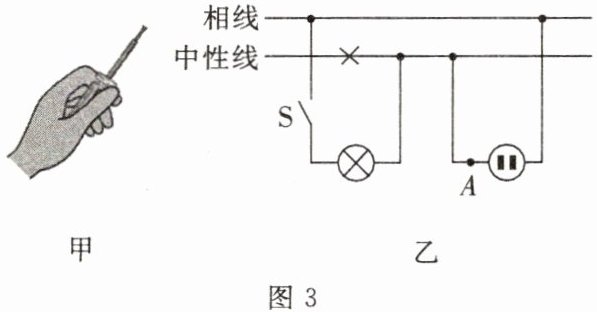

3.图3甲所示的试电笔可辨别相线和中性线，正常情况下使氖管发光的是（选填“相线”或“中性线”）。小昊用试电笔检查家庭电路，如图3乙所示，电路中画“×”处表示该处断路，闭合开关后，用试电笔测试电路中的A点，试电笔的氖管（选填“会”或“不会”）发光。

3. 相线；会

【分析】
首先回忆试电笔的工作原理：试电笔接触相线时，相线与大地间存在220V电压，电流经试电笔、人体形成通路，氖管发光；接触中性线时，中性线与大地间无电压，氖管不发光。再分析图乙的电路：中性线在“×”处断路，闭合开关后，A点通过灯泡与相线连通，此时A点电位与相线一致，用试电笔测试时会形成通路，据此判断结果。
【解析】
1. 试电笔的作用：正常情况下，试电笔接触相线时，氖管会发光，接触中性线时氖管不发光，故第一空填“相线”。
2. 分析A点的电位：图乙中中性线断路，闭合开关后，A点通过灯泡与相线相连，A点电位等于相线电位，用试电笔测试A点时，电流经试电笔、人体流入大地，形成通路，因此氖管会发光，故第二空填“会”。
【答案】
相线；会
【知识点】
试电笔的使用；家庭电路故障分析
【点评】
本题结合试电笔的工作原理考查家庭电路的故障分析，需掌握试电笔的使用方法，以及电路断路时各点电位的判断，属于基础应用类题目。
【难度系数】
0.5

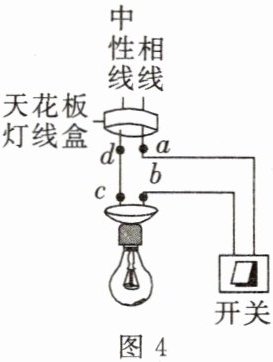

4. 提升题 如图4所示，照明电路中电灯突然熄灭，用试电笔分别测试a、b、c三点，试电笔的氖管均发光，测试d点，试电笔的氖管不发光。电路故障是。家庭电路中的空气开关是一种过载保护装置，下列会造成它自动跳闸的有（填序号）。
①开关中的两个线头相碰 ②双孔插座中的两个线头相碰 ③灯座中两线相碰 ④插座接触不良 ⑤同时使用多个大功率用电器

4. c、d间断路；②③⑤

【分析】
首先利用试电笔的工作原理判断电路故障：试电笔氖管发光说明被测点与相线连通，氖管不发光说明与相线断开或未连通。结合电路结构，分析各点的带电情况确定断路位置；再根据家庭电路电流过大的原因（短路、总功率过大），逐一分析选项判断空气开关跳闸的情况。
【解析】
1. 电路故障分析：
试电笔测试a、b、c三点氖管均发光，说明这三点都与相线连通，处于带电状态；测试d点氖管不发光，说明d点无法与相线连通，而c点带电，因此故障是c、d之间的线路断路。
2. 空气开关跳闸原因分析：
空气开关自动跳闸是因为电路中电流过大，电流过大的原因是短路或总功率过大：
①开关中的两个线头相碰：仅相当于开关闭合，电路正常工作，不会导致电流过大，不会跳闸；
②双孔插座中的两个线头相碰：造成短路，电流急剧增大，会跳闸；
③灯座中两线相碰：造成短路，电流过大，会跳闸；
④插座接触不良：电路断路，电流为零，不会跳闸；
⑤同时使用多个大功率用电器：总功率过大，根据$P=UI$，电压不变时电流过大，会跳闸。
因此会造成跳闸的是②③⑤。
【答案】
c、d间断路；②③⑤
【知识点】
家庭电路故障分析、空气开关的作用
【点评】
本题结合试电笔的使用和家庭电路电流过大的原因，考查家庭电路故障判断，需要掌握试电笔的工作原理和电流过大的原因，是家庭电路部分的基础提升题。
【难度系数】
0.5

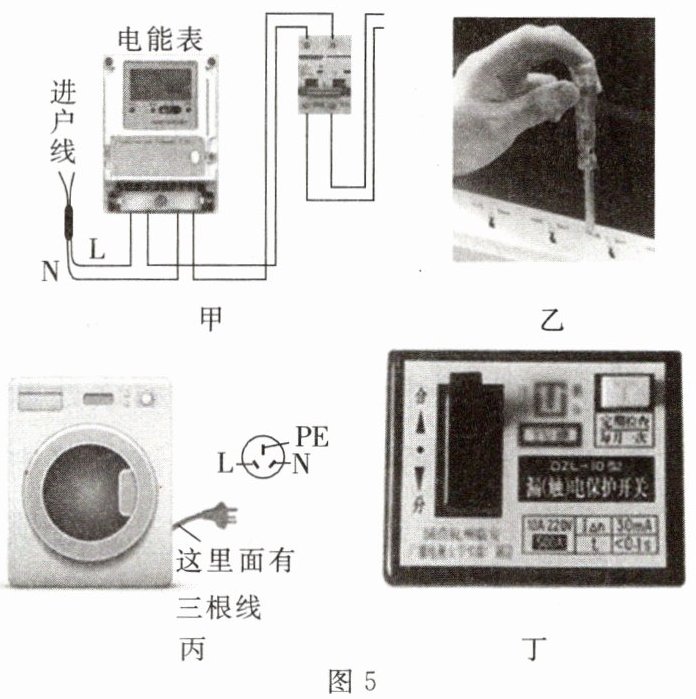

5.图5所示的是关于生活用电的四幅图片。下列说法正确的是()


A.甲图中，空气开关跳闸，一定是家庭电路出现短路造成的
B.乙图中，试电笔可以用来区分中性线和保护接地线
C.丙图中，三脚插头上标着“PE”的导线与洗衣机的金属外壳相连
D.丁图中，当电路中的电流过大时漏电保护器会自动断开以保护电路

5. C

【分析】本题考查家庭用电的相关知识，需结合空气开关跳闸原因、试电笔功能、三脚插头作用、漏电保护器原理逐一分析选项，判断正误后选出正确答案。
【解析】A选项：空气开关跳闸的原因是家庭电路短路或用电器总功率过大，并非仅由短路造成，故A错误；B选项：试电笔用于区分火线（相线）和零线（中性线），无法区分中性线和保护接地线，故B错误；C选项：三脚插头上标有“PE”的导线与洗衣机金属外壳相连，可在漏电时将电流导入大地，防止触电，故C正确；D选项：漏电保护器是在电路漏电（如人触电）时自动断开，电路电流过大时由空气开关等元件保护，并非漏电保护器的作用，故D错误。
【答案】C
【知识点】家庭电路、试电笔使用、三脚插头
【点评】本题为家庭用电基础题，考查常见家庭电路元件的功能，需准确掌握各元件的作用，难度较低。
【难度系数】0.7
