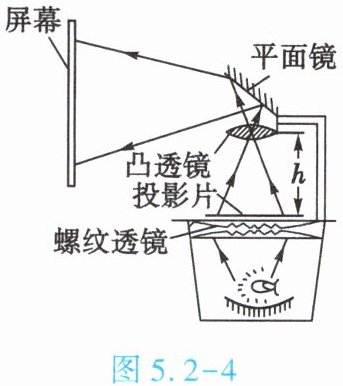

4.(★★★)(双选)投影仪成像原理如图5.2-4所示。下列关于投影仪的叙述正确的是
【】


A.投影片在屏幕上成一个放大的虚像
B.表面粗糙的屏幕有利于光发生漫反射
C.平面镜的作用是改变光的传播方向
D.螺纹透镜对灯泡发出的光有发散作用

BC

【分析】
要判断各选项是否正确，需结合投影仪的成像原理、各部件的功能逐一分析：首先回忆凸透镜成像规律，投影仪成倒立放大的实像；屏幕粗糙利用漫反射让各方向观众可见；平面镜用于改变光路；螺纹透镜起聚光作用，据此判断选项对错。
【解析】
逐一分析各选项：
选项A：投影仪利用凸透镜成像，当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，并非虚像，因此A错误。
选项B：表面粗糙的屏幕能使光发生漫反射，这样各个方向的观众都能看到屏幕上的画面，因此B正确。
选项C：平面镜的作用是改变光的传播方向，将凸透镜所成的像反射到屏幕上，因此C正确。
选项D：螺纹透镜的作用是会聚灯泡发出的光，均匀照亮投影片，并非发散作用，因此D错误。
综上，正确选项为BC。
【答案】
BC
【知识点】
凸透镜成像、漫反射、平面镜作用
【点评】
本题考查投影仪的基础知识点，涉及凸透镜成像规律、光的漫反射、平面镜功能等，需掌握各部件作用和成像原理，属于中等难度的常规题。
【难度系数】
0.6

5. (★★)(2025·广东)放大镜属于(填“凸”或“凹”)透镜。如图5.2-5，邮票通过透镜所成的像是(填“实”或“虚”)像，邮票到透镜的距离(填“大于”或“小于”)透镜的焦距。

图5.2-5

凸、虚、小于

【分析】
首先明确放大镜的透镜类型：放大镜是利用透镜的折射来放大物体，凹透镜成缩小的像，凸透镜可成放大的像，因此放大镜属于凸透镜。再结合凸透镜成像规律判断：图中邮票通过透镜成正立、放大的像，根据规律，当物距小于焦距时，凸透镜成正立、放大的虚像，由此确定像的类型和物距与焦距的关系。
【解析】
1. 放大镜的透镜类型：放大镜是凸透镜，因为凹透镜对光线有发散作用，成正立缩小的虚像，而凸透镜对光线有会聚作用，可成正立放大的像，符合放大镜的功能。
2. 像的类型：图中邮票通过透镜成正立、放大的像，根据凸透镜成像规律，正立放大的像为虚像。
3. 物距与焦距的关系：当凸透镜成正立、放大的虚像时，物距（邮票到透镜的距离）小于透镜的焦距。
【答案】
凸、虚、小于
【知识点】
凸透镜成像、透镜应用
【点评】
本题结合放大镜实例考查凸透镜成像规律的基础应用，需牢记凸透镜成像的典型情况，属于基础题，难度适中。
【难度系数】
0.5

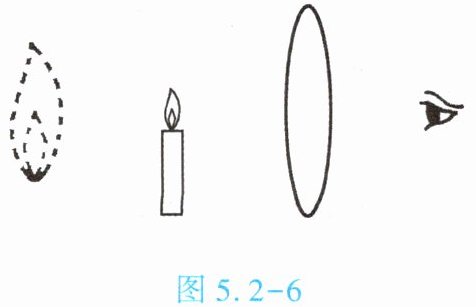

6. (★★)如图5.2-6所示,人通过凸透镜观察到的烛焰的像是 【 】


A.实像,能用光屏承接
B.实像,不能用光屏承接
C.虚像,能用光屏承接
D.虚像,不能用光屏承接

D

【分析】首先判断烛焰与凸透镜的位置关系，结合凸透镜成像规律：当物距小于一倍焦距时，凸透镜成正立、放大的虚像；再明确实像和虚像的核心区别：实像由实际光线会聚而成，能被光屏承接；虚像由光线的反向延长线会聚而成，不能被光屏承接，据此分析选项。
【解析】根据凸透镜成像规律，当物体位于凸透镜的一倍焦距以内（$u ＜ f$）时，成正立、放大的虚像；实像是实际光线会聚形成的，可以用光屏承接，虚像无法用光屏承接。本题中，人通过凸透镜观察到烛焰的像，说明烛焰在凸透镜的一倍焦距以内，成的是虚像，因此该虚像不能用光屏承接，对应选项D。
【答案】D
【知识点】凸透镜成像规律、实像与虚像的区别
【点评】本题考查凸透镜成像规律的基础应用，关键是掌握物距与焦距的关系对应的成像特点，以及实像和虚像的本质差异，属于难度适中的基础题。
【难度系数】0.6

7.(★★)工匠师维护精密仪表时,在眼睛前戴一个凸透镜,便于观察仪表的细微之处。
(1)凸透镜起到的作用。
(2)凸透镜与仪表的距离应在凸透镜的焦距范围之内。
(3)通过凸透镜看到的是仪表(填“正立”或“倒立”)的像,像的位置与仪表的位置在凸透镜的(填“同”或“异”)侧。

(1)放大 (2)一倍 (3)正立、同

【分析】
本题考查凸透镜成像规律在放大镜中的应用，解题思路是结合凸透镜成像的规律，分析放大镜工作时的物距、像的特点。工匠用凸透镜观察细微之处，利用的是凸透镜成放大像的特性，需对应凸透镜成像中物距小于一倍焦距的成像规律来解答各问题。
【解析】
(1) 工匠用凸透镜观察仪表细微之处，目的是放大物体，因此凸透镜起到放大的作用；
(2) 根据凸透镜成像规律，当物距（凸透镜与物体的距离）小于一倍焦距时，凸透镜成正立、放大的虚像，这是放大镜的工作原理，所以凸透镜与仪表的距离应在一倍焦距范围之内；
(3) 由上述成像规律可知，放大镜成的是正立的虚像，且虚像与物体（仪表）在凸透镜的同侧，因此像的位置与仪表的位置在凸透镜的同侧。
【答案】
(1)放大 (2)一倍 (3)正立、同
【知识点】
凸透镜成像规律、放大镜的应用
【点评】
本题属于光学基础题，考查凸透镜成像在放大镜中的实际应用，只要掌握物距小于一倍焦距时凸透镜的成像特点，即可轻松解答，是对核心知识点的直接考查。
【难度系数】
0.8

8.(★★★)(双选)在①小孔成像,②平面镜成像,③放大镜成像,④照相机成像,⑤幻灯机成像中 【 】

A.成实像的是①④⑤
B.成虚像的是②③④
C.属于反射成像的是①⑤
D.属于折射成像的是③④⑤

AD

【分析】
要解决本题，需先明确每个光学成像的原理（光的直线传播、反射、折射）及像的性质（实像/虚像），再逐一分析选项：
1. 先逐个梳理5种成像的特点：
①小孔成像：光沿直线传播，成倒立实像；
②平面镜成像：光的反射，成正立等大虚像；
③放大镜成像：光的折射（凸透镜），成正立放大虚像；
④照相机成像：光的折射（凸透镜），成倒立缩小实像；
⑤幻灯机成像：光的折射（凸透镜），成倒立放大实像。
2. 再对应选项判断对错，最终选出正确答案。
【解析】
根据上述成像特点分析选项：
选项A：成实像的是①（小孔成像）、④（照相机成像）、⑤（幻灯机成像），符合分析，A正确；
选项B：成虚像的是②（平面镜成像）、③（放大镜成像），④照相机成实像，B错误；
选项C：属于反射成像的是②（平面镜成像），①是光的直线传播、⑤是光的折射，C错误；
选项D：属于折射成像的是③（放大镜）、④（照相机）、⑤（幻灯机），均为凸透镜折射成像，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
光的直线传播、光的反射、光的折射
【点评】
本题考查常见光学成像的原理及像的性质，需准确区分不同成像的原理和实虚像，属于光学基础综合题，要求学生掌握核心概念。
【难度系数】
0.6

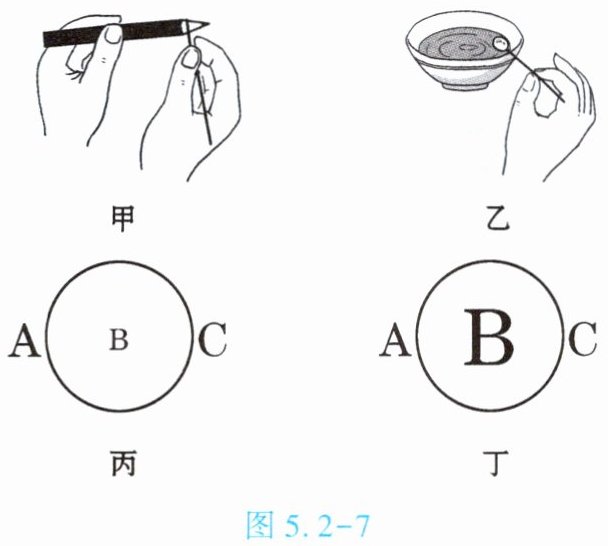

9. (★★★)小明学习了放大镜的知识后，回家做了下述实验:用金属丝在铅笔尖上绕一圈拧紧，取下金属丝制成的小圆环，将金属环浸入水里，平着慢慢取出，环内水呈凹面(如图5.2-7甲、乙)，用它看报纸，报纸上的字变小了(如图5.2-7丙);慢慢向环内滴水，直至水面凸起，再用它看报纸上的字，字变大了(如图5.2-7丁)。你能分析产生上述两种现象的原因吗？请你动手做一做这个实验，然后对它进行分析。

金属环慢慢从水中取出后,环内蒙上一层水,且水面呈凹面,这就相当于一个凹透镜,所以用它看报纸上的字,字变小了;当慢慢向环内滴水时,环内的水面会凸起,成了凸透镜,所以用它看报纸上的字,字放大了。

【分析】
要分析两种现象，需先明确两种情况下水的形状对应的透镜类型，再结合透镜成像规律推导：当环内水呈凹面时，相当于凹透镜；当水面凸起时，相当于凸透镜。再根据凹透镜和凸透镜的成像特点，分析看到的字大小变化的原因。
【解析】
1. 当金属环从水中取出后，环内水呈凹面，该凹面水层相当于凹透镜。凹透镜对光线有发散作用，用它看报纸上的字时，字的光线经凹透镜折射后，会形成正立、缩小的虚像，因此看到的字变小。
2. 向环内滴水使水面凸起时，凸起的水层相当于凸透镜。此时报纸上的字到该水凸透镜的距离（物距）小于凸透镜的焦距，根据凸透镜成像规律，物距小于焦距时成正立、放大的虚像，因此看到的字变大。
【答案】
金属环慢慢从水中取出后,环内蒙上一层水,且水面呈凹面,这就相当于一个凹透镜,所以用它看报纸上的字,字变小了;当慢慢向环内滴水时,环内的水面会凸起,成了凸透镜,所以用它看报纸上的字,字放大了。
【知识点】
凹透镜、凸透镜、透镜成像
【点评】
通过自制水透镜的小实验，直观呈现了不同形态水透镜的成像差异，帮助理解凹透镜和凸透镜的成像特点，体现了物理知识与简易实验的结合。
【难度系数】
0.5
