5. 图5所示是小丽研究杠杆平衡条件的实验过程，杠杆在水平位置平衡。如果在杠杆两边的钩码下面各增加一个大小相等的钩码，则杠杆()。

A. 仍然平衡
B. 不平衡，左端下降
C. 不平衡，右端下降
D. 无法确定

B

6. 将图6(a)和(b)中的滑轮抽象成杠杆，标出支点O，并画出动力F₁、阻力F₂、动力臂l₁和阻力臂l₂。

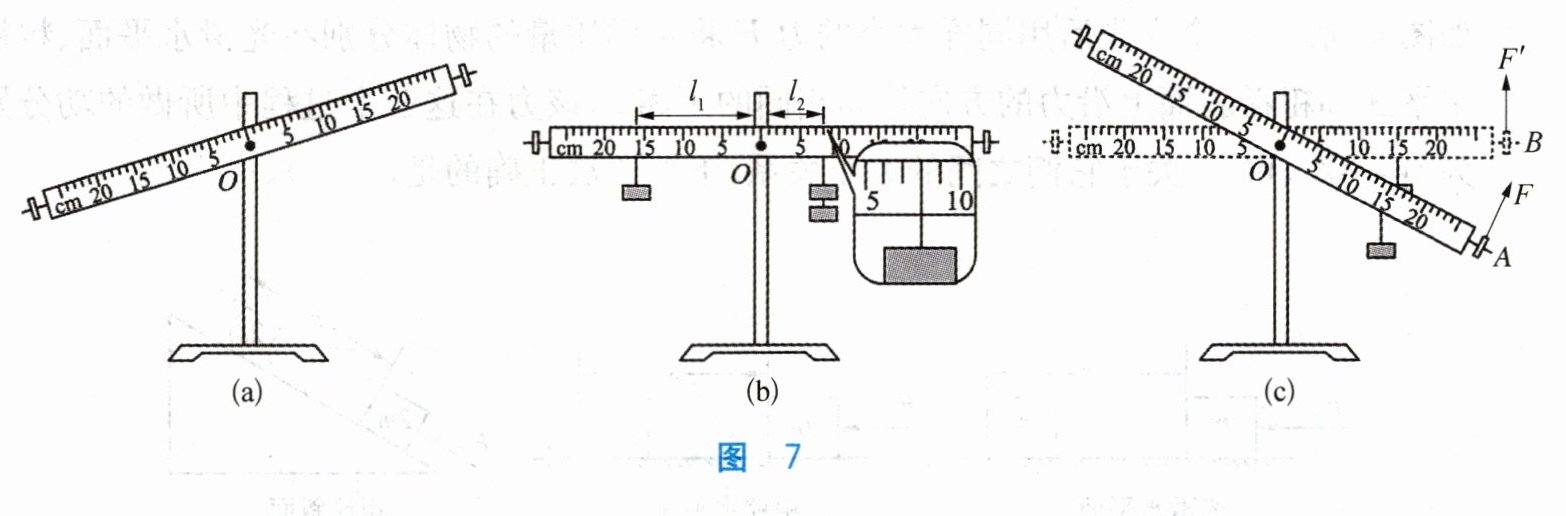

7. 探究“杠杆的平衡条件”实验过程如下：
(1) 实验前，杠杆左端下沉，如图7(a)所示，则应将平衡螺母向调节，直至杠杆在水平位置平衡。
(2) 调节钩码的位置，使杠杆重新在水平位置平衡，如图7(b)所示，读出实验数据并记录在表格中，阻力臂l₂为cm。
(3) 分析表1中的实验数据，得出杠杆的平衡条件为。
表1
|实验序号|动力F₁/N|动力臂l₁/cm|阻力F₂/N|阻力臂l₂/cm|
|----|----|----|----|----|
|1|0.5|16.0|1.0| |
|2|1.0|15.0|1.0|15.0|
|3|2.0|15.0|1.5|20.0|
(4) 表1中，第3次实验的杠杆类型属于杠杆。
(5) 如图7(c)所示，F始终与杠杆垂直，将杠杆缓慢地由位置A拉至位置B的过程中，F的大小将。
A. 不变
B. 变小
C. 变大
D. 先变大后变小

(1) 右 (2) 8.0 (3) $ F_{1}l_{1}=F_{2}l_{2} $ (4) 费力 (5) C
