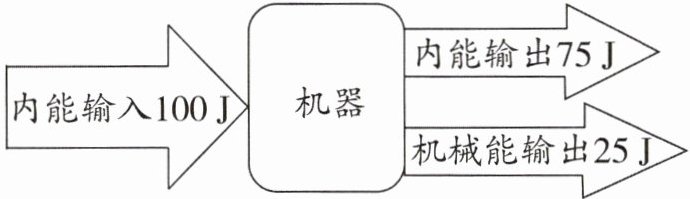

5. 如图反映了一台机器正常工作时能量流向情况,下列说法错误的是 ()
A. 该图说明了能量可以发生转化
B. 该图说明了能量可以发生转移
C. 该机器遵循能量守恒定律
D. 该机器的效率为 75%
A. 该图说明了能量可以发生转化
B. 该图说明了能量可以发生转移
C. 该机器遵循能量守恒定律
D. 该机器的效率为 75%
答案
D 解析：A. 由图可知，有一部分内能转化为了机械能，这说明了能量可以发生转化，故 A 正确，不符合题意；B. 由图可知，内能输入后，有内能输出，说明了能量可以发生转移，故 B 正确，不符合题意；C. 机器发生了能量的转化和转移，在能量的转化和转移中，都要遵循能量守恒定律，故 C 正确，不符合题意；D. 该机器是利用内能来做功的，内能转化为机械能，效率为$\eta =\frac {W}{Q_{放}}=\frac {25J}{100J}=25\%$。故 D 错误。

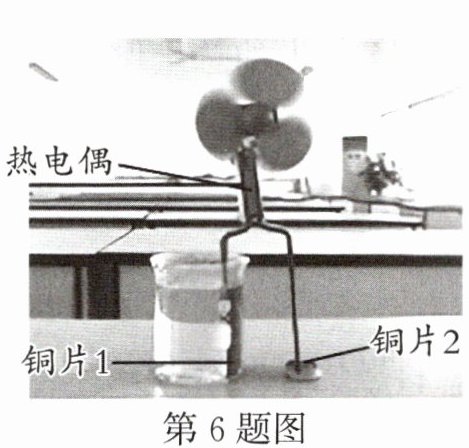

6. 用两块铜片、热电偶、电动机(带风扇)组成一个电路,铜片 1 插在 90°C 热水中,铜片 2 放在空气中,如图所示,半分钟左右风扇发生转动,这就是温差发电现象。温差发电的实质是____能转化为____能。利用这套装置,最终热水的内能____(选填“能够”或“不能够”)全部转化成风扇的机械能。温差发电____(选填“遵守”或“不遵守”)能量守恒定律。
答案
内 机械 不能够 遵守

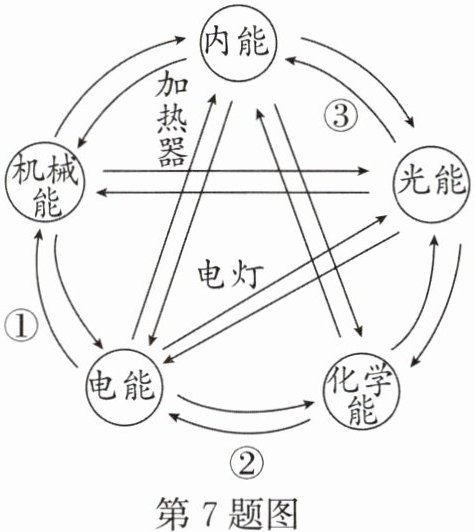

7. 各种形式的能在一定条件下可以相互转化,请你依照图中给出的两个示例,依次写出电能转化为机械能、化学能转化为电能、光能转化为内能的实例。
①____；
②____；
③____；
④在上述事例中都遵循一个定律,这个定律是____。
①____；
②____；
③____；
④在上述事例中都遵循一个定律,这个定律是____。
答案
①电风扇通电转动 ②干电池在使用时 ③太阳能热水器使水升温 ④能量守恒定律

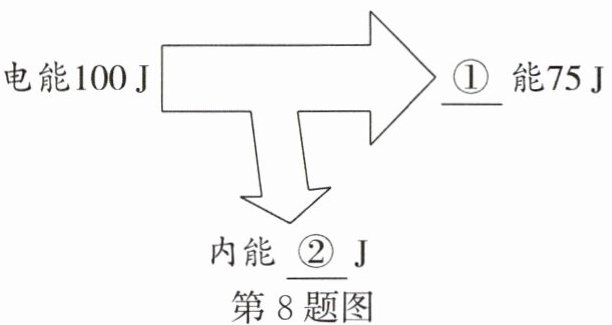

8. 如图是某电风扇工作时能量转化的示意图。图中①是____能,这个电风扇工作时的效率是____。
答案
机械 75% 解析：电风扇消耗电能，主要转化为机械能，所以①是机械能。电风扇消耗的总能量是电能，为$W_{电}=100J$；转化为机械能的是有用的能量，为$W_{机}=75J$；所以电风扇工作时的效率为$\eta =\frac {W_{机}}{W_{电}}=\frac {75J}{100J}=75\%$。

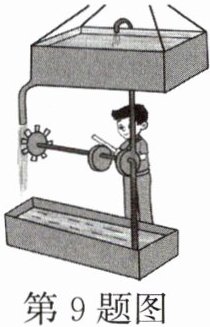

9. 如图所示展示了一个极具想象力的设想,其大意是：上面水池中的水流下来,冲击叶轮转动,叶轮带动打磨轮和水泵的轴转动,人利用打磨轮打磨工件,同时,运转的水泵又把流到下面水池里的水抽到上面的水池中……,只要一开始在上面水池中注满水,就能通过水的上下循环,使机器不停地工作。这个设想曾得到不少人的赞许,并把这个装置誉为“永动机”。根据你所学的物理知识判断：在不借助外力的情况下,这个装置____(选填“能”或“不能”)一直工作下去,理由是：____。
答案
不能 高处的水流冲击叶片转动对外做功时，因为摩擦等原因，有部分机械能转化为其他形式的能，从高处流下的水不可能全部被抽回原高度。所以，在不借助外力的情况下，这个装置不能一直工作下去
