1. 家庭电路有两根电线,
零
线在进户前已经和大地相连,火线和零线之间的电压是220
V。大量事实表明,只有不高于 36V
的电压才是人体安全电压。答案
零 220 不高于 36V

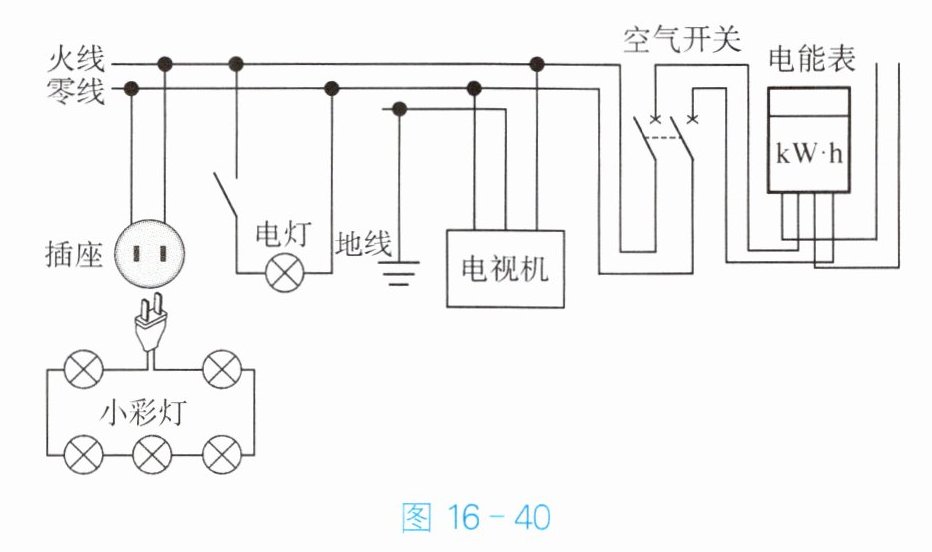

2. 小明家的电路简化后如图16-40所示。观察此电路,下列说法中正确的是(
A.当有人触电时空气开关会“跳闸”
B.电灯、电视机和插座是并联的
C.各个小彩灯之间是并联的
D.插座中的火线和零线是连通的
B
)。A.当有人触电时空气开关会“跳闸”
B.电灯、电视机和插座是并联的
C.各个小彩灯之间是并联的
D.插座中的火线和零线是连通的
答案
B

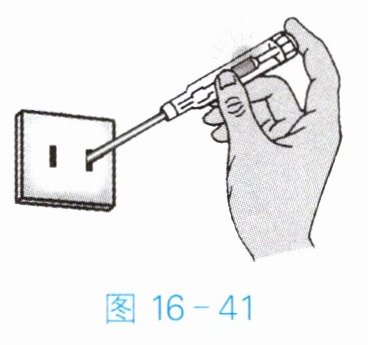

3. 家庭电路的火线和零线可以用测电笔来辨别。使用测电笔时,手指应该触碰
笔尾
(选填“笔尖”或“笔尾”)金属体。如图16-41所示,插入插座后发现氖管发光,表示测电笔接触的是火
线,此时有
(选填“有”或“没有”)电流通过人体。答案
笔尾 火 有
4. 家庭电路中,空气开关发生“跳闸”的原因是(
A.电流过大
B.电流过小
C.电压过高
D.电压过低
A
)。A.电流过大
B.电流过小
C.电压过高
D.电压过低
答案
A

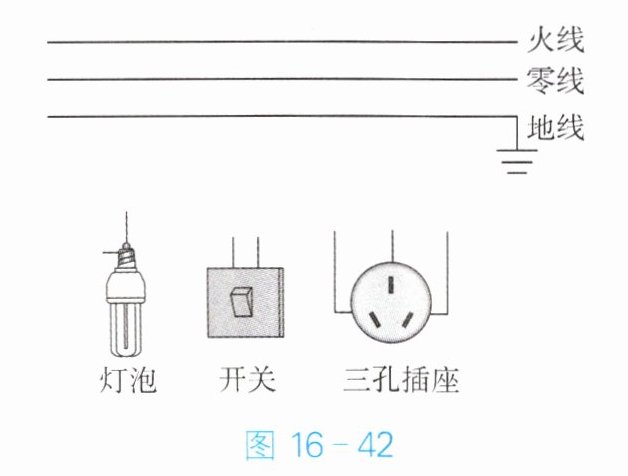

5. 请在图16-42中用笔画线表示导线,将电灯、开关和插座正确接入家庭电路。
答案
如图 15 所示
