串联电路的电流、电压特点
串联电路中电流、电压有什么特点？
- 串联电路中各处的电流______,用公式表示是______。
- 串联电路两端的电压等于各部分电路两端电压之______,用公式表示是______。
并联电路的电流、电压特点
并联电路中电流、电压有什么特点？
- 并联电路中,干路中的电流等于各支路中电流的______,用公式表示是______。
- 并联电路中各支路两端的电压______,用公式表示是______。

相等
$I = I_1 = I_2$
和
$U = U_1 + U_2$
总和
$I = I_1 + I_2$
相等
$U = U_1 = U_2$

【解析】
串联电路中，各处的电流相等，用公式表示为$I = I_1 = I_2$；串联电路两端的电压等于各部分电路两端电压之和，公式为$U = U_1 + U_2$。
并联电路中，干路中的电流等于各支路中电流的总和，公式为$I = I_1 + I_2$；并联电路中各支路两端的电压相等，公式为$U = U_1 = U_2$。
【答案】
相等；$I = I_1 = I_2$；和；$U = U_1 + U_2$；总和；$I = I_1 + I_2$；相等；$U = U_1 = U_2$
【知识点】
串并联电路电流规律、串并联电路电压规律
【点评】
本题为电学基础知识点，聚焦串并联电路的电流、电压特点，是后续电学计算与电路分析的核心前提，需准确记忆公式与规律。
【难度系数】
0.8

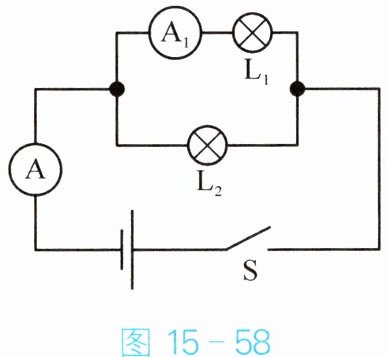

例题1 图15-58所示的电路中,开关S闭合后,电流表A和$A_1$的示数分别是I和$I_1$。它们的关系是( )。

A.$ I ＞ I_1 $

B.$ I ＜ I_1 $
C.$ I = I_1 $
D.无法确定
分析 由图可知,开关S闭合后,灯L_1和L_2并联,电流表A_1测量通过灯L_1所在支路的电流,电流表A测量干路中的电流。由并联电路的特点可判断$ I ＞ I_1 $,故选项A正确。
解 A
策略提炼 先分析电路是并联的,再判断电流表的测量对象,结合并联电路的电流特点作出判断。

A

【解析】
由图可知，开关S闭合后，灯$L_1$与$L_2$并联，电流表$A_1$测量通过$L_1$支路的电流，电流表A测量干路电流。根据并联电路的电流特点：干路电流等于各支路电流之和，可知干路电流I大于支路电流$I_1$，因此$I＞I_1$。
【答案】
A
【知识点】
并联电路电流规律、电流表的使用、串并联电路识别
【点评】
本题考查并联电路的电流特点，解题关键是准确判断电路连接方式以及电流表的测量对象。
【难度系数】
0.8

举一反三 如图15-59(a)所示,闭合开关,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图15-59(b)所示。电流表$A_1$和$A_2$的示数分别为( )。

A.1.5 A,1.5 A
B.0.3 A,0.3 A
C.0.3 A,1.5 A
D.1.5 A,0.3 A

C

【解析】
由图可知，两灯泡并联，电流表$A_1$测其中一条支路的电流，电流表$A_2$测干路电流。根据并联电路的电流特点，干路电流等于各支路电流之和，因此$A_2$的示数大于$A_1$的示数。由于两个电流表指针偏转角度相同，说明$A_1$使用0~0.6A量程，示数为0.3A；$A_2$使用0~3A量程，示数为1.5A。
【答案】
C
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路的电流特点及电流表的读数，关键是明确电流表所测的电路部分，结合量程判断示数大小。
【难度系数】
0.7
