自行车尾部安装有反光镜。夜间骑车时，反光镜能使射过来的光沿原来方向返回。反光镜结构如图3-1(a)所示，两平面镜相互垂直，当一束光AB射到其中一平面镜时，试作出所有反射光的光路图。
- 分析：光射到图中上方的平面镜时发生第一次反射，反射光射到下方的平面镜时发生第二次反射。

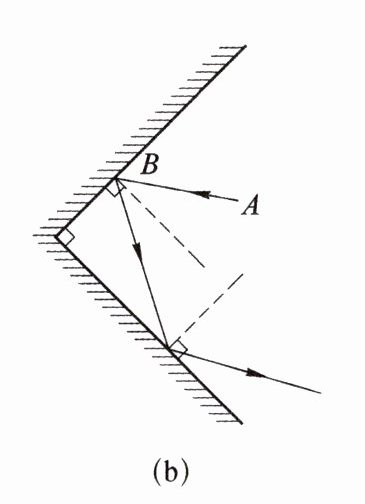

- 解：如图3-1(b)所示
- 策略提炼：作反射光的光路图时，要先作出法线，然后根据反射角等于入射角，画出反射光线。

答案

- 分析：光射到图中上方的平面镜时发生第一次反射，反射光射到下方的平面镜时发生第二次反射。

- 解：如图3-1(b)所示

- 策略提炼：作反射光的光路图时，要先作出法线，然后根据反射角等于入射角，画出反射光线。

- 举一反三：若太阳光与水平方向的夹角为60°，要用平面镜使太阳光竖直射入井底，请在图3-2中画出平面镜的位置，并标明反射角的大小。
