【跟踪练习】
2. 小红拿到一块玻璃透镜,她对此透镜进行了探究。

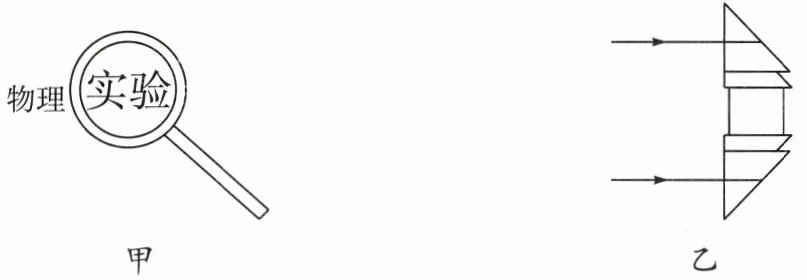

(1)她把该透镜靠近书上的“实验”二字,观察到如图甲所示的现象,由此可以判定该透镜是______(选填“凸”或“凹”)透镜。

(2)小红查阅资料后了解到,用如图乙所示的三棱镜组合可以描述该透镜对光的作用。请在图乙中画出平行光射入两个三棱镜后射出光线的大致方向。

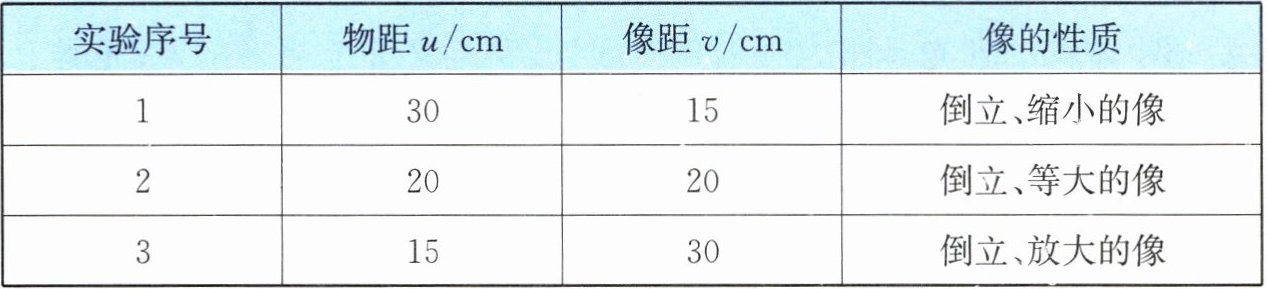

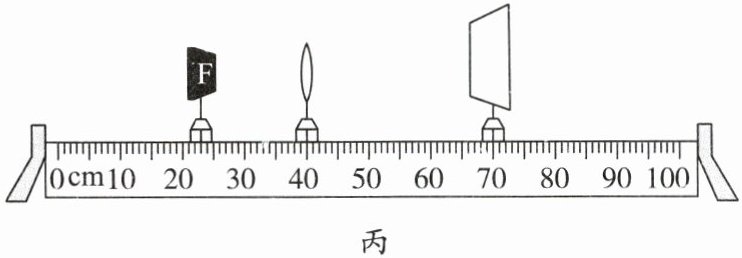

(3)为探究该透镜的成像规律,小红将“F”光源、透镜、光屏放置在光具座上,调整好后,固定透镜位置,使“F”光源从距离透镜较远处逐次靠近透镜,每次都调节光屏到透镜的距离,使“F”光源在光屏上成清晰的像,将结果记录在下表中。该透镜的焦距为______cm。当“F”光源位于如图丙所示的位置时,光屏应适当向______(选填“左”或“右”)移动,才能在光屏上得到清晰的像。

(1)凸
(2)如图所示
　　　　　　
(3)10 左
[解析]
(1)她把该透镜靠近书上的“实验”二字，观察到如题图甲所示的现象，此时透过透镜看到正立、放大的像，根据凸透镜成像规律，u＜f，成正立、放大的虚像，可以判定该透镜是凸透镜。
(2)画出法线，光从玻璃中斜射入空气，所以折射角大于入射角，由此可以作出对应的折射光线。
(3)由题表中数据可知，v=u=20cm，成倒立等大的像，可知2f=20cm，故该凸透镜的焦距f=10cm。固定透镜位置，使“F”光源从距离透镜较远处逐次靠近透镜，当“F”光源位于如题图丙所示位置时，此时物距为17cm，根据2f＞u＞f、v＞2f可知此时成倒立、放大的实像，因u=17cm＞15cm，由题表中数据可知，v＜30cm，故光屏应适当向左移动，才能在光屏上得到清晰的像。
