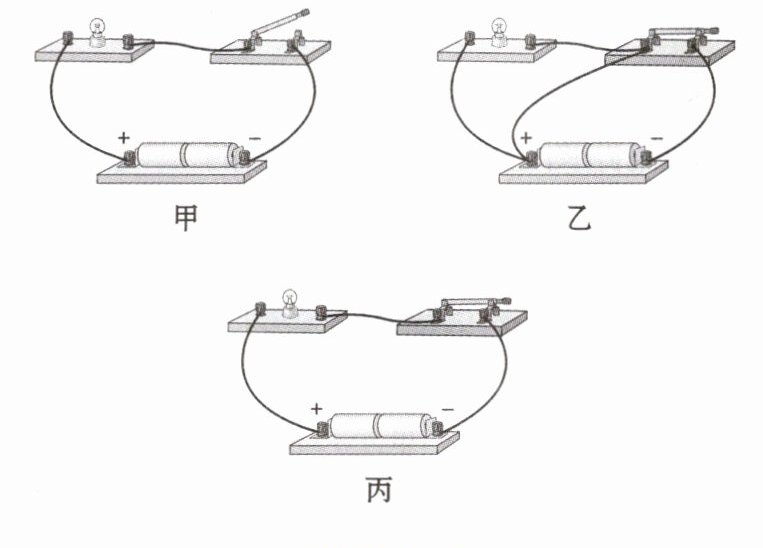

3. (★★)下列对图 11.1 - 1 所示的三个电路的状态的判断,正确的是【
A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路
A
】A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路
答案
A
解析
甲图中开关断开，电路为断路；乙图中导线直接连接电源正负极，电路为短路；丙图中开关闭合，电路处处连通，为通路。

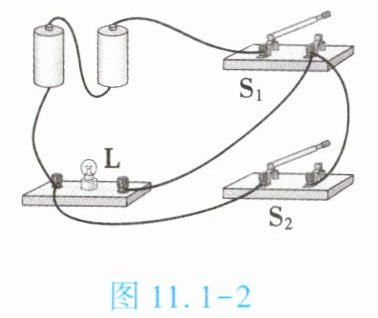

4. (★★)如图 11.1 - 2 所示的电路中,当开关 $ S_1 $、$ S_2 $ 都闭合时,电路为
]
短路
；当开关 $ S_1 $、$ S_2 $ 都断开时,电路为断路
；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电路为通路
。(填“通路”“断路”或“短路”)]
答案
短路、断路、通路
解析
1. 当开关 $ S_1 $ 和 $ S_2 $ 都闭合时，电流会绕过灯泡 $ L $，直接从电源的正极流向负极，形成短路。
2. 当开关 $ S_1 $ 和 $ S_2 $ 都断开时，电流无法从电源形成闭合回路，因此电路为断路。
3. 当开关 $ S_1 $ 闭合、$ S_2 $ 断开时，电流会通过灯泡 $ L $，形成通路。
2. 当开关 $ S_1 $ 和 $ S_2 $ 都断开时，电流无法从电源形成闭合回路，因此电路为断路。
3. 当开关 $ S_1 $ 闭合、$ S_2 $ 断开时，电流会通过灯泡 $ L $，形成通路。

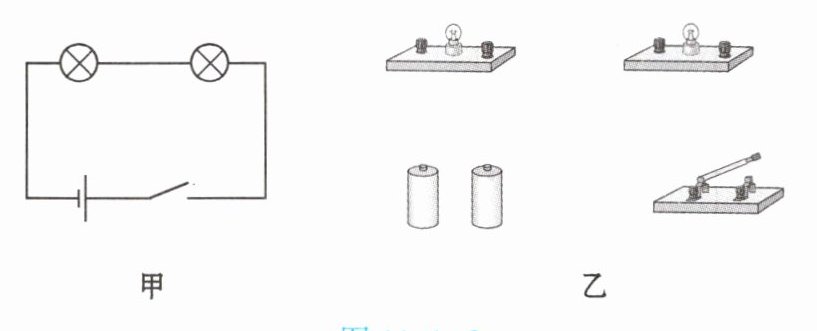

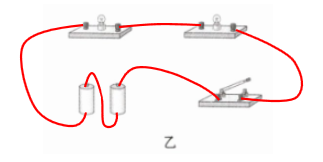

5. (★★)按图 11.1 - 3 甲所示的电路图连接图 11.1 - 3 乙中的实物图。
]
]
答案
解析
1. (★★)给充电宝充电的过程中,充电宝相当于电路中的
用电器
；用充电宝给手机充电的过程中,充电宝相当于电路中的电源
。答案
用电器；电源
解析
在电路中，电源提供电能，用电器消耗电能。给充电宝充电时，充电宝消耗电能，相当于用电器；用充电宝给手机充电时，充电宝提供电能，相当于电源。
2. (★★)汽车的仪表盘上都有安全带指示灯,当安全带系好时,指示灯不亮；当安全带未系时,指示灯亮。则安全带相当于电路中的【
A.开关
B.电源
C.用电器
D.导线
A
】A.开关
B.电源
C.用电器
D.导线
答案
A
解析
根据题目描述，安全带系好时指示灯不亮，未系时指示灯亮，说明安全带起到了控制电路通断的作用。在电路中，能够控制电路通断的元件是开关。
3. (★★)电工书上列出了白炽灯的一些常见故障与检修方法,如下表所示：
|故障现象|可能原因|检修方法|
|电灯不亮|灯泡的灯丝断了|换新电灯|
||灯头内的电线断了|重新连接好|
||灯头、开关等处的接线松动,造成接触不良|检查线路|
造成上述故障的原因可能是【
A.电路出现了断路
B.电路出现了短路
C.电路组成不完整
D.以上三种原因都有可能
|故障现象|可能原因|检修方法|
|电灯不亮|灯泡的灯丝断了|换新电灯|
||灯头内的电线断了|重新连接好|
||灯头、开关等处的接线松动,造成接触不良|检查线路|
造成上述故障的原因可能是【
A
】A.电路出现了断路
B.电路出现了短路
C.电路组成不完整
D.以上三种原因都有可能
答案
A
解析
灯泡灯丝断了、灯头内电线断了、接线松动接触不良，均会导致电路中没有电流通过，属于电路断路。短路会导致电流过大，可能烧毁电源等，与电灯不亮的故障现象不符；电路组成不完整不是规范物理术语，此处故障本质是断路。故造成上述故障的原因是电路出现了断路。
4. (★★)如图 11.1 - 4 所示的电路中,开关 $ S $ 闭合后,两个灯泡都发光的是【
]
B
】]
答案
B
解析
分析各选项电路：A选项开关闭合后，电源正负极直接相连，发生短路，两灯不发光；B选项开关闭合后，两灯串联接入电路，均能发光；C选项开关闭合后，两灯被短路，不发光；D选项开关闭合后，L1被短路，只有L2发光。故只有B选项两灯都发光。
