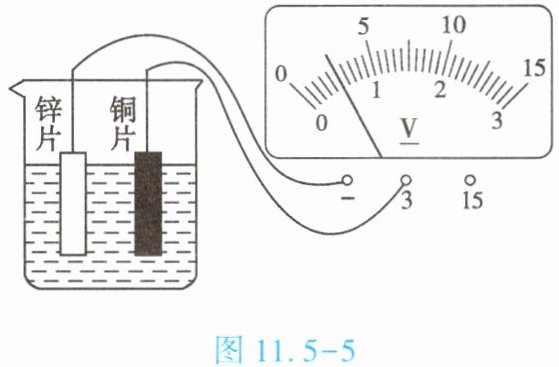

4. (★★)如图 11.5 - 5 所示,在烧杯中加入适量盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个电池。观察电压表指针的偏转与接线可知,这个电池的电压是
0.5
$V$,铜
片是它的正极。答案
这个电池的电压是0.5V，铜片是它的正极。
解析
1. 观察电压表的量程和指针位置。电压表的量程为0-3V，指针指向0.5V的位置。
2. 电压表的接线柱连接方式显示铜片接的是正接线柱，锌片接的是负接线柱，且指针正向偏转，说明铜片为正极。
2. 电压表的接线柱连接方式显示铜片接的是正接线柱，锌片接的是负接线柱，且指针正向偏转，说明铜片为正极。

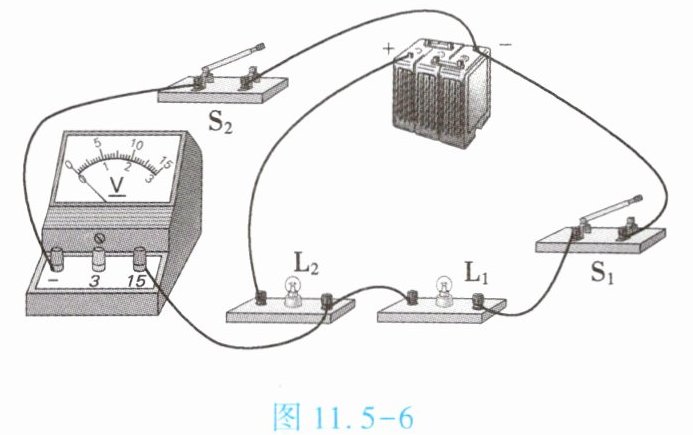

5. (★★)在如图 11.5 - 6 所示的电路中,闭合开关$S_{1}$、$S_{2}$,电压表测量的是【
A.$L_{1}$两端的电压
B.$L_{2}$两端的电压
C.$L_{1}$、$L_{2}$两端的总电压
D.电路两端的总电压
B
】A.$L_{1}$两端的电压
B.$L_{2}$两端的电压
C.$L_{1}$、$L_{2}$两端的总电压
D.电路两端的总电压
答案
B
解析
闭合开关$S_{1}$、$S_{2}$，电流从电源正极出发，经$S_{1}$、$L_{1}$、$L_{2}$、$S_{2}$回到电源负极，两灯串联。电压表并联在$L_{2}$两端，故测量$L_{2}$两端的电压。

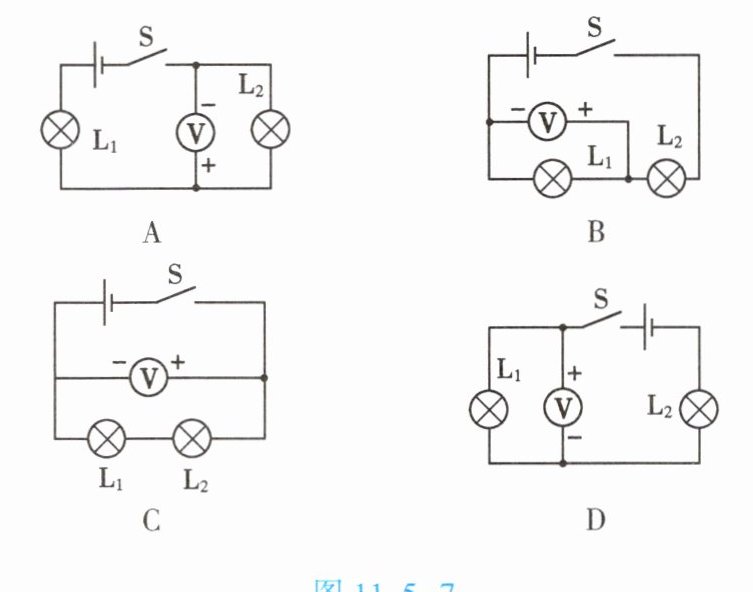

6. (★★)如图 11.5 - 7 所示,闭合开关$S$,能用电压表测量灯泡$L_{1}$两端电压的电路图是【
D
】答案
D
解析
要测量灯泡$L_1$两端的电压，电压表必须与$L_1$并联，且电流方向要正确，即电压表的正接线柱靠近电源正极，负接线柱靠近电源负极。
逐一分析选项：
图A中，电压表与$L_2$并联，测量的是$L_2$两端的电压，不符合题意。
图B中，电压表与$L_1$并联，但正负接线柱连接错误，不符合题意。
图C中，电压表并联在电源两端，测量的是电源电压，不符合题意。
图D中，电压表与$L_1$并联，且正负接线柱连接正确，符合题意。
D
逐一分析选项：
图A中，电压表与$L_2$并联，测量的是$L_2$两端的电压，不符合题意。
图B中，电压表与$L_1$并联，但正负接线柱连接错误，不符合题意。
图C中，电压表并联在电源两端，测量的是电源电压，不符合题意。
图D中，电压表与$L_1$并联，且正负接线柱连接正确，符合题意。
D

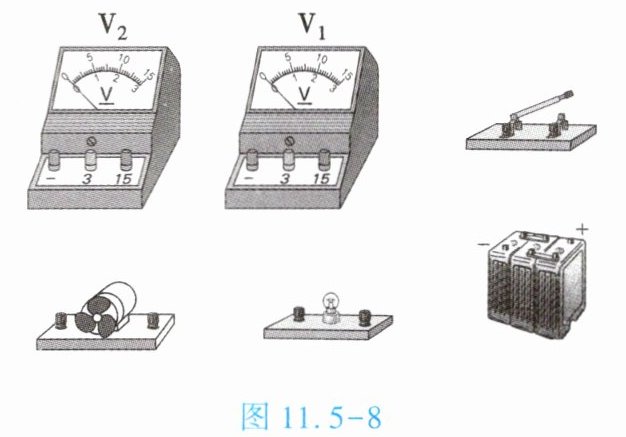

7. (★★★)请按要求把图 11.5 - 8 中的电路连接完成,并按连接好的电路在虚线框内画出对应的电路图。要求：将灯泡和电动机组成串联电路,用电压表$V_{1}$测量灯泡两端的电压,电压表$V_{2}$测量电动机两端的电压。
答案
1. 电路连接：
将电源、开关、灯泡、电动机依次串联连接。
电压表$V_1$并联在灯泡两端。
电压表$V_2$并联在电动机两端。
2. 电路图：
画出一个串联电路，依次为电源、开关、灯泡、电动机。
在灯泡两端并联电压表$V_1$。
在电动机两端并联电压表$V_2$。
将电源、开关、灯泡、电动机依次串联连接。
电压表$V_1$并联在灯泡两端。
电压表$V_2$并联在电动机两端。
2. 电路图：
画出一个串联电路，依次为电源、开关、灯泡、电动机。
在灯泡两端并联电压表$V_1$。
在电动机两端并联电压表$V_2$。
8. (★★★)在如图 11.5 - 9 所示的电路图中,当开关$S$闭合后【】
A. 若甲表是电流表,乙表是电压表,则灯泡$L_{1}$、$L_{2}$并联
B. 若甲表是电流表,乙表是电压表,则灯泡$L_{1}$、$L_{2}$串联
C. 若甲表是电压表,乙表是电流表,则灯泡$L_{1}$、$L_{2}$并联
D. 若甲表是电压表,乙表是电流表,则灯泡$L_{1}$、$L_{2}$串联
A. 若甲表是电流表,乙表是电压表,则灯泡$L_{1}$、$L_{2}$并联
B. 若甲表是电流表,乙表是电压表,则灯泡$L_{1}$、$L_{2}$串联
C. 若甲表是电压表,乙表是电流表,则灯泡$L_{1}$、$L_{2}$并联
D. 若甲表是电压表,乙表是电流表,则灯泡$L_{1}$、$L_{2}$串联
答案
1. 首先分析“若甲表是电流表，乙表是电压表”的情况：
电流从电源正极流出，经过$L_{1}$，再经过甲表（电流表）回到电源负极，$L_{2}$被短路。
2. 然后分析“若甲表是电压表，乙表是电流表”的情况：
电流从电源正极流出，分成两条支路，一条支路经过$L_{1}$，另一条支路经过$L_{2}$和乙表（电流表），然后汇合回到电源负极。
根据并联电路的定义：把元件并列地连接起来组成的电路叫做并联电路，电流有多条路径。所以$L_{1}$、$L_{2}$是并联。
综上，答案是C。
电流从电源正极流出，经过$L_{1}$，再经过甲表（电流表）回到电源负极，$L_{2}$被短路。
2. 然后分析“若甲表是电压表，乙表是电流表”的情况：
电流从电源正极流出，分成两条支路，一条支路经过$L_{1}$，另一条支路经过$L_{2}$和乙表（电流表），然后汇合回到电源负极。
根据并联电路的定义：把元件并列地连接起来组成的电路叫做并联电路，电流有多条路径。所以$L_{1}$、$L_{2}$是并联。
综上，答案是C。
