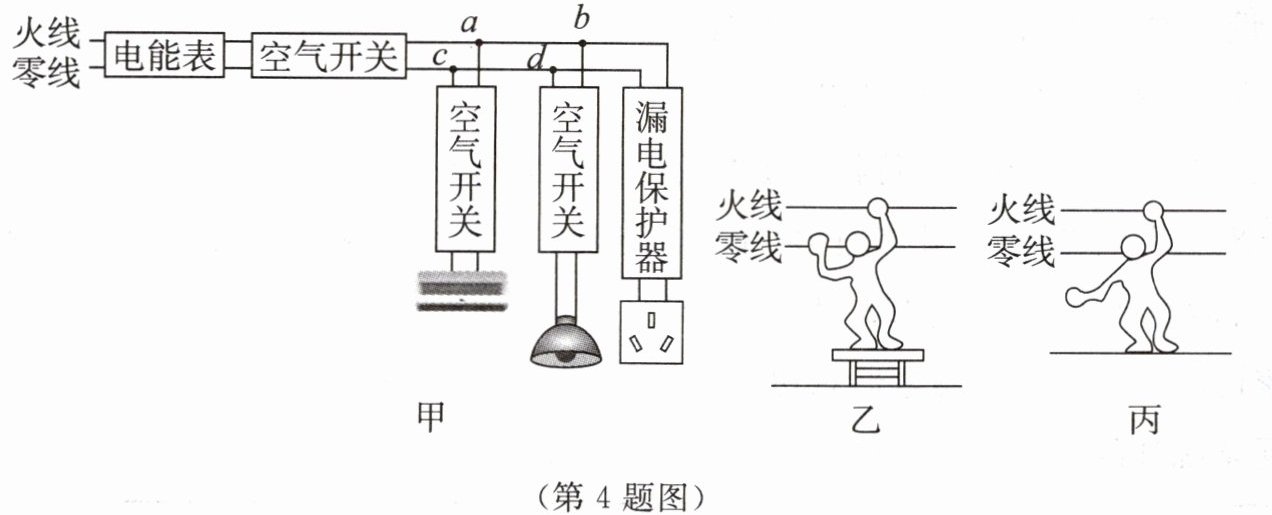

4. 如图甲所示是一个住宅户内的配电系统图.下列说法正确的是()

A.电能表用来计量家中所有用电器的总功率,空气开关与保险丝的作用完全相同
B.若闭合开关后灯泡不亮,而空调还能工作,用测电笔检查插座左右两孔氖管都发光,一定是c、d之间发生了断路
C.乙、丙两图中的人都触电了,且“漏电保护器”都会切断电路
D.制作保险丝的材料最好选用超导体

B

A.电能表计量总电能，非总功率；空气开关与保险丝作用不完全相同（如空气开关可复位），A错误。
B.灯泡不亮、空调工作，说明灯泡支路故障；插座两孔氖管都发光，表明零线断路（零线断路后左孔通过用电器与火线连通），结合电路结构，c、d间零线断路符合题意，B正确。
C.乙图为双线触电（火线-人体-零线），火线零线电流相等，漏电保护器不动作；丙图为单线触电（火线-人体-大地），电流泄漏，漏电保护器动作，C错误。
D.超导体电阻为零，无法熔断，不能作保险丝，D错误。

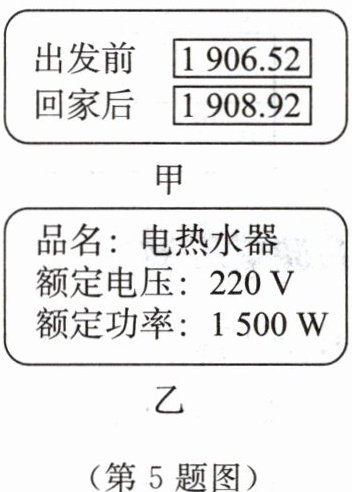

5. 小夏一家外出旅游,家中只有一个网络摄像头和一个路由器在工作,其实际功率分别为5 W和15 W.出发前和回家时,电能表示数如图甲所示,若其他元件损耗电能不计,这段时间内小夏家消耗的电能为kW·h,小夏一家外出______h.小夏想利用电能表测量电热水器实际功率来判断家里的电压是否正常,他观察家中的电能表,上面标有3 200 imp/(kW·h),现仅接通一台铭牌如图乙表所示的电热水器,观察到电能表指示灯1 min内闪烁80次,则1 min内消耗电能为______J,其两端的电压______220 V.

2.4；120；90000；等于

1. 计算小夏家消耗的电能：
出发前电能表示数为1906.52 kW·h，回家后电能表示数为1908.92 kW·h。
消耗的电能为：1908.92 kW·h - 1906.52 kW·h = 2.4 kW·h。
2. 计算小夏一家外出的时间：
网络摄像头功率为5 W，路由器功率为15 W，总功率为5 W + 15 W = 20 W = 0.02 kW。
消耗的电能为2.4 kW·h，所以时间为：2.4 kW·h / 0.02 kW = 120 h。
3. 计算电热水器1 min内消耗的电能：
电能表指示灯1 min内闪烁80次，电能表标有3200 imp/(kW·h)。
1 min内消耗的电能为：80 / 3200 kW·h = 0.025 kW·h = 90000 J。
4. 判断电压是否正常：
电热水器额定功率为1500 W，1 min内消耗的电能为90000 J，实际功率为：90000 J / 60 s = 1500 W。
根据公式$P = U^2 / R，$实际功率与额定功率相同，说明电压正常，即220 V。

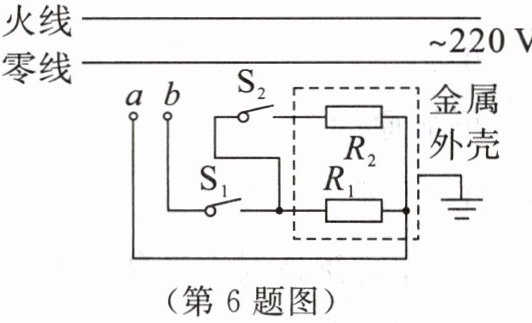

6. 某型号煎烤机有上、下两个加热盘,由两个开关控制其工作状态$.R_1$为下盘电热丝$,R_2$为上盘电热丝,两电热丝阻值相等,煎烤机的最大额定功率为2 200 W.如图所示为煎烤机的内部简化电路图(不考虑温度对电热丝阻值的影响).
(1)按照安全用电的要求,将a、b两点接入家庭电路,完成连线；
(2)煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时,1 min消耗多少电能？
(3)电热丝$R_1$的阻值是多少？

(1) 火线接a，零线接b。
(2) 最大额定功率$P = 2200 W$，电压$U = 220 V$。
根据$P = UI$，可得$I=\frac{P}{U}=\frac{2200 W}{220 V} = 10 A$。
根据$W = Pt$，$t = 1 min=60 s$，$W = 2200 W×60 s=1.32×10^{5} J$。
(3) 当$S_1$、$S_2$都闭合时，$R_1$、$R_2$并联，此时功率最大。
因为两电热丝阻值相等，且$P = P_1 + P_2$，$P_1 = P_2$，$P = 2200 W$，所以$P_1=\frac{2200 W}{2}=1100 W$。
根据$P=\frac{U^{2}}{R}$，$R_1=\frac{U^{2}}{P_1}=\frac{(220 V)^{2}}{1100 W} = 44\Omega$。
