2025年全效学习阶段发展评价八年级科学上册浙教版第15页答案
8. 如图所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像,图中有A、B两点,其中一点是路灯的发光点,另一点是路灯的像点。在图中画出水下E处的潜水员看到路灯的光路图,通过光路图区分发光点和像点。

答案

1. 确定发光点与像点：像点位置高于发光点，故B为像点，A为发光点。
2. 连接E、B两点，交空气与水的界面于O点（入射点）。
3. 过O点作垂直于界面的虚线（法线）。
4. 连接A、O两点（入射光线），标箭头方向A→O；连接O、E两点（折射光线），标箭头方向O→E。
（光路图中需体现：入射光线AO、折射光线OE、法线、界面，箭头方向正确，反向延长OE交B点）
9. 如图所示为光在空气与玻璃之间发生的反射与折射现象,已知∠1= ∠2＞∠3。那么图中
M1M2
是玻璃与空气的界面,
∠3
是折射角。

答案

M1M2；∠3

解析

根据反射定律，反射角等于入射角，∠1=∠2，故∠1和∠2为入射角和反射角，它们对应的光线分居法线两侧，因此∠1和∠2所在直线的角平分线为法线。假设N1N2为法线，则M1M2为界面（法线垂直于界面）。折射光线与法线的夹角为折射角，∠3是折射光线与法线N1N2的夹角，且∠1=∠2＞∠3，符合光从空气斜射入玻璃时折射角小于入射角的规律。故界面为M1M2，折射角为∠3。
10. 某科学实验小组在探究光的折射规律时,让一束光从空气斜射入玻璃水槽内的水中,看到如图所示的现象。
(1)请在图中分别作入射角(用字母α表示)和折射角(用字母γ表示),并给光线标上箭头。

按上述解析在图中正确标注α、γ和光线箭头（由于是文字描述，实际作答需在图上操作）。

(2)为了探究光从空气斜射入水中时折射角和入射角的关系,下列方案中正确的是______(填字母)。
A. 只测量图中的入射角和折射角,分析并得出结论
B. 保持入射角不变,进行多次实验,测量每次实验中的入射角和折射角,分析并得出结论
C. 改变入射角,进行多次实验,测量每次实验中的入射角和折射角,分析并得出结论
(
C
)

答案

(1) 按上述解析在图中正确标注α、γ和光线箭头（由于是文字描述，实际作答需在图上操作）。
(2) C

解析

(1) 入射角是入射光线与法线的夹角，用字母α表示；折射角是折射光线与法线的夹角，用字母γ表示，光线从空气进入水中，箭头方向为从空气指向水内，且方向不变（实际作图时按规范标出箭头方向，这里文字描述其指向）。
(2) 为了探究光从空气斜射入水中时折射角和入射角的关系，应改变入射角，进行多次实验，测量每次实验中的入射角和折射角，分析得出结论，避免实验的偶然性，使结论更具普遍性。A选项只测量一组数据，结论具有偶然性；B选项保持入射角不变多次实验，无法得到不同入射角下折射角与入射角的关系；C选项正确。

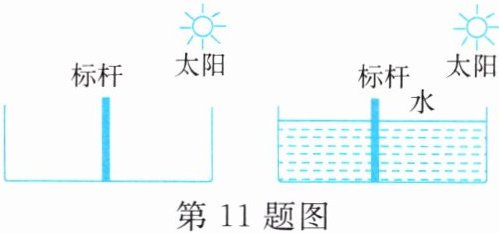

11. 如图所示是两个并排且深度相同的水池,一个装水,另一个未装水。在两池的中央各竖立着一根长度相同且比池深略高的标杆,当阳光斜照时就会在池底形成标杆的影子。下列说法中正确的是(
A
)


A.未装水的池中标杆影子较长
B.装水的池中标杆影子较长
C.装水的池中标杆没有影子
D.两池中标杆影子长度相同

答案

A

解析

未装水时，标杆顶端的太阳光沿直线传播至池底形成影子；装水时，标杆顶端（在水面上方）的太阳光从空气斜射入水中，折射角小于入射角，折射光线靠近法线，在池底的投影点比直线传播时更靠近标杆底部。因此，未装水的池中标杆影子较长。

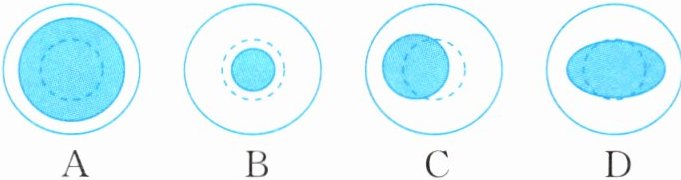

12. 手电筒发出的光竖直向下照射到一个空烧杯底部,光线投射到烧杯底部形成一个圆形光斑(如图中虚线所示),若再向烧杯中注水到一定高度时,烧杯底部的光圈会变为(
B
)

答案

B

解析

当光竖直射向介质表面时，光沿直线传播，当烧杯中注水后，光从空气射入水中，在水面处会发生折射现象，由于光从空气斜（这里光线实际是竖直向下，在注入水后，在边缘位置光线相对于水面是斜射的）射入水中时，折射光线向法线偏折，所以光线到烧杯底部时的范围会缩小，即圆形光斑直径变小。
