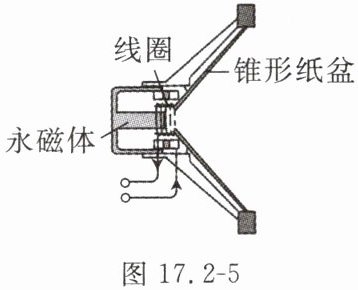

7. 提升题 图17.2-5是扬声器(喇叭)的结构图。当扬声器的线圈中通有携带声音信息的时刻变化的电流时，线圈会在永磁体的作用下带动锥形纸盆振动发声。下列说法正确的是()


A.扬声器工作时是将机械能转化为电能
B.扬声器工作时线圈中不会有电流
C.扬声器中的永磁体不会对线圈有作用力
D.扬声器的工作原理是通电线圈在磁场中受到力的作用

D

【分析】要解决这道题，需明确扬声器的工作原理、能量转化等核心知识，逐个分析选项：扬声器是将电信号转化为声信号的装置，工作时利用通电线圈在磁场中受力运动的原理，变化的电流会使线圈受力的大小和方向改变，进而带动纸盆振动发声，据此判断各选项正误。
【解析】选项A：扬声器工作时，消耗电能，使纸盆振动获得机械能，是电能转化为机械能，并非机械能转化为电能，故A错误；选项B：扬声器工作时，线圈中通有携带声音信息的变化电流，因此线圈中有电流，故B错误；选项C：通电线圈在永磁体的磁场中会受到力的作用，所以永磁体对线圈有作用力，故C错误；选项D：扬声器的工作原理是通电线圈在磁场中受到力的作用，电流变化时，线圈受力的大小和方向随之变化，带动锥形纸盆振动发声，故D正确。
【答案】D
【知识点】扬声器原理、通电导体在磁场中受力
【点评】本题考查扬声器的工作原理，属于电磁学应用的基础题目，需掌握扬声器的能量转化、工作原理等知识点，难度适中。
【难度系数】0.6

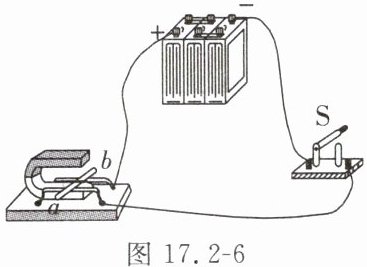

8. 图17.2-6所示的是探究通电导体在磁场中受力情况的实验装置。

(1)把导体放在磁场里,接通电源,让电流通过导体ab,会发现导体ab （选填“运动”或“静止”）。
(2)把电源的正、负极对调,使通过导体ab的电流方向与原来相反,这时导体ab 。
(3)保持电源的正、负极接线不变,对调磁体的磁极,使磁场的方向与原来相反,这时导体ab 。由此得出结论:通电导体在磁场中会受到力的作用,而且力的方向跟 的方向和 的方向都有关系。
(4)增加电源电压或增强磁体的磁性,导体的运动速度会变大,这说明导体在磁场中受到力的作用,力的大小跟 的大小和 的强弱有关。

解：
(1) 运动
(2) 向相反方向运动
(3) 向相反方向运动；电流；磁场
(4) 电流；磁场

【分析】
本题是探究通电导体在磁场中受力情况的实验，解题时需明确核心规律：通电导体在磁场中会受到力的作用，力的方向与电流方向、磁场方向有关，力的大小与电流大小、磁场强弱有关。结合实验中电流方向、磁场方向的改变，以及电流大小、磁场强弱的变化，对应分析导体的运动状态和力的影响因素即可。
【解析】
(1) 接通电源后，导体ab中有电流通过，磁场对通电导体有力的作用，因此导体ab会运动；
(2) 电源正负极对调后，导体ab中的电流方向改变，而通电导体在磁场中受力的方向与电流方向有关，受力方向随之改变，故导体ab向相反方向运动；
(3) 保持电流方向不变，对调磁体磁极，磁场方向改变，由于受力方向与磁场方向有关，因此导体ab向相反方向运动；由此可得出结论：通电导体在磁场中受力的方向跟电流方向和磁场方向都有关系；
(4) 增加电源电压时，电路中电流变大，导体运动速度变大；增强磁体磁性时，导体运动速度也变大，说明力的大小跟电流的大小和磁场的强弱有关。
【答案】
(1) 运动
(2) 向相反方向运动
(3) 向相反方向运动；电流；磁场
(4) 电流；磁场
【知识点】
通电导体在磁场受力；力的方向影响因素；力的大小影响因素
【点评】
本题为电磁学基础实验题，围绕通电导体在磁场中受力的实验展开，考查对实验现象和结论的理解，是该部分的核心基础内容，难度适中。
【难度系数】
0.7
