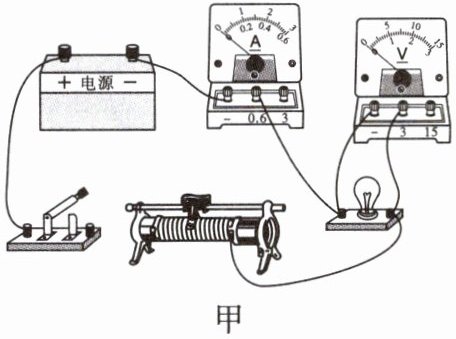

5.(2024湖北)小刚想测量标有“2.5 V 0.3 A”的小灯泡在不同工作状态下的电阻,他设计了如图甲所示的实验电路,电源电压不变。

甲
(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)在图甲中,移动滑动变阻器的滑片至最端后闭合开关,使电路中的电流在开始测量时最小。向另一端移动滑片,观察到小灯泡在电压达到0.42 V时开始发光,此时电流表示数如图乙所示,为A。

乙

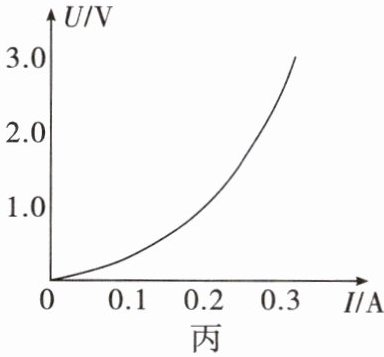

(3)根据实验数据绘制的U-I图像如图丙所示,小灯泡未发光时电阻可能为。

丙
A. 0 Ω B. 3.1 Ω C. 3.5 Ω D. 8.3 Ω
(4)随着电流的增大,滑动变阻器两端的电压,小灯泡的电阻,整个电路中的电阻。(均选填“增大”“减小”或“不变”)

(1)实物图连接：将电流表的负接线柱与滑动变阻器的左上接线柱相连，电压表的正接线柱与小灯泡的右接线柱相连
(2)左；0.12
(3)B
(4)减小；增大；减小

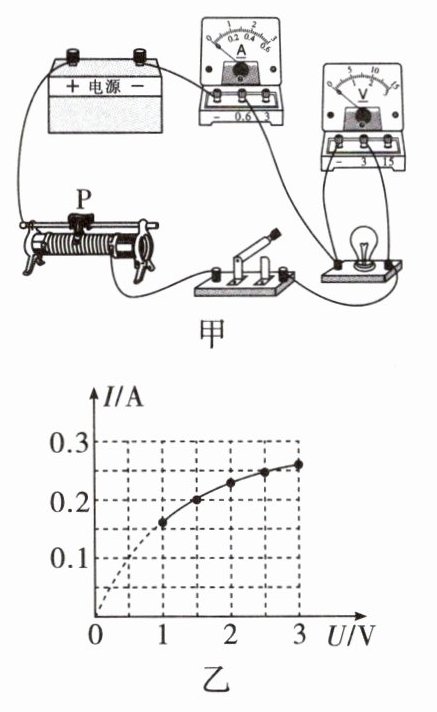

6.(2025楚雄期中)实验小组利用图甲所示的电路测量小灯泡的阻值。

(1)该实验的实验原理是。
(2)连接电路前应先开关,电路连接完成后应将滑动变阻器的滑片置于(选填“最左”或“最右”)端。
(3)闭合开关后,无论怎样移动滑片P,发现小灯泡都不发光,电流表始终无示数,电压表有示数,其原因可能是。
A.滑动变阻器断路
B.小灯泡短路
C.小灯泡断路
(4)排除故障后,测得多组电压、电流值,然后绘出了如图乙所示的$I-U$图像,当电压表的示数为1.5 V时,小灯泡的电阻是$\Omega$。
(5)小明通过分析图像发现灯丝的电阻是变化的,这是因为导体的电阻随的变化而变化。这种现象在生活中也有体现,例如家里的白炽灯在刚开灯的瞬间,灯丝(选填“容易”或“不容易”)烧断。

(1)$R=\frac{U}{I}$
(2)断开；最左
(3)C
(4)7.5
(5)温度；容易
