3. 如图所示的杠杆,O 为支点,杠杆上每个小格的长度都相等,杠杆两端所挂的每个钩码的质量都相等,杠杆处于平衡状态。下列做法中能使杠杆仍然保持平衡的是()
A.支点向左移动一个小格
B.两侧的钩码组都向支点移动一个小格
C.左侧的钩码组下面加挂一个相同的钩码,右侧的钩码组下面加挂两个相同的钩码
D.左侧的钩码组下面加挂两个相同的钩码,右侧的钩码组下面加挂一个相同的钩码
A.支点向左移动一个小格
B.两侧的钩码组都向支点移动一个小格
C.左侧的钩码组下面加挂一个相同的钩码,右侧的钩码组下面加挂两个相同的钩码
D.左侧的钩码组下面加挂两个相同的钩码,右侧的钩码组下面加挂一个相同的钩码
答案
C
用手机自拍已成为一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图,将自拍杆看成一个轻质杠杆,O 点是支点。请在图中画出:
(1)施加在 A 点最小的动力 $ F_1 $。(2)力 $ F_2 $ 的力臂 $ l_2 $。
(1)施加在 A 点最小的动力 $ F_1 $。(2)力 $ F_2 $ 的力臂 $ l_2 $。
答案
- （1）连接$OA$，过$A$点作$OA$的垂线（方向向上）得到$F_1$。
- （2）过$O$点作$F_2$作用线的垂线，得到$l_2$（作图略，按照上述方法作图即可）。
- （2）过$O$点作$F_2$作用线的垂线，得到$l_2$（作图略，按照上述方法作图即可）。

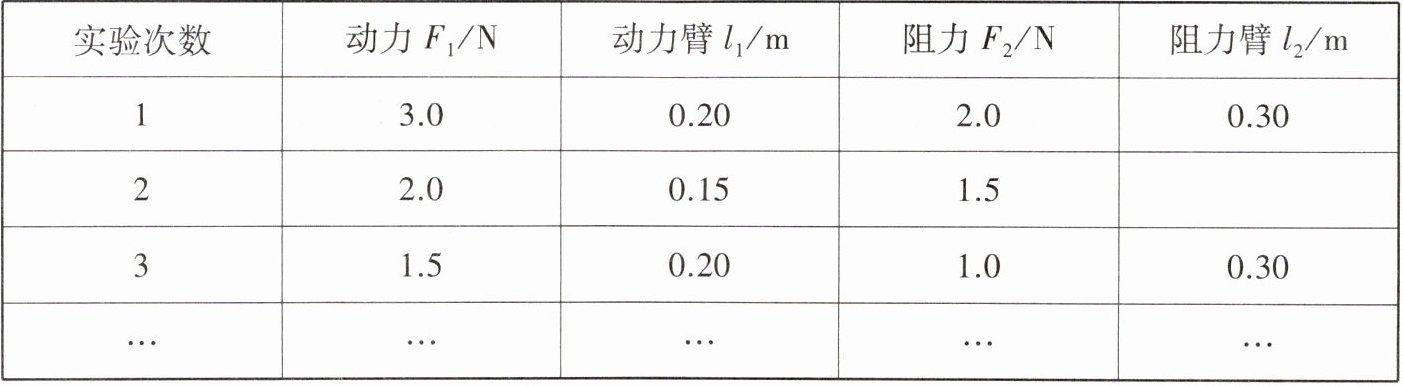

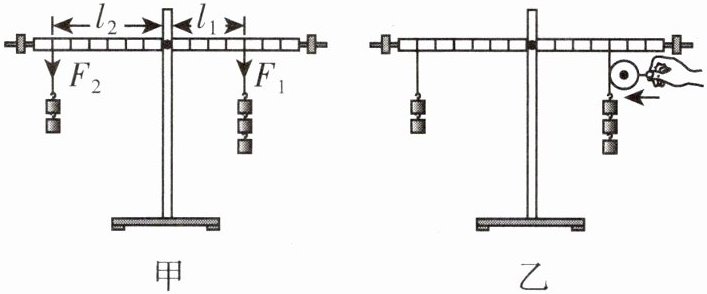

[2022·安徽]用图甲所示的装置探究杠杆的平衡条件,通过正确的实验操作,得到表中的数据。
(1)第 2 次实验数据中的阻力臂 $ l_2 $ 应为____m。
(2)第 3 次实验后,用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线(保持上端悬点不动),如图乙所示,不计摩擦,杠杆____(选填“能”或“不能”)在水平位置保持平衡,原因是____。
(1)第 2 次实验数据中的阻力臂 $ l_2 $ 应为____m。
(2)第 3 次实验后,用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线(保持上端悬点不动),如图乙所示,不计摩擦,杠杆____(选填“能”或“不能”)在水平位置保持平衡,原因是____。
答案
1. $0.20$
2. 不能；动力臂变小（或$F_{1}l_{1}\lt F_{2}l_{2}$）
2. 不能；动力臂变小（或$F_{1}l_{1}\lt F_{2}l_{2}$）
