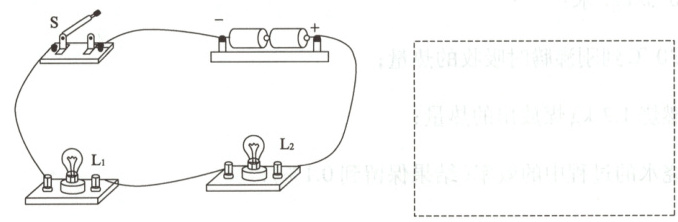

17. (1)根据实物连接图在虚线框内画出相应的电路图.

(2)按照图甲所示的电路图完成图乙中实物图连接.

(1) 电路图：

(2) 实物图连接：

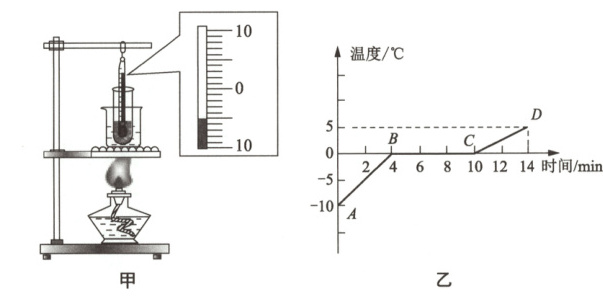

18. 图甲是小丽探究“冰的熔化规律”的实验装置.实验时,她先将冰和温度计正确放入试管内,再将试管放入大烧杯的水中加热,观察冰熔化过程中温度变化的情况.
(1)实验中,将盛有碎冰的试管放入烧杯内的水中加热,这种方法叫水浴法. 水浴法的好处是.
(2)某时刻温度计示数如图甲所示,此时温度是$^{\circ}C$,物质处于态.
(3)根据实验数据,小丽作出了冰熔化的图像,如图乙所示. 分析图像可知,冰熔化时温度变化的特点是.
(4)冰全部熔化成水后,继续用酒精灯不断加热,试管中的水(选填“会”或“不会”)沸腾.
(5)以下方法中,不能缩短加热时间的是.
A. 提高水的初温
B. 减少水的质量
C. 调大酒精灯的火焰
D. 不改变水的质量和初温,换用更小的烧杯

(1)使物质受热均匀
(2)-4；固
(3)温度保持不变
(4)不会
(5)D
