15. 如图所示的电路中，电源电压为 9 V 且保持不变。开关 S 和 $ S_1 $ 闭合后，为使电阻 $ R_1 $、$ R_2 $ 组成串联电路，甲、乙两电表都应为
电压表
(选填“电流表”或“电压表”)，此时甲、乙两电表的示数之比为 3:2，则 $ R_1 $ 和 $ R_2 $ 的电阻之比为3:2
。答案
电压表；3:2
解析
要使R₁、R₂串联，电流需依次通过R₁、R₂，电表应视为断路，故甲、乙均为电压表。串联电路中电流相等，电压与电阻成正比。甲、乙示数比为3:2，即两电阻电压比为3:2，所以R₁:R₂=3:2。
16. 一电能表显示月初时
，月末时
，则本月用电
，月末时，则本月用电4
kW·h。小明观察到电能表表盘上标明“1 200 r/(kW·h)”，他将某用电器单独接在该表上。用电器工作一段时间后，电能表转盘转过 120 r，则该用电器这段时间消耗的电能是3.6×10⁵
J。答案
4；3.6×10⁵

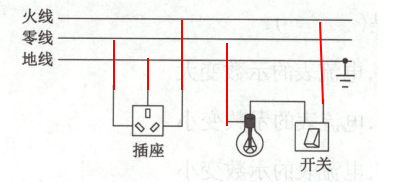

17. 学习了“生活用电”后，小爱认真观察了自家配电设备的使用情况。请你用笔画线代替导线将图中的插座、带开关的电灯正确接入电路。
答案

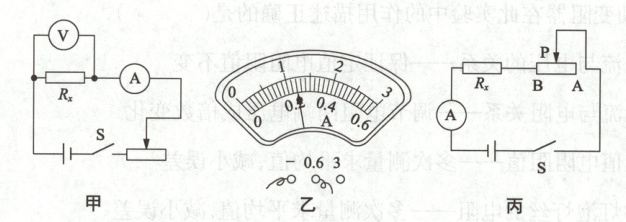

18. 为测量某待测定值电阻 $ R_x $ 的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
(1) 实验原理：
(2) 实验时将数据记录在表格中。第 3 次测量时，电流表的示数如图乙所示，为
(3) 完成上述实验后，小组同学用如图丙所示的电路也测出了 $ R_x $ 的阻值。已知滑动变阻器的最大阻值为 $ R_0 $。实验操作如下：
步骤一：闭合开关，将滑动变阻器滑片移至 A 端，记下电流表示数 $ I_a $；
步骤二：将滑动变阻器滑片移至 B 端，记下电流表示数 $ I_b $；
然后可计算出电阻，表达式为 $ R_x = $
(1) 实验原理：
$ R = \frac{U}{I} $
。(2) 实验时将数据记录在表格中。第 3 次测量时，电流表的示数如图乙所示，为
0.25
A。小组讨论后发现表格设计存在缺陷，缺陷是未设计电阻平均值栏目
。(3) 完成上述实验后，小组同学用如图丙所示的电路也测出了 $ R_x $ 的阻值。已知滑动变阻器的最大阻值为 $ R_0 $。实验操作如下：
步骤一：闭合开关，将滑动变阻器滑片移至 A 端，记下电流表示数 $ I_a $；
步骤二：将滑动变阻器滑片移至 B 端，记下电流表示数 $ I_b $；
然后可计算出电阻，表达式为 $ R_x = $
$ \frac{I_b R_0}{I_a - I_b} $
。(用 $ I_a $、$ I_b $ 和 $ R_0 $ 表示。)答案
(1) $ R = \frac{U}{I} $
(2) 0.25；未设计电阻平均值栏目
(3) $ \frac{I_b R_0}{I_a - I_b} $
(2) 0.25；未设计电阻平均值栏目
(3) $ \frac{I_b R_0}{I_a - I_b} $
