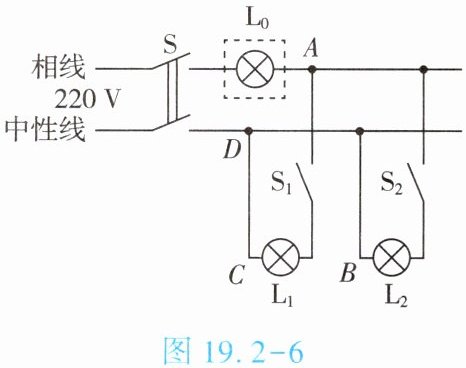

3. (★★★)关于家庭电路故障，电工师傅常用一只额定电压为220 V的灯泡L₀取代保险丝来检查每条支路的情况，如图19.2-6所示。当S、S₁闭合时，灯泡L₀与L₁均不发光；当S、S₂闭合时，灯泡L₀正常发光，L₂不发光。由此可以判断，L₁所在支路，L₂所在支路。偶遇故障，电工师傅闭合开关S、S₁和S₂后，用测电笔测A、B、C、D四个接线点，氖管均发光，若电路中只有一处故障，则是（填“AB间”“CD间”或“进户中性线”）断路。

断路；短路；进户中性线。

解：
当S、S₁闭合时，额定电压220V的L₀与L₁串联接在220V电源上，两灯均不发光，说明电路中没有电流，因此L₁所在支路断路。
当S、S₂闭合时，L₀正常发光，说明L₀两端电压等于220V电源电压，L₂两端电压为0，因此L₂所在支路短路。
闭合S、S₁和S₂后，测A、B、C、D四个接线点氖管均发光，说明四个点都与火线连通，原本直接接中性线、正常情况下不带电的D点也带电，说明D点到户外中性线的通路断开，即故障为进户中性线断路。

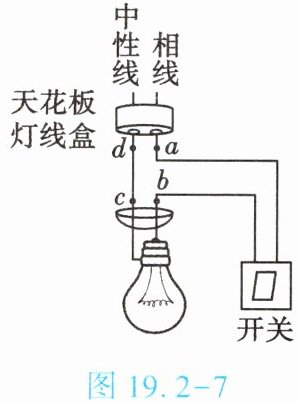

4. (★★★)如图19.2-7所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处，发现只有一处不能使测电笔的氖管发光，则故障原因可能是。

解：测电笔氖管发光说明被测点与相线连通。开关闭合后，a点直接接相线，氖管发光；b点通过闭合的开关与a连通，氖管发光；c点能使氖管发光，说明灯丝通路，c点通过灯丝与相线连通；只有d点不能使氖管发光，说明c、d之间的线路断开。
故障原因是：c、d两点间的中性线断路。

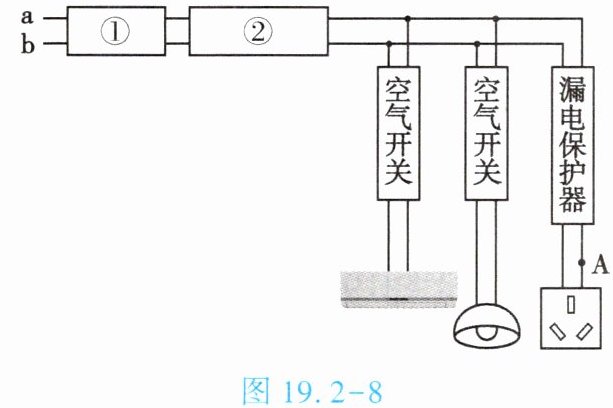

5. (★★)如图19.2-8所示是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线。下列说法正确的是 【 】

A.方框①是总开关
B.b进户线为相线
C.方框②为计量家中用电器消耗的总电能的装置
D.人触摸导线A的破损处，漏电保护器会断开

D

根据家庭入户配电系统的排布规则，进户线需先接入电能表，再接入总开关，之后接入各支路控制装置，逐一分析选项：
1. 进户线后的方框①是电能表，并非总开关，A错误；
2. 家庭电路中开关要接在相（火）线上，图中支路空气开关均连接在进户线a上，说明a为相线，b为零线，B错误；
3. 计量家中用电器消耗总电能的装置是电能表，对应方框①，方框②是总开关，C错误；
4. 人触摸导线A的破损处时，电流会通过人体流入大地，使火线与零线的电流出现差值，漏电保护器检测到漏电后会自动断开，保障人身安全，D正确。

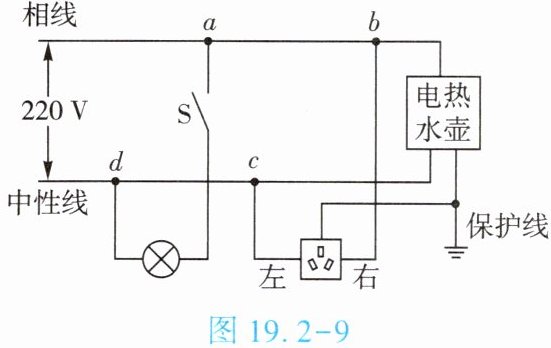

6. (★★★)如图19.2-9是某同学家的部分电路,他将电饭锅的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,电灯也不发光。拔出电饭锅的插头,电热水壶仍不能工作。用测电笔分别测试插座的左、右孔,发现氖管均发光。若电路中只有一处故障,则
【 】


A.电热水壶所在电路的$b$、$c$间短路
B.插座接的保护线断路
C.电路的$d$点到进户中性线间导线断路
D.电路的$a$、$b$间导线断路

C

逐一分析选项：
1. 选项A：若b、c间短路，会导致火线零线直接短路，进户火线上的保险丝会熔断，后续所有位置都与火线断开，测电笔测试插座左右孔时氖管都不会发光，不符合现象。
2. 选项B：保护线（地线）仅起漏电保护作用，断路不会影响用电器的正常工作，电热水壶和电灯仍可运行，不符合故障现象。
3. 选项C：若d点到进户中性线间导线断路，d点右侧的零线区域会通过电灯、电热水壶等用电器与火线连通，因此测电笔测试插座左、右孔时，氖管均能发光，同时电路无法形成完整回路，所有用电器都不能工作，完全符合题目描述的故障现象。
4. 选项D：若a、b间导线断路，插座右孔与火线断开，测电笔测试右孔时氖管不会发光，不符合现象。
综上故障为d点到进户中性线间导线断路。

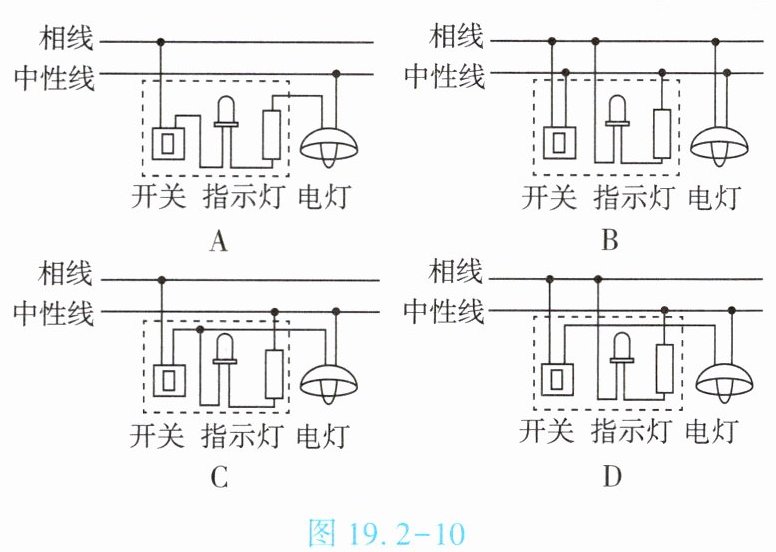

7. (★★)目前市场上有一款带小夜灯(指示灯)的家用电路开关面板售卖。当闭合开关后,指示灯发亮,对应的电灯也工作;指示灯烧坏了,闭合开关后,对应的电灯也可以继续工作。根据上面的描述,图19.2-10中符合该面板接线图的是【】

$\boldsymbol{C}$

解：
根据题意分析电路要求：
1. 指示灯烧坏后，闭合开关电灯仍可正常工作，说明指示灯与电灯互不影响，二者为并联关系；
2. 家庭电路安全接线规则要求开关必须接在相线上，断开开关时，后续用电器与相线断开，避免触电风险。
逐个分析选项：
选项A：指示灯与电灯串联，指示灯烧坏后电路断路，电灯无法工作，不符合要求。
选项B：开关接在中性线上，不符合家庭电路开关接相线的安全规范，错误。
选项C：开关接在相线上，闭合开关后指示灯与电灯并联，二者同时工作；指示灯烧坏后，电灯所在支路仍为通路，可正常工作，符合所有要求。
选项D：开关接在中性线上，相线直接连接电灯，断开开关后电灯仍与相线相连，存在安全隐患，不符合接线规则。
