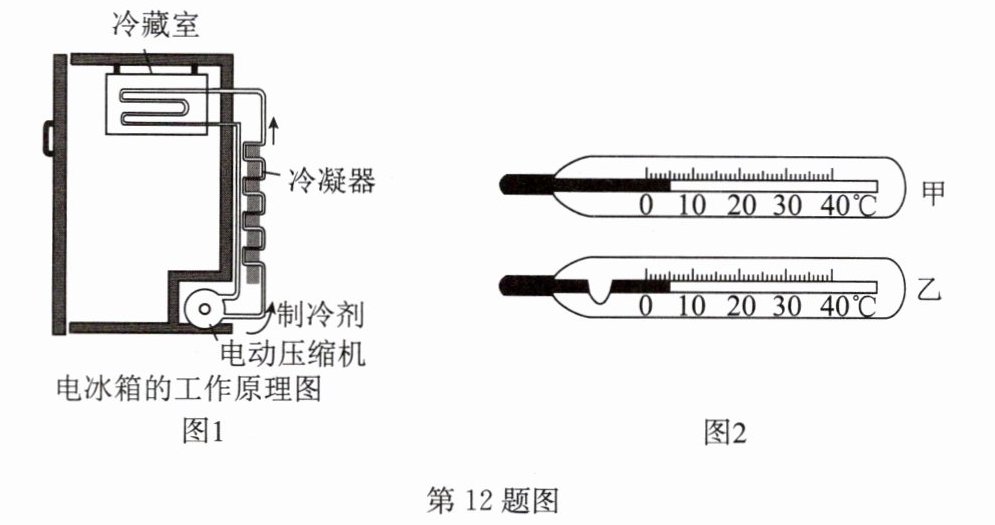

12. 如图1所示是电冰箱工作原理图.电冰箱工作原理是利用了一种制冷剂物质作为热的“搬运工”，把冰箱冷冻室里的“热”搬运到冰箱外边.

(1)工作时,电动压缩机将制冷剂压缩成高温高压蒸汽并把它送入冰箱冷凝器的冷凝管里,在冷凝器里是通过（选填“降温”或“压缩体积”）的方式将蒸气变成液体并放热,这些热被周围空气带走.冷凝器里的液态制冷剂,经过一段很细的毛细管进入冰箱内冷藏室的管子里,在这里迅速成气体并（选填“吸热”或“放热”）,使冰箱内温度降低,生成的蒸气又被压缩机抽走,压入冷凝器,再液化并把从冰箱内带出来的热放出.制冷剂这样循环流动,冰箱冷藏室里就可以保持较低的温度.
(2)夏天,小明家新买了一个外国品牌的冰箱,说明书上说冷藏室温度能保持在$0{\hspace{0pt}}^{\circ }\mathrm{C}$到$4{\hspace{0pt}}^{\circ }\mathrm{C}$之间,他想检验一下是否达标,应在冷藏室内放置图2中所示的温度计（选填“甲”或“乙”）.24小时后,为正确读数,小明（选填“能”或“不能”）把该温度计从冷藏箱中取出读数,正确操作下温度计示数如图2所示,表明该冰箱（选填“达标”或“不达标”).

12.(1)压缩体积 汽化 吸热 (2)乙 不能 不达标

【分析】
本题结合电冰箱工作原理和温度计使用考查物理知识，需分两部分思考：
1. 第(1)问：气体液化有降低温度、压缩体积两种方式，压缩机压缩制冷剂使其液化，属于压缩体积的方式；液态制冷剂在冷藏室由液态变为气态，是汽化过程，汽化吸热，可降低冰箱内温度。
2. 第(2)问：要测量0℃~4℃的冷藏室温度，需选量程合适的温度计；普通温度计读数时不能离开被测环境，否则温度会变化；根据温度计示数判断是否达标。
【解析】
(1) 电动压缩机将制冷剂压缩成高温高压蒸汽，在冷凝器中，通过压缩体积的方式使气态制冷剂液化，液化过程放热，热量被周围空气带走；液态制冷剂进入冷藏室的管子后，迅速由液态变为气态，即发生汽化，汽化过程吸热，使冰箱内温度降低。
(2) 要检验冷藏室温度是否在0℃~4℃之间，应选择量程合适的温度计，图中乙温度计符合要求；温度计读数时，不能将其从冷藏箱中取出，否则外界温度会影响测量结果；此时温度计示数为5℃，超过了4℃，因此该冰箱不达标。
【答案】
(1)压缩体积；汽化；吸热 (2)乙；不能；不达标
【知识点】
物态变化、温度计的使用
【点评】
本题将物理知识与生活中的电冰箱结合，考查液化、汽化的特点及温度计的正确使用，注重基础知识的实际应用，难度适中。
【难度系数】
0.5

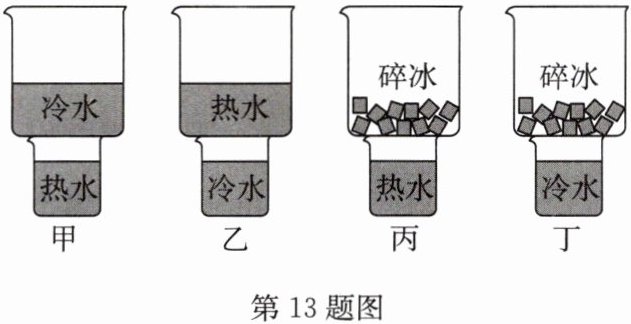

13.(2024·靖江市月考)小明同学利用冷水($20° \mathrm{C}$)、热水($80° \mathrm{C}$)和碎冰块探究“气体液化的条件”时,做了如图所示四种尝试,其中上方烧杯底部会出现小水珠的有 （）


A.只有图甲中会出现
B.只有图甲和图丙中会出现
C.只有图丙和图丁中会出现
D.图甲、图丙和图丁中会出现

13.D

【分析】要判断上方烧杯底部是否出现小水珠，需明确气体液化的核心条件：水蒸气遇冷（温度降低）时会液化成小水珠。解题思路是逐一分析每个图中上方烧杯的温度、下方容器中水蒸气的温度，判断水蒸气是否能遇冷发生液化。
【解析】
1. 分析甲图：上方烧杯是温度为20℃的冷水，下方容器是温度为80℃的热水，热水蒸发产生的高温水蒸气上升到上方温度较低的冷水烧杯，水蒸气遇冷液化，因此甲上方烧杯底部会出现小水珠。
2. 分析乙图：上方烧杯是温度为80℃的热水，下方容器是温度为20℃的冷水，上方热水的水蒸气温度与上方烧杯温度相近，下方冷水蒸发的水蒸气温度低，无法在上方烧杯遇冷液化，因此乙上方不会出现小水珠。
3. 分析丙图：上方烧杯有温度约0℃的碎冰，下方容器是温度为80℃的热水，热水蒸发的高温水蒸气上升到上方温度极低的烧杯，遇冷液化，因此丙上方烧杯底部会出现小水珠。
4. 分析丁图：上方烧杯有温度约0℃的碎冰，下方容器是温度为20℃的冷水，冷水蒸发的水蒸气温度较高，上升到上方温度极低的烧杯，遇冷液化，因此丁上方烧杯底部会出现小水珠。
综上，甲、丙、丁上方烧杯底部都会出现小水珠。
【答案】D
【知识点】气体液化的条件
【点评】本题考查气体液化的条件，核心是判断水蒸气是否遇冷，需结合各容器温度逐一分析，属于基础题，需注意区分不同容器的温度差异。
【难度系数】0.3
