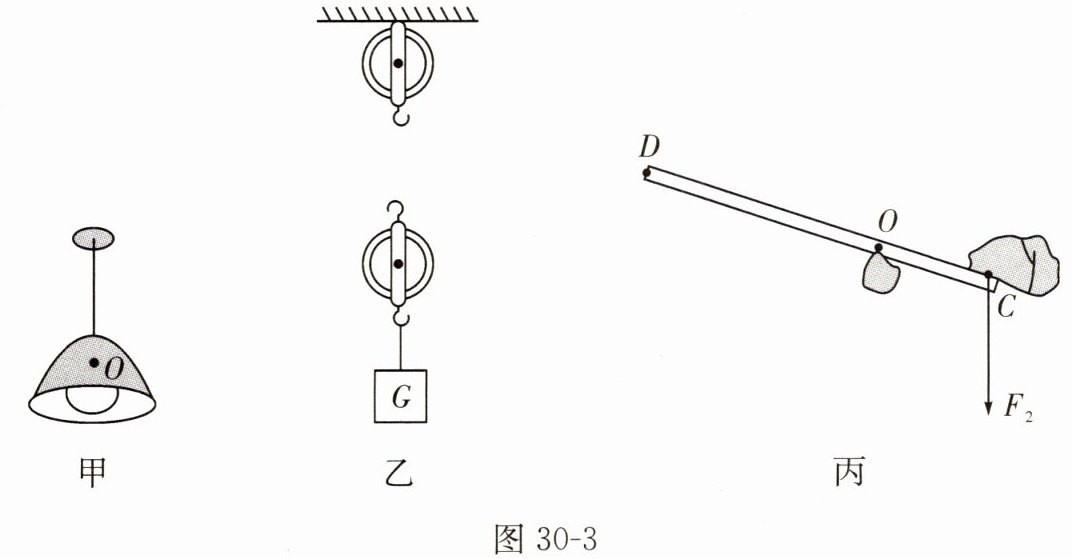

1. 如图30-3甲所示，用线将吊灯悬挂在天花板上静止，请在图中画出吊灯所受力的示意图。
2. 如图30-3乙所示，用滑轮组提升物体，请在图中画出最省力的绳子绕法。

1. 略.
2. 略.

3. 如图30-3丙所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，$F_2$是阻力。请在图中画出作用在D点的最小动力$F_1$、动力臂$l_1$和阻力臂$l_2$。

图30-3

解：
1. 根据杠杆平衡条件$F_1l_1=F_2l_2$，阻力、阻力臂一定时，动力臂越长动力越小，连接支点O与D点，线段OD就是D点处最长的动力臂，标注符号$l_1$；
2. 过D点作垂直于OD的作用力，方向斜向下，使撬棒绕支点O逆时针转动撬动石头，该力即为最小动力$F_1$，标注力的箭头与符号$F_1$；
3. 从支点O向阻力$F_2$的作用线作垂线段，标注直角符号，该垂线段即为阻力臂，标注符号$l_2$。
作图规范要求：力臂用虚线绘制，力的方向标注清晰，所有符号对应标注正确。

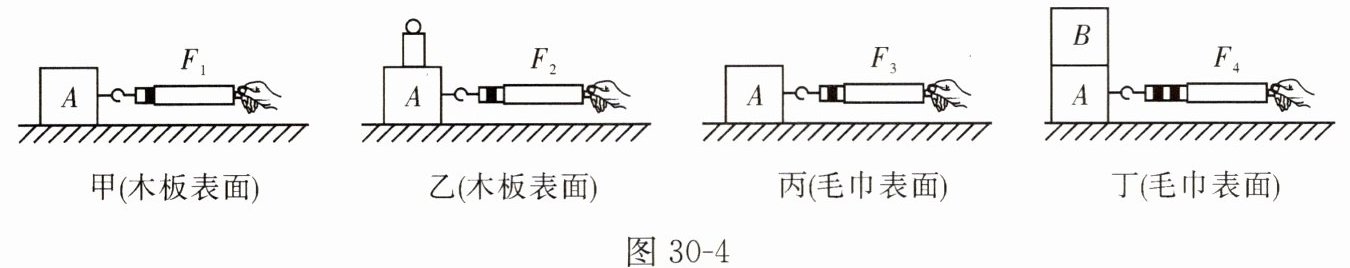

如图 30-4 所示，在“探究滑动摩擦力的大小与哪些因素有关”的实验中：

图 30-4
（1）实验过程中，必须用弹簧测力计沿方向拉着物块 A 做直线运动，这样做便能测量出滑动摩擦力的大小.
（2）在图 30-4 甲、乙、丙中，若分别用力 $ F_1 $、$ F_2 $、$ F_3 $ 拉着物块 A 匀速前进，其中 $ F_1=1\ \mathrm{N} $，$ F_2=1.5\ \mathrm{N} $，$ F_3=1.5\ \mathrm{N} $. 分析图 30-4 甲、乙可得：在接触面粗糙程度相同时，越大，滑动摩擦力越大；分析图 30-4 甲、丙可得：在压力一定时，接触面越粗糙，滑动摩擦力越.
（3）在图 30-4 丁中物块 A 上叠放一块与 A 相同的物块 B，用弹簧测力计拉着物块 A，使物块 B 随 A 一起匀速前进，此时弹簧测力计示数为 $ F_4=$N. 若物块运动过程中速度突然变大，则滑动摩擦力将（选填“变大”“变小”或“不变”）.

(1) 水平 匀速
(2) 压力 大
(3) 3 不变
