6.(2024·山东烟台中考)(多选)如图所示，电源电压保持不变，闭合开关后发现电压表无示数。假设电路中只有一个元件发生故障，则故障的原因可能是(
A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
AD
)。A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
答案
6.AD
解析
【分析】首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压。题目限定只有一个元件发生故障，且电压表无示数，需逐一分析各选项故障对电压表示数的影响，判断是否符合题意。
【解析】电路为$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，结合故障条件分析：
A选项：若$\mathrm{L}_1$短路，电压表被短路，其两端电压为0，因此电压表无示数，符合题意；
B选项：若$\mathrm{L}_2$短路，电路为通路，电压表相当于直接接在电源两端，示数等于电源电压，有示数，不符合；
C选项：若$\mathrm{L}_1$断路，电压表串联在电路中，其两端通过$\mathrm{L}_2$连接到电源两极，测电源电压，有示数，不符合；
D选项：若$\mathrm{L}_2$断路，整个电路断开，电压表无法通过断路的$\mathrm{L}_2$接到电源负极，因此电压表无示数，符合题意。
综上，故障原因可能是$\mathrm{L}_1$短路或$\mathrm{L}_2$断路。
【答案】AD
【知识点】串联电路故障分析、电压表的使用
【点评】本题为中考常见的串联电路故障分析题，需结合电压表的使用规则，逐一排查各故障下的电表示数变化，考查学生对电路故障的分析能力，难度适中。
【难度系数】0.5
【解析】电路为$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压，结合故障条件分析：
A选项：若$\mathrm{L}_1$短路，电压表被短路，其两端电压为0，因此电压表无示数，符合题意；
B选项：若$\mathrm{L}_2$短路，电路为通路，电压表相当于直接接在电源两端，示数等于电源电压，有示数，不符合；
C选项：若$\mathrm{L}_1$断路，电压表串联在电路中，其两端通过$\mathrm{L}_2$连接到电源两极，测电源电压，有示数，不符合；
D选项：若$\mathrm{L}_2$断路，整个电路断开，电压表无法通过断路的$\mathrm{L}_2$接到电源负极，因此电压表无示数，符合题意。
综上，故障原因可能是$\mathrm{L}_1$短路或$\mathrm{L}_2$断路。
【答案】AD
【知识点】串联电路故障分析、电压表的使用
【点评】本题为中考常见的串联电路故障分析题，需结合电压表的使用规则，逐一排查各故障下的电表示数变化，考查学生对电路故障的分析能力，难度适中。
【难度系数】0.5

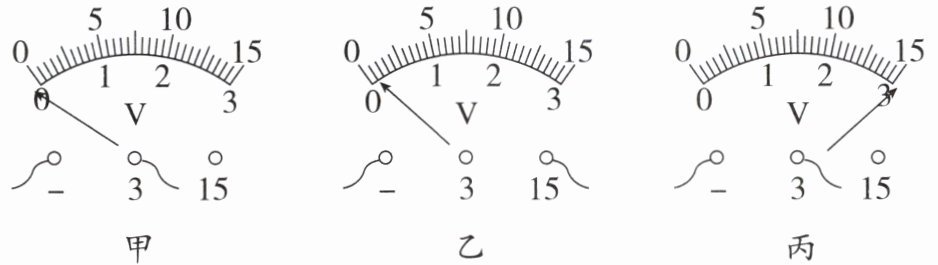

7. 小明用电压表测量电压，试触时他发现电压表的指针偏转情况如图所示，请帮助小明分析出现这些情况的原因。
图甲：
图乙：
图丙：
图甲：
电压表的正、负接线柱接反了
。图乙：
电压表选用的测量范围偏大
。图丙：
电压表选用的测量范围偏小
。答案
7.电压表的正、负接线柱接反了 电压表选用的测量范围偏大 电压表选用的测量范围偏小
解析
【分析】
要判断电压表使用中的问题，需结合电压表的正确使用规则：电流需从正接线柱流入、负接线柱流出；需根据被测电压选择合适量程，量程过大指针偏转角度小，量程过小指针会偏转过载。观察三图的接线方式与指针偏转情况，逐一分析原因。
【解析】
1. 图甲：电压表指针反向偏转，说明电流方向错误，原因是电压表的正、负接线柱接反了；
2. 图乙：电压表选用0~15V量程，指针偏转角度极小，说明所选量程过大，被测电压较小，导致指针偏转不足，原因是电压表选用的测量范围偏大；
3. 图丙：电压表选用0~3V量程，指针偏转超过最大刻度，说明被测电压超过所选量程，原因是电压表选用的测量范围偏小。
【答案】
电压表的正、负接线柱接反了；电压表选用的测量范围偏大；电压表选用的测量范围偏小
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用要点，是电学基础题型，需掌握接线柱连接和量程选择的注意事项。
【难度系数】
0.6
要判断电压表使用中的问题，需结合电压表的正确使用规则：电流需从正接线柱流入、负接线柱流出；需根据被测电压选择合适量程，量程过大指针偏转角度小，量程过小指针会偏转过载。观察三图的接线方式与指针偏转情况，逐一分析原因。
【解析】
1. 图甲：电压表指针反向偏转，说明电流方向错误，原因是电压表的正、负接线柱接反了；
2. 图乙：电压表选用0~15V量程，指针偏转角度极小，说明所选量程过大，被测电压较小，导致指针偏转不足，原因是电压表选用的测量范围偏大；
3. 图丙：电压表选用0~3V量程，指针偏转超过最大刻度，说明被测电压超过所选量程，原因是电压表选用的测量范围偏小。
【答案】
电压表的正、负接线柱接反了；电压表选用的测量范围偏大；电压表选用的测量范围偏小
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用要点，是电学基础题型，需掌握接线柱连接和量程选择的注意事项。
【难度系数】
0.6

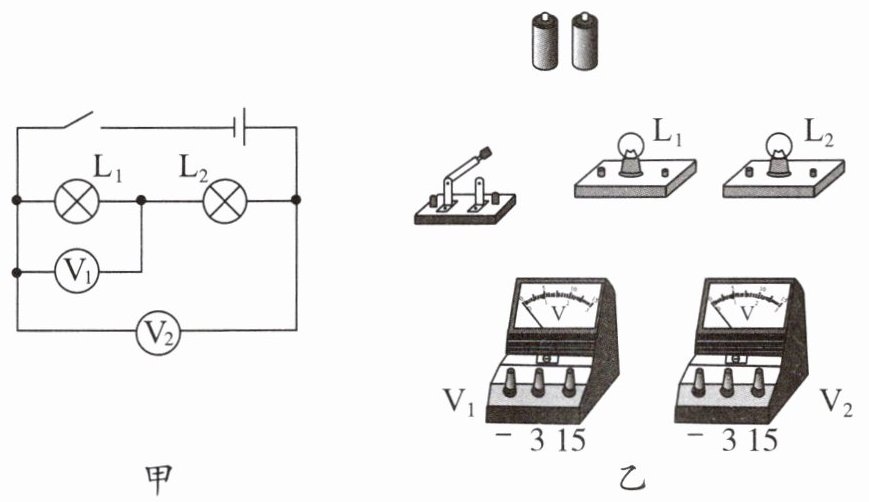

8.按图甲所示的电路图，将图乙中的实物用笔画线表示导线连接起来，要求导线不交叉。已知开关闭合后，图甲中电压表$\mathrm{V}_1$的示数是$1.8\ \mathrm{V}$，电压表$\mathrm{V}_2$的示数是$3\ \mathrm{V}$。
答案

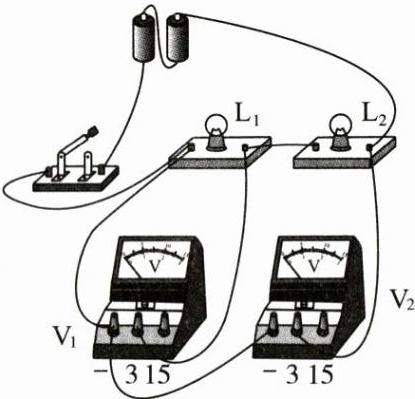

8.如图所示：
解析
【分析】首先分析图甲的电路结构：L₁与L₂串联，电压表V₁测量L₁两端的电压，电压表V₂测量电源的总电压。连接实物时，需遵循串联电路的连接规则，结合电压表示数选择电压表量程（V₁示数1.8V选0~3V量程，V₂示数3V选0~3V量程），同时保证电压表并联在被测电路两端，电流从正接线柱流入、负接线柱流出，且导线不交叉。
【解析】连接步骤如下：
1. 串联电路连接：将两节干电池串联，电源正极连接开关的一个接线柱，开关的另一接线柱连接L₁的一个接线柱，L₁的另一接线柱连接L₂的一个接线柱，L₂的另一接线柱连接电源负极，完成串联电路的搭建。
2. 连接电压表V₁：V₁并联在L₁两端，选0~3V量程，将V₁的负接线柱接L₁的左端，正接线柱接L₁的右端。
3. 连接电压表V₂：V₂并联在电源两端，选0~3V量程，将V₂的负接线柱接电源负极，正接线柱接电源正极侧，确保导线无交叉。
【答案】
【知识点】串联电路连接；电压表的使用
【点评】本题考查串联电路的实物连接及电压表的正确使用，属于电学基础操作题，需掌握电路连接的基本规则和电压表的使用要求。
【难度系数】0.5
【解析】连接步骤如下：
1. 串联电路连接：将两节干电池串联，电源正极连接开关的一个接线柱，开关的另一接线柱连接L₁的一个接线柱，L₁的另一接线柱连接L₂的一个接线柱，L₂的另一接线柱连接电源负极，完成串联电路的搭建。
2. 连接电压表V₁：V₁并联在L₁两端，选0~3V量程，将V₁的负接线柱接L₁的左端，正接线柱接L₁的右端。
3. 连接电压表V₂：V₂并联在电源两端，选0~3V量程，将V₂的负接线柱接电源负极，正接线柱接电源正极侧，确保导线无交叉。
【答案】
【知识点】串联电路连接；电压表的使用
【点评】本题考查串联电路的实物连接及电压表的正确使用，属于电学基础操作题，需掌握电路连接的基本规则和电压表的使用要求。
【难度系数】0.5

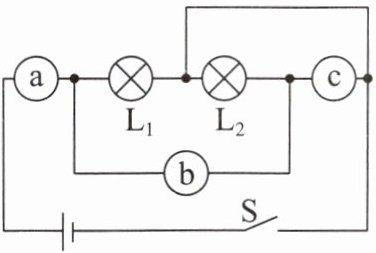

9. 如图所示，闭合开关后，L₁和L₂两个灯泡并联，a、b、c三个电表（可能是电流表或电压表）的示数依次为1.5、1.0、2.0（单位为V或A），则灯泡L₁两端的电压为
2.0
V，通过灯泡L₁的电流为0.5
A。答案
9.2.0 0.5
【解析】由题意可知，L₁ 和 L₂ 两个灯泡并联，根据电流表串联在电路中、电压表并联在电路两端，可知a、b为电流表，c为电压表，电流表a测量干路电流，电流表b测量通过灯泡 L₂的电流，电压表c测灯泡 L₁ 两端电压、灯泡 L₂两端电压和电源电压。已知 a、b、c 三个电表的示数依次为 1.5、1.0、2.0(单位为 V 或 A)，则电流表 a 的示数 $I_\mathrm{a}=1.5\ \mathrm{A},$电流表 b 的示数 $I_\mathrm{b}=1.0\ \mathrm{A},$电压表 c 的示数 $U_\mathrm{c}=2.0\ \mathrm{V},$所以灯泡 L₁ 两端的电压为 2.0 V; 由并联电路的电流规律,干路电流等于各支路电流之和可得,通过灯泡 L₁ 的电流 $I_1 = I_\mathrm{a} - I_\mathrm{b} = 1.5\ \mathrm{A}-1.0\ \mathrm{A}=0.5\ \mathrm{A}$。
【解析】由题意可知，L₁ 和 L₂ 两个灯泡并联，根据电流表串联在电路中、电压表并联在电路两端，可知a、b为电流表，c为电压表，电流表a测量干路电流，电流表b测量通过灯泡 L₂的电流，电压表c测灯泡 L₁ 两端电压、灯泡 L₂两端电压和电源电压。已知 a、b、c 三个电表的示数依次为 1.5、1.0、2.0(单位为 V 或 A)，则电流表 a 的示数 $I_\mathrm{a}=1.5\ \mathrm{A},$电流表 b 的示数 $I_\mathrm{b}=1.0\ \mathrm{A},$电压表 c 的示数 $U_\mathrm{c}=2.0\ \mathrm{V},$所以灯泡 L₁ 两端的电压为 2.0 V; 由并联电路的电流规律,干路电流等于各支路电流之和可得,通过灯泡 L₁ 的电流 $I_1 = I_\mathrm{a} - I_\mathrm{b} = 1.5\ \mathrm{A}-1.0\ \mathrm{A}=0.5\ \mathrm{A}$。
解析
【分析】要解决本题，需先判断a、b、c三个电表的类型：电流表串联在电路中，电压表并联在电路两端。题目明确L₁和L₂并联，结合电路结构，a串联在干路为电流表，b与L₂串联为电流表，c并联在电路两端为电压表。再根据并联电路的电压规律和电流规律，结合三个电表的示数，即可求出L₁两端的电压和通过L₁的电流。
【解析】1. 判断电表类型：电流表串联在电路中，电压表并联在电路两端。因L₁和L₂并联，故a是电流表（测干路电流），b是电流表（测L₂支路电流），c是电压表（测电源电压，即L₁、L₂两端电压）。
2. 确定电表示数：已知a、b、c的示数依次为1.5、1.0、2.0，因此干路电流Iₐ=1.5A，L₂的电流Iᵦ=1.0A，电路电压U=2.0V。
3. 求L₁两端电压：根据并联电路电压规律，各支路电压等于电源电压，所以L₁两端电压U₁=U=2.0V。
4. 求通过L₁的电流：根据并联电路电流规律，干路电流等于各支路电流之和，因此I₁=Iₐ - Iᵦ=1.5A -1.0A=0.5A。
【答案】2.0；0.5
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题是基础电路题，核心是掌握电流表、电压表的使用规则，以及并联电路的电流、电压特点，理清电表类型和电路规律即可解答。
【难度系数】0.3
【解析】1. 判断电表类型：电流表串联在电路中，电压表并联在电路两端。因L₁和L₂并联，故a是电流表（测干路电流），b是电流表（测L₂支路电流），c是电压表（测电源电压，即L₁、L₂两端电压）。
2. 确定电表示数：已知a、b、c的示数依次为1.5、1.0、2.0，因此干路电流Iₐ=1.5A，L₂的电流Iᵦ=1.0A，电路电压U=2.0V。
3. 求L₁两端电压：根据并联电路电压规律，各支路电压等于电源电压，所以L₁两端电压U₁=U=2.0V。
4. 求通过L₁的电流：根据并联电路电流规律，干路电流等于各支路电流之和，因此I₁=Iₐ - Iᵦ=1.5A -1.0A=0.5A。
【答案】2.0；0.5
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题是基础电路题，核心是掌握电流表、电压表的使用规则，以及并联电路的电流、电压特点，理清电表类型和电路规律即可解答。
【难度系数】0.3
