变阻器可以通过改变自身的电阻而改变电路中的电流大小，在生产生活中有着广泛的应用。
1. 机械式电位器:通过机械式旋钮调节的大小。主要应用:可调亮度的电灯，可调音量的音箱，可调温度的电熨斗等。
2. 数字电位器:利用控制的器件(集成电路)，主要应用在自动检测与控制、智能仪器仪表、消费类电子产品等中。

1.电阻 2.数字信号 电阻

【分析】
要解决本题，需掌握电位器的分类及核心工作原理：首先，机械式电位器属于变阻器的一种，变阻器通过改变接入电路的电阻调节电流，因此机械式旋钮的作用是调节电阻大小；其次，数字电位器是集成电路，依靠数字信号实现对电阻的控制，对应题目中的填空要求。
【解析】
1. 机械式电位器本质是变阻器，其工作原理是改变接入电路的电阻来调节电流，因此通过机械式旋钮可调节电阻的大小；
2. 数字电位器是集成电路，它利用数字信号来控制电阻，广泛应用于各类电子设备中。
【答案】
1.电阻 2.数字信号 电阻
【知识点】
变阻器的应用、数字电位器原理
【点评】
本题为电学基础概念题，考查电位器的分类及特点，属于识记类知识点，难度较低，要求学生准确区分两类电位器的核心特征。
【难度系数】
0.8

要点 正确使用滑动变阻器

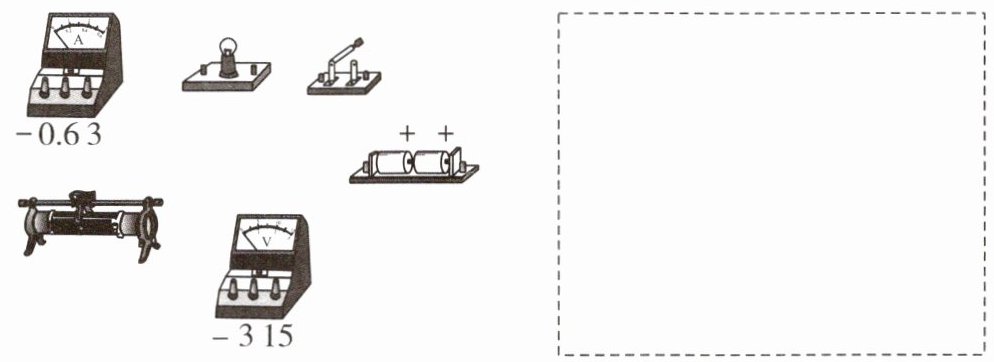

【典型例题】现有如图所示的实验器材，要求用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5 A，并用滑动变阻器改变灯泡的电流，当滑片向右滑动时灯泡变亮。

(1)按要求连接实物图。
(2)在虚线框内画出相应的电路图。
(3)在闭合开关前，滑片应调到最（选填“左”或“右”）端。
(4)滑动变阻器的作用是。
(5)当滑动变阻器的两个接线柱接入电路时，灯泡很亮，移动滑片起不到改变电阻的作用。

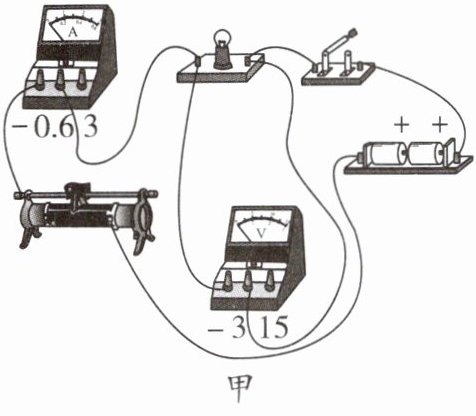

（1）如图甲所示：
（2）如图乙所示：
（3）左 （4）保护电路，通过改变电阻来改变电路中的电流和灯泡两端的电压
（5）最上面

【分析】
本题是电学实验基础题，需明确实验要求：测灯泡电流和电压，电流约0.5A，滑动变阻器改变电流且滑片右滑时灯泡变亮。连接实物时，电流表串联选0~0.6A量程，电压表并联灯泡选0~3V量程；滑动变阻器需“一上一下”接线，滑片右滑灯泡变亮说明接入电阻变小，故接右下接线柱。闭合开关前滑动变阻器要调至最大阻值处，滑动变阻器作用是保护电路和改变电流、电压；若接最上面两个接线柱，电阻为0，移动滑片无作用，灯泡很亮。
【解析】
1. 实物连接：
电流表：串联在电路中，电流从“0.6”接线柱流入、“-”接线柱流出（量程匹配约0.5A的电流）；
电压表：并联在灯泡两端，电流从“3”接线柱流入、“-”接线柱流出（量程匹配两节干电池的总电压3V）；
滑动变阻器：接右下接线柱和任意一个上接线柱，使滑片右滑时接入电阻减小，电流变大，灯泡变亮，连接后如图甲所示。
2. 电路图：
按实物电路，依次画出电源、开关、滑动变阻器、电流表、灯泡串联，电压表并联在灯泡两端，对应如图乙所示。
3. 闭合开关前，滑动变阻器应调至最大阻值处：因接右下接线柱，滑片在左端时接入电阻丝最长、电阻最大，故填“左”。
4. 滑动变阻器的作用：一是保护电路，二是通过改变接入电阻，改变电路电流和灯泡两端电压，满足实验要求。
5. 滑动变阻器接最上面两个接线柱时，接入金属杆，电阻为0，电路电流最大，灯泡很亮，移动滑片无法改变电阻，故填“最上面”。
【答案】
（1）如图甲所示；（2）如图乙所示；（3）左；（4）保护电路，通过改变电阻来改变电路中的电流和灯泡两端的电压；（5）最上面
【知识点】
滑动变阻器的使用、电流表和电压表的使用、电路连接
【点评】
本题考查电学实验核心基础操作，涵盖滑动变阻器、电表的使用规则及电路连接方法，是电学实验的典型题型，需掌握滑动变阻器的接线与作用。
【难度系数】
0.6
