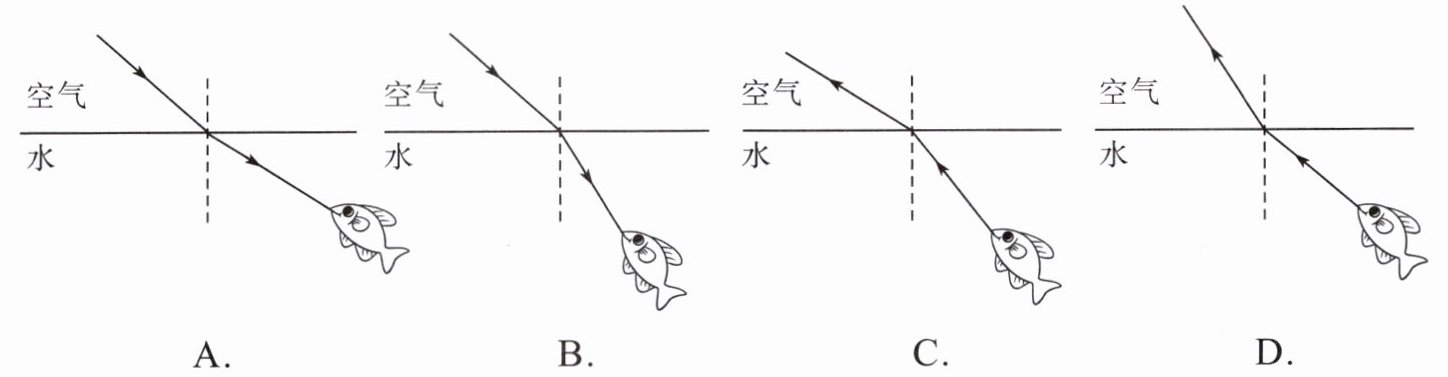

2. 在岸上的人用鱼叉对准水中的鱼叉下去，往往叉不到鱼。下列选项中能正确解释上述现象的是（
C
）答案
2. C

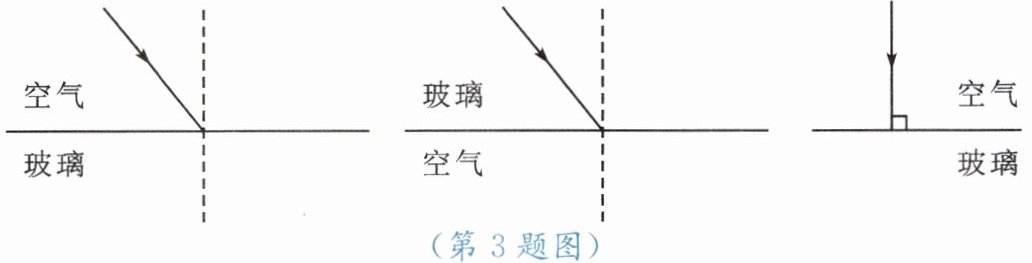

3. 画出下列各图中光的大致传播方向。
(第3题图)
(第3题图)
答案
解：
1. 左图（光从空气斜射入玻璃）：
根据光的折射规律，光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角，在玻璃区域法线的另一侧画出折射光线，标注指向玻璃内部的传播箭头。
2. 中图（光从玻璃斜射入空气）：
根据光的折射规律，光从玻璃斜射入空气时，折射光线远离法线，折射角大于入射角，在空气区域法线的另一侧画出折射光线，标注指向空气内部的传播箭头。
3. 右图（光从空气垂直射入玻璃）：
光垂直入射到两种介质的分界面时，传播方向不发生偏折，沿竖直向下方向在玻璃区域画出带向下箭头的直线即可。
1. 左图（光从空气斜射入玻璃）：
根据光的折射规律，光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角，在玻璃区域法线的另一侧画出折射光线，标注指向玻璃内部的传播箭头。
2. 中图（光从玻璃斜射入空气）：
根据光的折射规律，光从玻璃斜射入空气时，折射光线远离法线，折射角大于入射角，在空气区域法线的另一侧画出折射光线，标注指向空气内部的传播箭头。
3. 右图（光从空气垂直射入玻璃）：
光垂直入射到两种介质的分界面时，传播方向不发生偏折，沿竖直向下方向在玻璃区域画出带向下箭头的直线即可。
1. 如图所示，将筷子放在盛有水的玻璃杯里，可以看见筷子弯折了，这是光的（
A.折射现象
B.反射现象
C.漫反射现象
D.镜面反射现象
A
）A.折射现象
B.反射现象
C.漫反射现象
D.镜面反射现象
答案
1. A
2. 一束光由空气射入水中，若入射角逐渐增大，则折射角 （
（第1题图）
A.逐渐减小，且总小于入射角
B.逐渐增大，且总小于入射角
C.逐渐增大，且总大于入射角
D.逐渐减小，且总大于入射角
B
）（第1题图）
A.逐渐减小，且总小于入射角
B.逐渐增大，且总小于入射角
C.逐渐增大，且总大于入射角
D.逐渐减小，且总大于入射角
答案
2. B

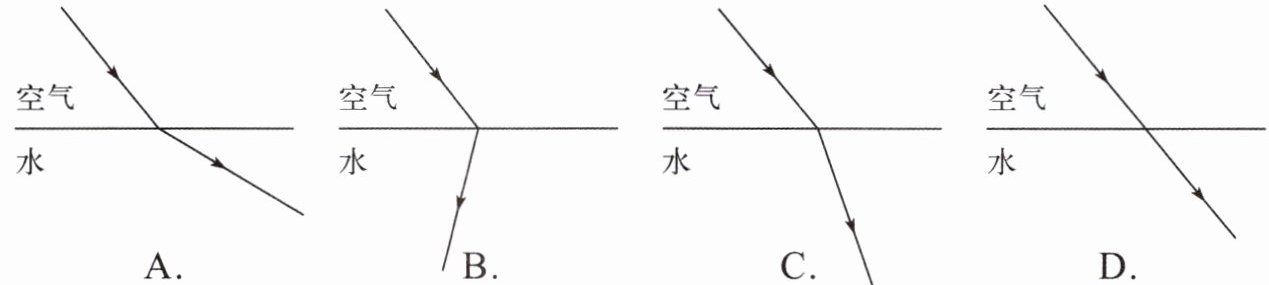

3. 下列图中能正确表示光从空气斜射入水中的情况的是 （
C
）答案
3. C
4. 从斜上方看玻璃台板底下的照片时，感觉照片位置比照片的实际位置偏
高
（选填“高”或“低”），看到的是照片的虚
（选填“实”或“虚”）像。这是光在空气和玻璃界面发生折射
形成的。答案
4. 高 虚 折射

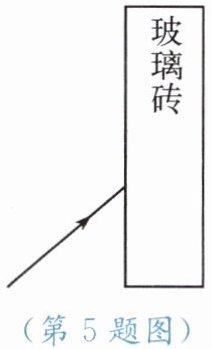

5. 如图所示，一束光射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的光路（注意标出法线）。
（第5题图）
（第5题图）答案
解：
1. 过入射光线与玻璃砖左侧界面的入射点，作垂直于左侧界面的虚线，即为第一次折射的法线，标注垂直符号。
2. 根据光从空气斜射入玻璃中时折射角小于入射角的规律，在玻璃砖内部法线的另一侧画出折射光线，折射光线向法线偏折，标注表示传播方向的箭头。
3. 上述玻璃内的折射光线传播到玻璃砖右侧界面的出射点，过出射点作垂直于右侧界面的虚线，即为第二次折射的法线，标注垂直符号。
4. 根据光从玻璃斜射入空气中时折射角大于入射角的规律，在玻璃砖右侧的空气中画出出射光线，最终出射光线与初始入射光线平行，标注表示传播方向的箭头。
1. 过入射光线与玻璃砖左侧界面的入射点，作垂直于左侧界面的虚线，即为第一次折射的法线，标注垂直符号。
2. 根据光从空气斜射入玻璃中时折射角小于入射角的规律，在玻璃砖内部法线的另一侧画出折射光线，折射光线向法线偏折，标注表示传播方向的箭头。
3. 上述玻璃内的折射光线传播到玻璃砖右侧界面的出射点，过出射点作垂直于右侧界面的虚线，即为第二次折射的法线，标注垂直符号。
4. 根据光从玻璃斜射入空气中时折射角大于入射角的规律，在玻璃砖右侧的空气中画出出射光线，最终出射光线与初始入射光线平行，标注表示传播方向的箭头。
