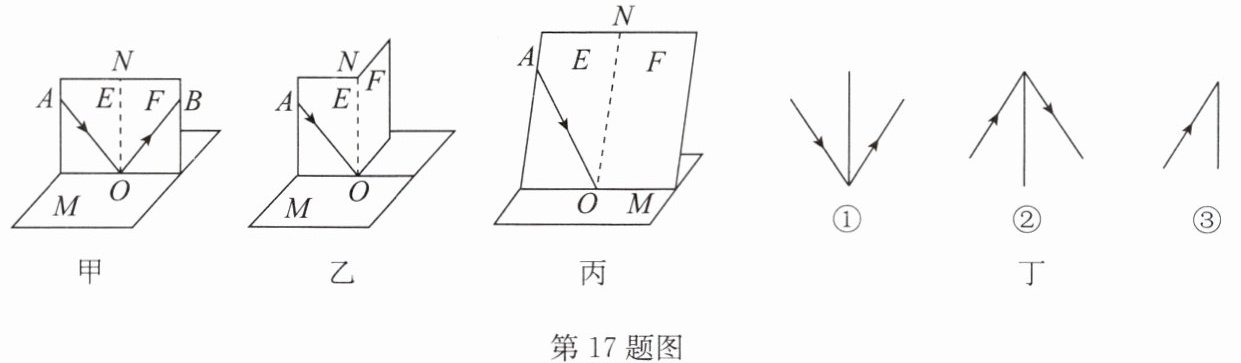

17.如图所示,在“探究光的反射规律”的实验中,平面镜M放在水平桌面上,E、F是两块粘接起来的硬纸板,垂直于镜面且可绕ON转动.

(1)如图甲,若将一束光贴着纸板F沿BO射到O点,光将沿图中的方向射出,因为在光的反射现象中光路是的.
(2)如图乙,以法线ON为轴线,把纸板F向后缓慢旋转,在F上(选填“能”或“不能”)看到反射光线OB,这样做的目的是.
(3)要完成本实验,除了图中出现的实验器材外,还应补充一个测量仪器是.
(4)实验中为了使光线能在纸板上显示出来,方便实验研究,你该采取的操作是.
A.向纸板喷烟或雾 B.使光束垂直于纸板射到O点
C.使光束贴着纸板射到O点
(5)实验过程中若将纸板倾斜,如图丙所示,让光仍贴着纸板沿AO方向射向镜面,此时反射光(选填“在”或“不在”)纸板F这一平面内;通过平面镜观察镜中硬纸板的像,则看到的像是图丁中的(填序号).

17.(1)OA 可逆 (2)不能 探究反射光线、入射光线和法线是否在同一平面内 (3)量角器 (4)C (5)不在 ③

【分析】
本题围绕“探究光的反射规律”的实验展开，需结合光的反射定律的相关知识逐一分析各问题：
1. 第(1)问：根据光的反射中光路可逆的特点，当光逆着原反射光线入射时，会沿原入射光线射出，由此判断光线方向；
2. 第(2)问：依据光的反射定律，反射光线、入射光线和法线在同一平面内，将纸板F向后旋转后，F与入射光线、法线所在平面分离，故无法看到反射光线，该操作目的是验证三线是否共面；
3. 第(3)问：实验中需要测量入射角和反射角的大小，因此需要补充测量角度的仪器；
4. 第(4)问：要使光线在纸板上显示，需让光束贴着纸板传播，这样光线能在纸板上留下清晰路径，据此选择操作；
5. 第(5)问：纸板倾斜时，法线仍垂直于镜面，反射光线与入射光线、法线仍共面，但该平面与倾斜的纸板F不在同一平面，故反射光不在F平面内；再结合平面镜成像的特点，判断镜中硬纸板的像。
【解析】
(1) 根据光的反射中光路是可逆的，若光沿BO入射，会沿原入射光线OA方向射出，故答案为OA，光路可逆；
(2) 以法线ON为轴线旋转纸板F，由于反射光线、入射光线和法线在同一平面内，此时F与入射光线所在平面不在同一平面，因此在F上不能看到反射光线OB，该操作目的是探究反射光线、入射光线和法线是否在同一平面内；
(3) 实验中需要测量入射角和反射角的度数，因此还需要补充量角器；
(4) 使光束贴着纸板射到O点，光线能在纸板上显示出传播路径，方便实验研究，故选C；
(5) 纸板倾斜后，反射光线与入射光线、法线仍共面，但该平面与倾斜的纸板F不在同一平面，故反射光不在纸板F平面内；根据平面镜成像的特点，镜中硬纸板的像与原纸板关于镜面对称，观察图丁，符合的是序号③。
【答案】
(1) OA；可逆 (2) 不能；探究反射光线、入射光线和法线是否在同一平面内 (3) 量角器 (4) C (5) 不在；③
【知识点】
光的反射定律；光路可逆；平面镜成像
【点评】
本题是探究光的反射规律的基础实验题，全面考查了实验的核心要点，包括光路可逆性、三线共面的验证、实验器材选择、实验操作的目的以及纸板倾斜时的现象分析，还结合了平面镜成像的知识，需要学生熟练掌握光的反射定律的相关内容和实验操作细节。
【难度系数】
0.6

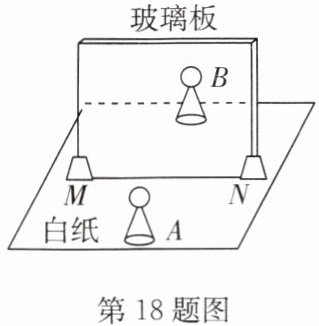

18.在“探究平面镜成像特点”的实验中，如图所示，在水平桌面上平铺一张中间画线MN的白纸.将玻璃板沿着画线竖立在白纸上，在玻璃板前放棋子A，可以看到它在玻璃板后的像，再拿另一个外形与棋子A相同的棋子B放在玻璃板后，移动棋子B直到与棋子A的像完全重合，在白纸上记下棋子A和棋子B的位置.

(1)你认为本实验应选择在较(选填“暗”或“亮”)的环境中进行，实验效果会好些.若只有黑、白两色棋子(大小、形状完全一样)，选用(选填“白色”或“黑色”)棋子作为棋子A更好.
(2)棋子B与棋子A的像完全重合，说明像的大小与物的大小，此时棋子B的作用是替代(选填“棋子A”或“棋子A的像”)来确定像的位置.
(3)移去棋子B，在原来棋子B位置上放置一块光屏，(选填“透过玻璃板”或“直接”)观察光屏，光屏上(选填“能”或“不能”)呈现棋子A的像，说明平面镜成像.
(4)在实验过程中，将玻璃板绕MN轴转向棋子A，发现镜中棋子A的像(选填“转向自己”“转离自己”或“不动”).

18.(1)亮 白色 (2)相等 棋子A的像 (3)直接 不能 虚 (4)转向自己

【分析】
本题围绕“探究平面镜成像特点”的实验展开，需结合实验原理、操作要点和成像规律分析各问题：
1. 实验环境选择：暗环境中棋子A的像更清晰，因为亮环境下周围光线会干扰像的观察；棋子选白色是因为白色反光强，成像更明显。
2. 等效替代法：外形相同的棋子B与A的像重合，说明像与物大小相等，此时B替代A的像来确定像的位置。
3. 虚像判断：光屏需直接观察（透过玻璃板看到的是像而非光屏），虚像无法用光屏承接，因此光屏不能呈现像。
4. 成像对称性：平面镜成像关于镜面对称，玻璃板绕MN转向A时，像会随镜面转动，转向自己。
【解析】
(1) 实验应在较暗的环境中进行，因为暗环境中棋子A的像与周围环境对比度高，成像更清晰；白色棋子反光能力强，比黑色棋子成像更明显，故选用白色棋子作为A。
(2) 棋子B与A的像完全重合，说明像与物的大小相等；实验中用外形相同的棋子B替代棋子A的像，以此确定像的位置，这是等效替代法的应用。
(3) 移去B后，在原B位置放置光屏，需直接观察光屏（透过玻璃板看到的是A的像，无法判断光屏是否承接像）；由于平面镜成虚像，虚像不能用光屏承接，因此光屏上不能呈现A的像。
(4) 根据平面镜成像的对称性，物与像关于镜面对称，当玻璃板绕MN轴转向棋子A时，镜中A的像会随镜面转动，转向自己。
【答案】
18.(1)亮 白色 (2)相等 棋子A的像 (3)直接 不能 虚 (4)转向自己
【知识点】
平面镜成像特点，探究平面镜成像实验，虚像的概念
【点评】
本题是探究平面镜成像特点的经典实验题，考查实验环境选择、等效替代法应用、虚像判断及成像对称性，覆盖实验核心知识点，需学生理解实验设计的逻辑，属于基础实验类题目。
【难度系数】
0.6
