1. 用电路元件符号表示电路连接的图叫作____________。电池的电路元件符号是____________，灯泡的电路元件符号是____________。

电路图
;
;

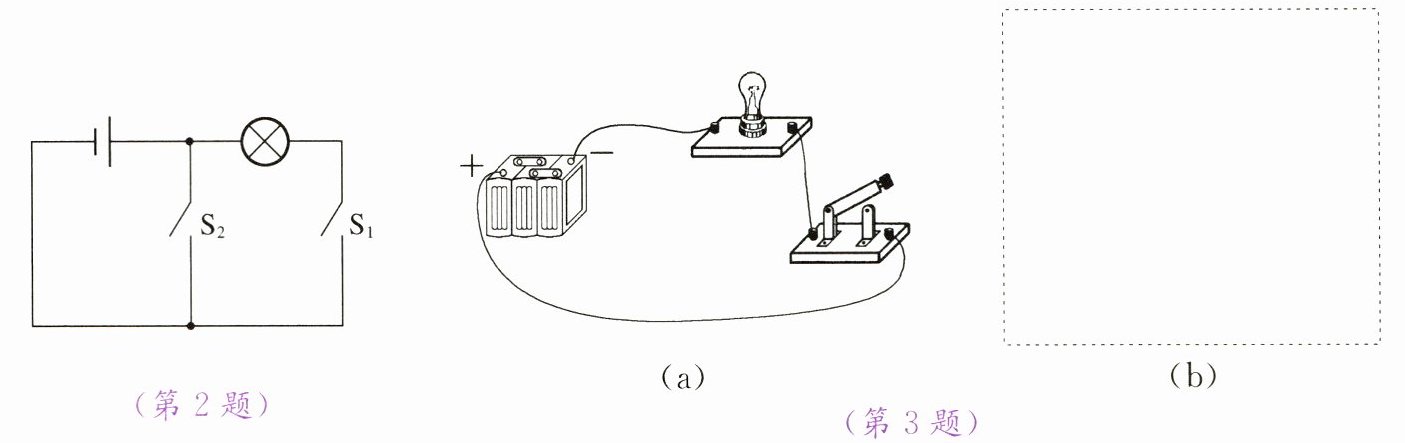

2. 通常情况下，电路有________、______和________三种电路状态。如图所示，试判断下列情况下电路各处于什么状态。
（1）开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都断开，电路为________。
（2）开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开，灯泡中________（选填“有”或“无”）电流，电路为________。
（3）开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合，灯泡中________（选填“有”或“无”）电流，电路为________。

通路
; 断路
; 短路
; 断路
; 有
; 通路
; 无
; 短路
;

3. 请在图(b)虚线框内画出图(a)所示的实物电路的电路图。

思维导航
◆ 学习电路时运用的研究方法。
（1）通过“活动13.2 使一个灯泡亮起来”，学会画简单的电路图。（“探究之路”第6题）
（2）通过实验探究，对比认识电路的三种状态——通路、断路和短路（“问题解决”第8题），如下表所示。
| 电路状态 | 基本特征 |
| ---- | ---- |
| 通路 | 开关闭合，电路中有电流通过，用电器工作，如灯泡通电会发光 |
| 断路 | 开关断开，电路中没有电流通过，用电器不工作 |
| 短路 | 电源短路：电源正、负两极之间不经过用电器，用导线直接相连。危害：会损坏电源（“探究之路”第4题）
用电器短路：用电器两端不经过其他用电器，用导线直接相连。后果：该用电器中无电流，不工作 |
（3）用电路图来建立实物电路模型。
◆ 画电路图的一些规范要求。（“问题解决”第11题）
为了使电路图能够准确地表示实物电路，画电路图时应注意规范化：
（1）准确使用各种元件的规定符号。
（2）导线一般要横平竖直，导线与元件不能断开，元件不能画在拐角处。
（3）画电路图时一般沿着电流方向画线。
（4）注意元件的摆放位置，电路图要尽可能简洁、美观。
