实验数据
|实验序号|A处的电流$I_A$/A|B处的电流$I_B$/A|C处的电流$I_C$/A|
| ---- | ---- | ---- | ---- |
|1| | | |
|2| | | |
|…| | | |
实验结论

0.3
; 0.3
; 0.3
; 0.4
; 0.4
; 0.4
; 0.5
; 0.5
; 0.5

串联电路中各处的电流是________的，$I_A$______$I_B$______$I_C$。（后两空均选填“＞”“＜”或“=”）

相等
; =
; =

1.既然各处都在同一个电路中,可能与串联电路一样,电流__________。

处处相等

2.电流由一条干路分别流到两条支路，干路中的电流可能________两条支路中电流之和。

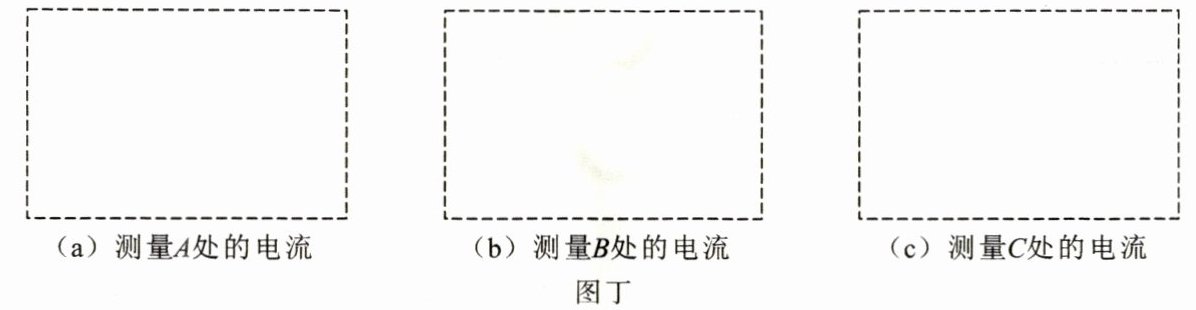

根据猜想，设计实验，并在下面对应的虚线框中画出你设计的实验电路图，与同学交流。

流讨论。

实验步骤
1.根据图丁(a)连接电路，合理选择电流表量程。连接电路时，开关处于断开状态。
2.检查无误后，闭合开关，读出电流表在A点处的示数，并把测得的干路电流$I_A$填入表中。
3.断开开关，分别按照图丁(b)(c)连接电路，分别读出电流表在B、C两处的示数，并把测得的各支路的电流$I_B$、$I_C$填入表中。
4.更换不同规格的小灯泡或者电源电压，重复上述实验步骤，再测量1～2次，并把测得的各点的电流表示数填入表中。

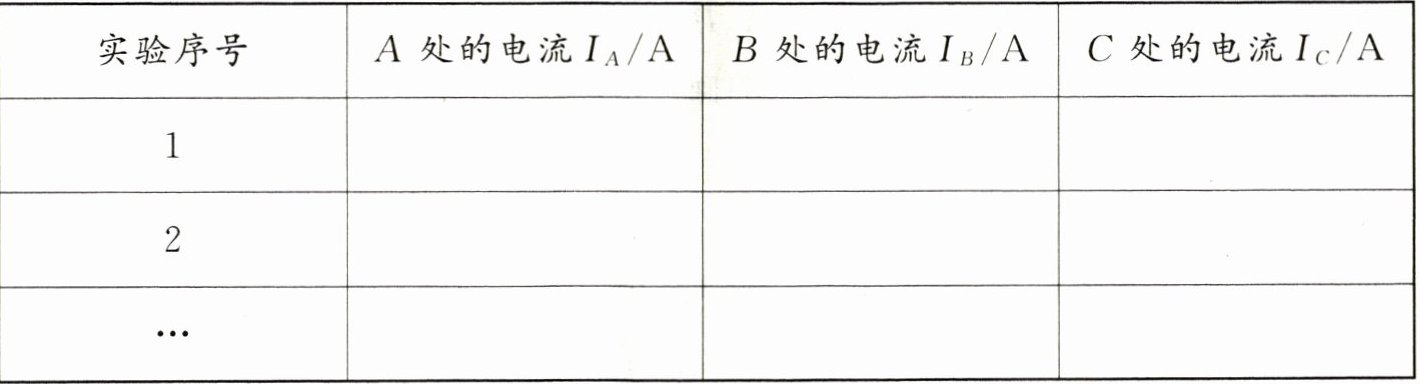

实验数据

实验结论
并联电路中，干路中的电流________两条支路中电流之和。
$I_A$______(选填“＞”“＜”或“=”) $I_B+I_C$。
整理器材
实验结束后，认真整理实验器材，保持实验台面整洁。
27

等于
; 0.1 ; 0.1 ; 0.2 ; 0.2 ; 0.3 ; 0.5 ;
;
;
; 等于
; =
;
;
;
;
