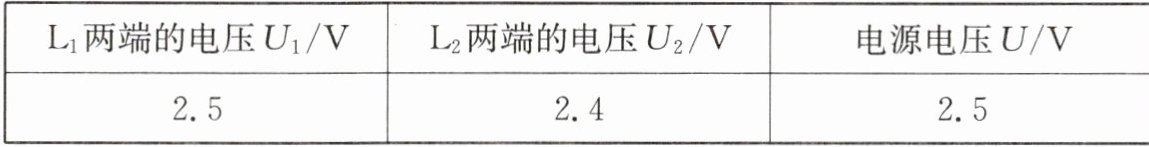

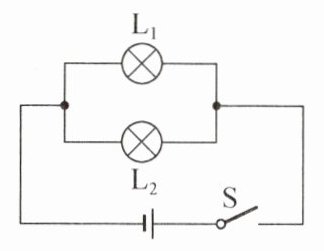

8. 同学们按照正确的操作要求进行“探究并联电路电压规律”的实验，电路如图所示，实验数据记录在表格中，下列观点正确的是 （ ）
A. 小红看到书上写着“并联电路各支路两端的电压相等”，认为实验数据一定是错误的
B. 小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端的电压不相等
C. 小刚认为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压不同是因为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的规格不同
D. 小明认为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压不同是实验误差造成的，建议改变灯泡规格，多次实验
A. 小红看到书上写着“并联电路各支路两端的电压相等”，认为实验数据一定是错误的
B. 小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端的电压不相等
C. 小刚认为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压不同是因为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的规格不同
D. 小明认为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压不同是实验误差造成的，建议改变灯泡规格，多次实验
答案
D

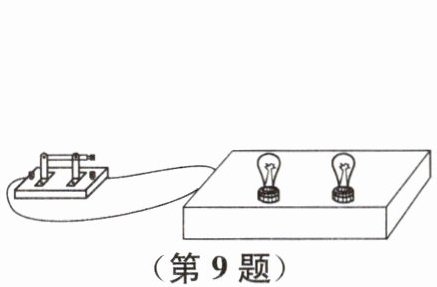

9. 如图所示,纸盒外有两只灯泡和一个开关,闭合开关,两灯都亮,断开开关,两灯都不亮.下列判断正确的是
（ ）
A. 两只灯泡一定是串联的
B. 两只灯泡一定是并联的
C. 通过两只灯泡的电流可能相等
D. 两只灯泡两端的电压不可能相等
（ ）
A. 两只灯泡一定是串联的
B. 两只灯泡一定是并联的
C. 通过两只灯泡的电流可能相等
D. 两只灯泡两端的电压不可能相等
答案
C

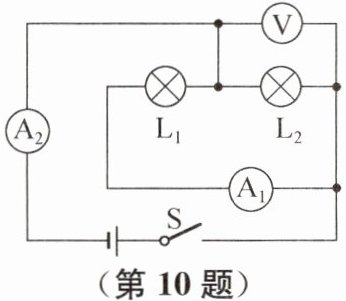

10. 在如图所示的电路中,电源电压不变,闭合开关 S,电流表 A₁、A₂的示数分别为 0.2 A 和0.5 A,电压表的示数为 3 V.下列说法错误的是（ ）
A. 电压表能测量出 L₁两端的电压
B. 通过 L₁的电流为 0.2 A
C. 通过 L₂的电流为 0.5 A
D. 电源电压为 3 V
A. 电压表能测量出 L₁两端的电压
B. 通过 L₁的电流为 0.2 A
C. 通过 L₂的电流为 0.5 A
D. 电源电压为 3 V
答案
C

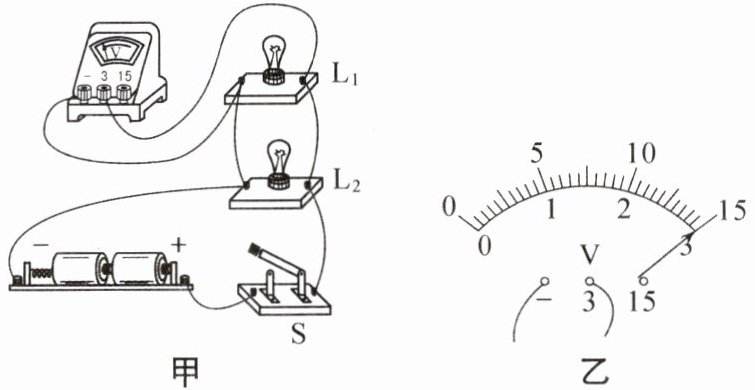

11. 初中物理实验操作考试中，小辉同学为“探究并联电路中电压特点”的实验设计并连接好如图甲所示的实物电路.
(1)连接电路时开关应处于________状态.
(2)小辉用电压表测量小灯泡$\mathrm{L}_{1}$两端的电压时，闭合开关$\mathrm{S}$，观察到小灯泡$\mathrm{L}_{1}$发光，$\mathrm{L}_{2}$不发光，故障可能是________.
(3)排除故障后，小辉用电压表分别测量了小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压及电源电压，电压表示数均如图乙所示，为________$\mathrm{V}$；为了避免实验的________，小辉更换不同规格的小灯泡进行了多次测量，发现电压表示数始终如图乙所示.由此她得出的结论是：并联电路中各支路两端的电压________，且________电源电压.
(1)连接电路时开关应处于________状态.
(2)小辉用电压表测量小灯泡$\mathrm{L}_{1}$两端的电压时，闭合开关$\mathrm{S}$，观察到小灯泡$\mathrm{L}_{1}$发光，$\mathrm{L}_{2}$不发光，故障可能是________.
(3)排除故障后，小辉用电压表分别测量了小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压及电源电压，电压表示数均如图乙所示，为________$\mathrm{V}$；为了避免实验的________，小辉更换不同规格的小灯泡进行了多次测量，发现电压表示数始终如图乙所示.由此她得出的结论是：并联电路中各支路两端的电压________，且________电源电压.
答案
断开
; 小灯泡L₂断路
; 3
; 偶然性
; 相等
; 等于
; 小灯泡L₂断路
; 3
; 偶然性
; 相等
; 等于
12. 在“探究并联电路中电流的特点”实验中，小明选用两节新干电池、多个规格不同的小灯泡、开关、电流表和若干导线进行实验，设计的电路如图所示。
(1)为了防止电流表损坏，在不能事先估计电流大小的情况下，选择量程时，应先用________量程进行试触.
(2)按照正确的操作步骤进行实验，将电流表接入$\mathrm{L}_{1}$所在的支路中，观察并记录电流表的示数，再将电流表分别接入________（选填“A”“B”或“C”，下同）处和________处，观察并记录电流表的示数，实验数据如表1所示.

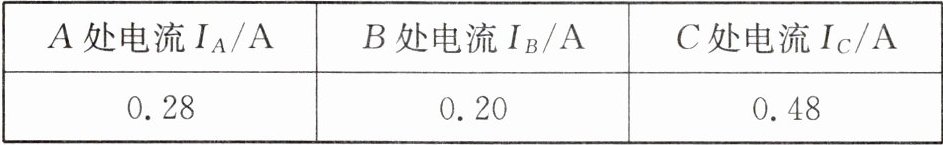

表1
$\begin{array}{|c|c|c|}\hline\mathrm{A处电流} \ I_{A}/\mathrm{A} & \mathrm{B处电流} \ I_{B}/\mathrm{A} & \mathrm{C处电流} \ I_{C}/\mathrm{A} \\\hline0.28 & 0.20 & 0.48 \\\hline\end{array}$
根据表1数据可初步得出，并联电路中干路电流与各支路电流的关系是：$\underline{\hspace{5cm}}$（用$I_{A}$、$I_{B}$、$I_{C}$表示）.
(3)小明认为上述初步结论有偶然性，还要用不同的方案进行多次实验，于是和同学们讨论了以下三种方案.
方案一:在原电路的基础上,反复断开、闭合开关,测出A、B、C三处的电流.
方案二:在原电路的基础上,改变电源电压,测出A、B、C三处的电流.
方案三:在原电路的基础上,在一条支路中改接规格不同的灯泡,测出A、B、C三处的电流.
①以上三种方案中,你认为不可行的是方案________.
②小明选择上述可行的方案之一,做了三次实验,并将实验数据填入表2中.请你根据表2中的数据判断,小明选择的是方案________.

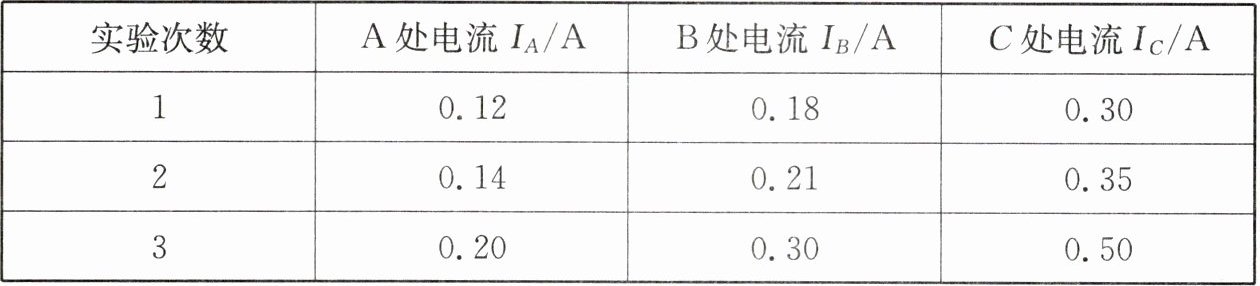

表2
$\begin{array}{|c|c|c|c|}\hline\mathrm{实验次数} & \mathrm{A处电流} \ I_{A}/\mathrm{A} & \mathrm{B处电流} \ I_{B}/\mathrm{A} & \mathrm{C处电流} \ I_{C}/\mathrm{A} \\\hline1 & 0.12 & 0.18 & 0.30 \\\hline2 & 0.14 & 0.21 & 0.35 \\\hline3 & 0.20 & 0.30 & 0.50 \\\hline\end{array}$
(4)通过该实验,小明联想到家里的各种用电器都是并联的,当同时使用多个用电器时,家庭电路中的总电流会随着用电器的增加而________,因此,一定注意不要让总电流超过家里供电线路或电能表所允许通过的最大电流.
(1)为了防止电流表损坏，在不能事先估计电流大小的情况下，选择量程时，应先用________量程进行试触.
(2)按照正确的操作步骤进行实验，将电流表接入$\mathrm{L}_{1}$所在的支路中，观察并记录电流表的示数，再将电流表分别接入________（选填“A”“B”或“C”，下同）处和________处，观察并记录电流表的示数，实验数据如表1所示.
表1
$\begin{array}{|c|c|c|}\hline\mathrm{A处电流} \ I_{A}/\mathrm{A} & \mathrm{B处电流} \ I_{B}/\mathrm{A} & \mathrm{C处电流} \ I_{C}/\mathrm{A} \\\hline0.28 & 0.20 & 0.48 \\\hline\end{array}$
根据表1数据可初步得出，并联电路中干路电流与各支路电流的关系是：$\underline{\hspace{5cm}}$（用$I_{A}$、$I_{B}$、$I_{C}$表示）.
(3)小明认为上述初步结论有偶然性，还要用不同的方案进行多次实验，于是和同学们讨论了以下三种方案.
方案一:在原电路的基础上,反复断开、闭合开关,测出A、B、C三处的电流.
方案二:在原电路的基础上,改变电源电压,测出A、B、C三处的电流.
方案三:在原电路的基础上,在一条支路中改接规格不同的灯泡,测出A、B、C三处的电流.
①以上三种方案中,你认为不可行的是方案________.
②小明选择上述可行的方案之一,做了三次实验,并将实验数据填入表2中.请你根据表2中的数据判断,小明选择的是方案________.
表2
$\begin{array}{|c|c|c|c|}\hline\mathrm{实验次数} & \mathrm{A处电流} \ I_{A}/\mathrm{A} & \mathrm{B处电流} \ I_{B}/\mathrm{A} & \mathrm{C处电流} \ I_{C}/\mathrm{A} \\\hline1 & 0.12 & 0.18 & 0.30 \\\hline2 & 0.14 & 0.21 & 0.35 \\\hline3 & 0.20 & 0.30 & 0.50 \\\hline\end{array}$
(4)通过该实验,小明联想到家里的各种用电器都是并联的,当同时使用多个用电器时,家庭电路中的总电流会随着用电器的增加而________,因此,一定注意不要让总电流超过家里供电线路或电能表所允许通过的最大电流.
答案
大
; B
; C
; $I_{C}=I_{A}+I_{B}$ ; 一
; 二
; 增大
; B
; C
; $I_{C}=I_{A}+I_{B}$ ; 一
; 二
; 增大
