提升素养能力 交流讨论：为什么可以把电压表直接接在电源两极上测量电源电压？
答案
电压表可以直接接在电源两极上测量电源电压，原因如下：
1. 电压表内阻很大，根据并联电路分流特点，通过电压表的电流非常小，不会造成电源短路或损坏电压表；
2. 电压表设计用于测量两点间的电势差（电压），电源两极存在稳定的电势差，符合电压表使用条件；
3. 在并联电路中，各支路电压相等，电压表并联在电源两端时，其示数即为电源电压。
1. 电压表内阻很大，根据并联电路分流特点，通过电压表的电流非常小，不会造成电源短路或损坏电压表；
2. 电压表设计用于测量两点间的电势差（电压），电源两极存在稳定的电势差，符合电压表使用条件；
3. 在并联电路中，各支路电压相等，电压表并联在电源两端时，其示数即为电源电压。

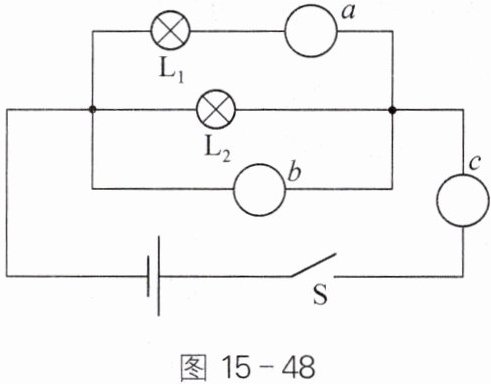

例 在图 15 - 48 所示的“○”内填上适当的电表符号,使之成为一个正确的电路,且闭合开关 S 后,两灯均能发光。
答案
解题分析 电表 a 与灯 $ L_1 $ 串联在支路,应接电流表；电表 b 与灯 $ L_1 $、灯 $ L_2 $ 间并联,应接电压表；电表 c 串联在干路,应接电流表。
答案 a 填 A b 填 V c 填 A
关键提示 电流表必须串联在电路中,且相当于导线；电压表必须并联在电路中,且相当于开路。
答案 a 填 A b 填 V c 填 A
关键提示 电流表必须串联在电路中,且相当于导线；电压表必须并联在电路中,且相当于开路。

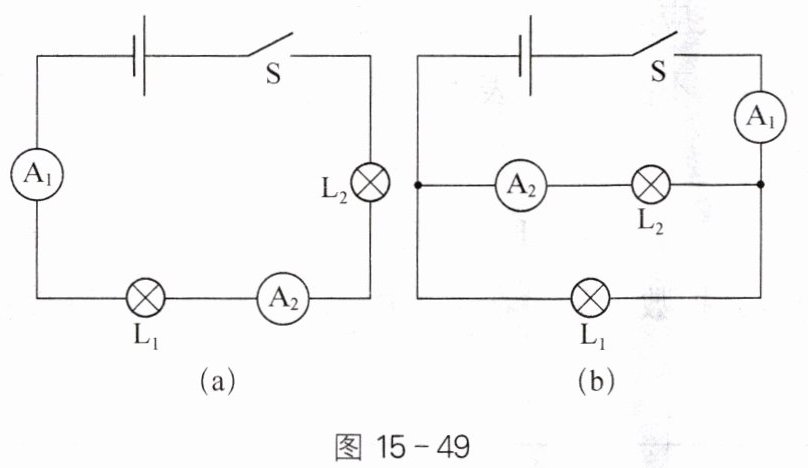

1. 如图 15 - 49(a) 所示的电路中,电流表 $ A_1 $ 的示数是 0.3 A,则电流表 $ A_2 $ 的示数是
0.3 A
,通过 $ L_2 $ 的电流是0.3 A
；如图 15 - 49(b) 所示的电路,电流表 $ A_1 $ 的示数是 1.2 A,电流表 $ A_2 $ 的示数是 0.7 A,则通过 $ L_1 $ 的电流是0.5 A
,通过 $ L_2 $ 的电流是0.7 A
。答案
0.3 A 0.3 A 0.5 A 0.7 A
2. 小明同学家中有一台电视机、一台洗衣机、四盏相同的照明电灯、一台电脑,它们工作时的电流分别为 300 mA、1 A、200 mA、500 mA。如果干路中的电流不允许超过 3 A,则这些用电器
可以
(选填“可以”或“不可以”)同时使用。答案
可以
解析
各用电器电流：电视机 $300\ mA=0.3\ A$，洗衣机 $1\ A$，四盏照明电灯总电流 $4×200\ mA=4×0.2\ A=0.8\ A$，电脑 $500\ mA=0.5\ A$。
总电流 $I=0.3\ A+1\ A+0.8\ A+0.5\ A=2.6\ A$。
因为 $2.6\ A＜3\ A$，所以可以同时使用。
可以
总电流 $I=0.3\ A+1\ A+0.8\ A+0.5\ A=2.6\ A$。
因为 $2.6\ A＜3\ A$，所以可以同时使用。
可以

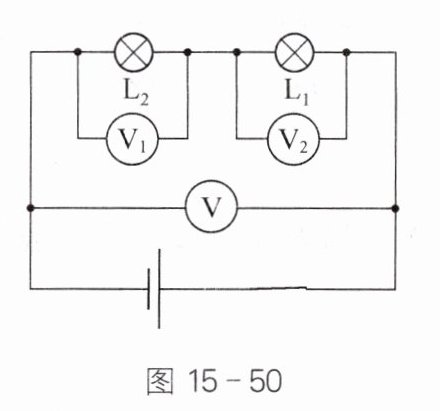

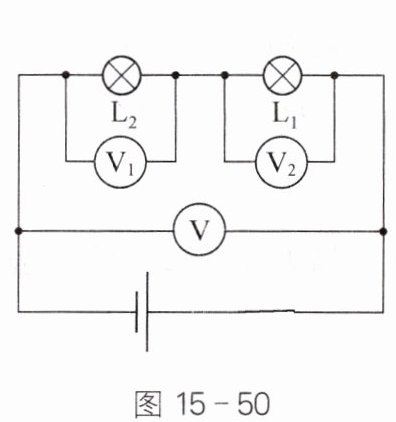

3. 如图 15 - 50 所示的电路中,电压表 $ V_1 $ 的示数为 2.5 V,电压表 $ V_2 $ 的示数为 3.8 V,则电压表 V 的示数应为
6.3
V。答案
6.3

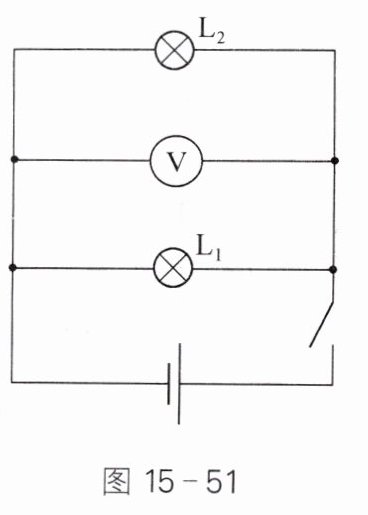

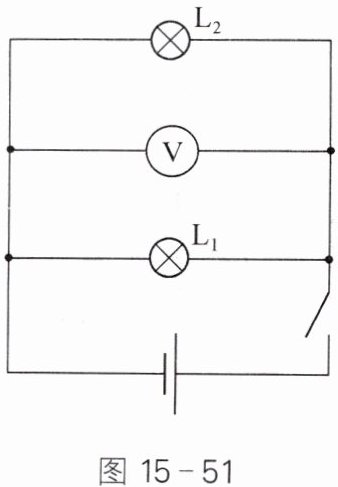

4. 如图 15 - 51 所示,闭合开关后,电压表的示数为 3.8 V,灯 $ L_2 $ 比 $ L_1 $ 亮。下列分析错误的是(
A.电压表使用的量程是 0～15 V
B.电源的电压为 3.8 V
C.灯 $ L_2 $ 两端的电压比灯 $ L_1 $ 两端的电压大
D.电压表能直接连接到干电池的两极,所测的电压是干电池电压
C
)。A.电压表使用的量程是 0～15 V
B.电源的电压为 3.8 V
C.灯 $ L_2 $ 两端的电压比灯 $ L_1 $ 两端的电压大
D.电压表能直接连接到干电池的两极,所测的电压是干电池电压
答案
C
解析
A. 电压表的示数为3.8V，0～15V量程可测3.8V，A正确；
B. 若两灯并联，电压表测电源电压，示数3.8V即电源电压，B正确；
C. 若并联，各支路电压相等，灯$L_2$亮是因实际功率大，不是电压大，C错误；
D. 电压表可直接接干电池两极测其电压，D正确。
答案：C
B. 若两灯并联，电压表测电源电压，示数3.8V即电源电压，B正确；
C. 若并联，各支路电压相等，灯$L_2$亮是因实际功率大，不是电压大，C错误；
D. 电压表可直接接干电池两极测其电压，D正确。
答案：C
