3. 如图所示,在静止小磁针的上方拉一根与小磁针平行的导线,给导线通电时,小磁针会
发生偏转
,这个实验叫奥斯特
实验,它表明电流周围存在磁场
.若改变导线中的电流方向,小磁针的偏转方向相反
,这表明通电导体周围的磁场方向与电流
的方向有关.答案
3. 发生偏转；奥斯特；电流周围存在磁场；相反；电流
解析
1. 当导线中有电流通过时，会在导线周围产生磁场。
2. 这个磁场会作用于小磁针，使小磁针发生偏转。
3. 这个实验称为奥斯特实验，表明电流周围存在磁场。
4. 若改变导线中的电流方向，小磁针的偏转方向会相反，这表明通电导体周围的磁场方向与电流方向有关。
2. 这个磁场会作用于小磁针，使小磁针发生偏转。
3. 这个实验称为奥斯特实验，表明电流周围存在磁场。
4. 若改变导线中的电流方向，小磁针的偏转方向会相反，这表明通电导体周围的磁场方向与电流方向有关。
4. 通电螺线管的外部磁场与
条形
磁体的磁场相似,通电螺线管的两端相当于条形磁体的两个磁极
,通电螺线管周围的磁场方向与电流方向
有关,可用安培
定则来判定.其方法是用右
手握住通电螺线管,让四指
的方向与电流的方向一致,那么大拇指所指的那端就是螺线管的N极
.答案
条形；磁极；电流方向；安培；右；四指；N极。
解析
本题主要考察通电螺线管的磁场特性以及安培定则的应用。通电螺线管的磁场分布与条形磁体相似，其两端相当于条形磁体的两个磁极。通电螺线管的磁场方向与电流方向有关，这一关系可以通过安培定则来判断。安培定则的内容是：用右手握住通电螺线管，让四指的方向与电流的方向一致，那么大拇指所指的那端就是螺线管的N极。

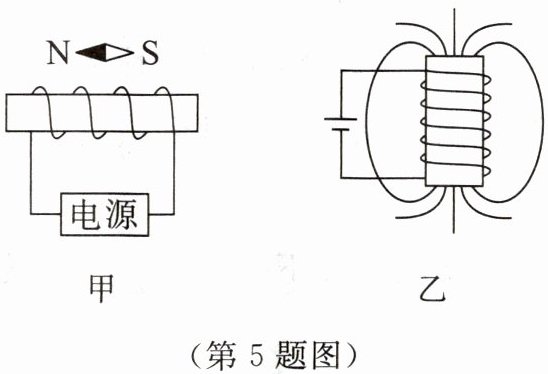

5. 请在图甲中标出通电螺线管的 N、S 极、电源的正负极,图乙中标出通电螺线管的 N、S 极和磁感线的方向.
答案
甲：由小磁针N极指向可知螺线管右侧为N极，左侧为S极。根据安培定则，右手握住螺线管，大拇指指向N极，四指环绕方向为电流方向，可得电源右侧为正极，左侧为负极。
乙：根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管右侧为N极，左侧为S极。磁感线从N极出发，回到S极。
乙：根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管右侧为N极，左侧为S极。磁感线从N极出发，回到S极。
活动一 初步了解电动机
1. 互动展示：列举生活中电动机有哪些应用。
2. 组内交流：电动机通电后为什么会转动？

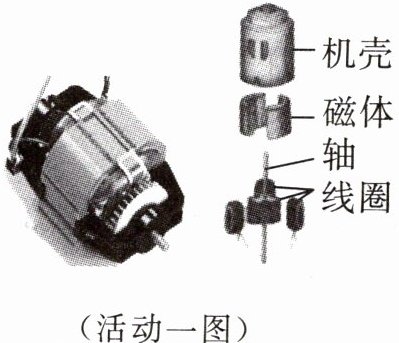

3. 合作探究：如图所示是电动机的内部构造,尝试分析电动机转动的原理。
1. 互动展示：列举生活中电动机有哪些应用。
2. 组内交流：电动机通电后为什么会转动？
3. 合作探究：如图所示是电动机的内部构造,尝试分析电动机转动的原理。
答案
1.电风扇、洗衣机、电冰箱、电动车等（答案不唯一）。
2.通电导体在磁场中受到力的作用。
3.通电线圈在磁场中受力转动，换向器改变电流方向使线圈持续转动。
2.通电导体在磁场中受到力的作用。
3.通电线圈在磁场中受力转动，换向器改变电流方向使线圈持续转动。
解析
1.生活中电动机的应用有电风扇、洗衣机、电冰箱、电动车等。
2.电动机通电后转动是因为通电导体在磁场中受到力的作用。
3.电动机转动的原理是：通电线圈在磁场中受到力的作用而转动，当线圈转过平衡位置时，通过换向器改变线圈中的电流方向，从而改变受力方向，使线圈持续转动。
2.电动机通电后转动是因为通电导体在磁场中受到力的作用。
3.电动机转动的原理是：通电线圈在磁场中受到力的作用而转动，当线圈转过平衡位置时，通过换向器改变线圈中的电流方向，从而改变受力方向，使线圈持续转动。
