2025年同步练习河南大学出版社九年级物理全一册沪科版第141页答案
5. 如图所示,将一个通电螺线管悬挂在细绳下端,螺线管静止时会指向
南北
(选填“东西”或“南北”)。将一个自由悬挂的小铁球靠近通电螺线管,可以观察到通电螺线管
两端
(选填“中间”或“两端”)吸引力更强。

答案

南北　两端
6. 根据图中磁感线的分布标出电源的正、负极。

答案


如图所示。

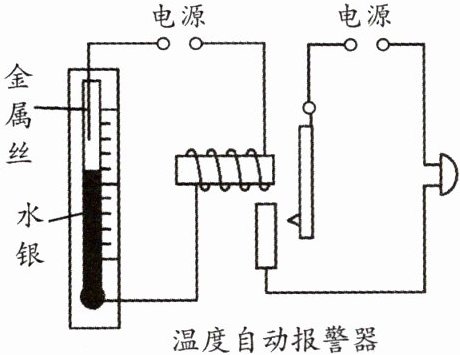

7. 某科创小组设计了一个温度自动报警器,其电路如图所示。关于温度自动报警器,以下说法中正确的是(
A
)

A.当温度计中的水银上升到金属丝处时,电铃响
B.温度计中的水银是绝缘体
C.电路中温度计和电磁铁是并联的
D.报警器利用了电磁铁通电时磁性消失、断电时有磁性的特点

答案

A

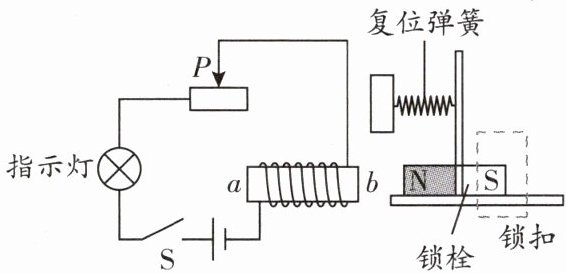

8. 如图所示是小明同学自制的简易电磁锁原理图。闭合开关S,滑片P向左移动,使静止在水平桌面的条形磁体滑动,打开门锁。通电后滑片向左移动的过程中电磁铁的磁性
增强
(选填“增强”或“减弱”)。

答案

增强

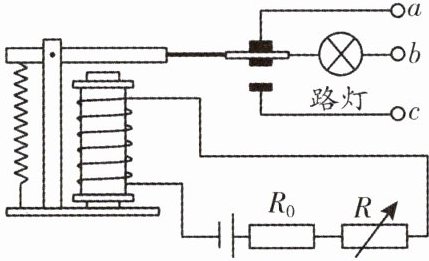

9. 如图所示,R₀是一个光敏电阻,光敏电阻的阻值随光照强度的增加而减小,R是电阻箱,它们和继电器组成自动控制电路来控制路灯,白天路灯熄灭,夜晚路灯亮起。下列说法正确的是(
C
)

A.路灯供电的电源应接在b、c两端
B.电路工作时,电磁铁上端为N极
C.电磁继电器相当于工作电路中的开关
D.LED 路灯发光时把电能转化为内能

答案

C

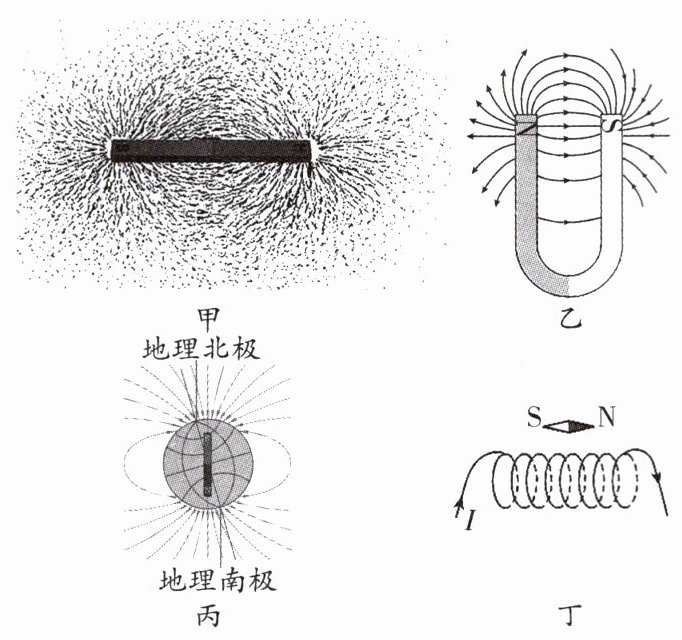

1. 如图所示,下列关于磁现象的分析中,说法错误的是(
A
)

A.甲图中,在条形磁体周围撒上铁屑后轻敲玻璃板,所观察到的是磁感线
B.乙图中,U形磁体周围的磁感线在靠近磁极处分布得比较密
C.丙图中,地面附近能自由转动的小磁针静止时,N极指向地理北极附近
D.丁图中,小磁针S极的受力方向,与通电螺线管在该点的磁感线切线方向相反

答案

A
