|情境探究|

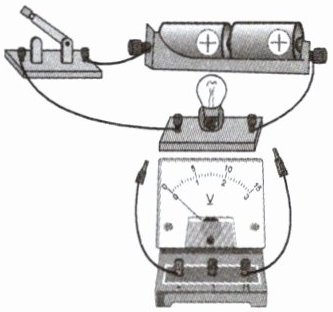

测量电压的电压表如图所示,参考电压表的使用说明书,完成下列问题。

1.电压表的使用
(1)电压表应该怎样跟用电器连接?
(2)电压表的“+”接线柱应该接在，“-”接线柱接在。
(3)在连接电压表时,若正、负接线柱接反了,则电压表的指针会。
(4)选择的测量范围太大会导致。
2.电压表的读数步骤
(1)明确电压表所使用的；
(2)确定电压表的；
(3)看指针总共向右偏转了多少个小格。

1.(1)电压表应并联在待测用电器两端。
(2)靠近电源正极的位置 靠近电源负极的位置
(3)反向偏转
(4)指针偏转范围很小,读数不准确
2.(1)测量范围 (2)分度值

【分析】本题考查电压表的使用规则和读数方法，需结合电压表的基本操作要求、量程选择的影响以及读数步骤，逐一对应问题进行解答，明确每个操作的原理和现象。
【解析】
1. (1) 电压表内阻极大，若串联会使电路电流过小，无法正常工作，因此电压表需并联在待测用电器两端，才能准确测量用电器两端的电压。
(2) 电压表使用时，电流需从“+”接线柱流入、“-”接线柱流出，因此“+”接线柱应接靠近电源正极的位置，“-”接线柱接靠近电源负极的位置，保证电流方向正确。
(3) 若电压表正负接线柱接反，电流反向流入电压表，指针会反向偏转，向刻度盘左侧偏转。
(4) 若选择的测量范围太大，电压表分度值对应的电压值较大，被测电压在量程中占比小，会导致指针偏转范围很小，读数误差大、不准确。
2. 电压表读数时，首先要明确所使用的测量范围（量程），不同量程对应不同分度值；再确定该量程下的分度值（每小格代表的电压值）；最后根据指针偏转小格数计算被测电压。
【答案】
1.(1)电压表应并联在待测用电器两端。
(2)靠近电源正极的位置 靠近电源负极的位置
(3)反向偏转
(4)指针偏转范围很小,读数不准确
2.(1)测量范围 (2)分度值
【知识点】
电压表的使用、电压表的读数
【点评】
本题为电学基础题，考查电压表的核心使用规则和读数步骤，属于电学入门必须掌握的知识点，难度较低，适合巩固基础。
【难度系数】
0.8

探究归纳
1.电压表的电路图符号是Ⓥ。

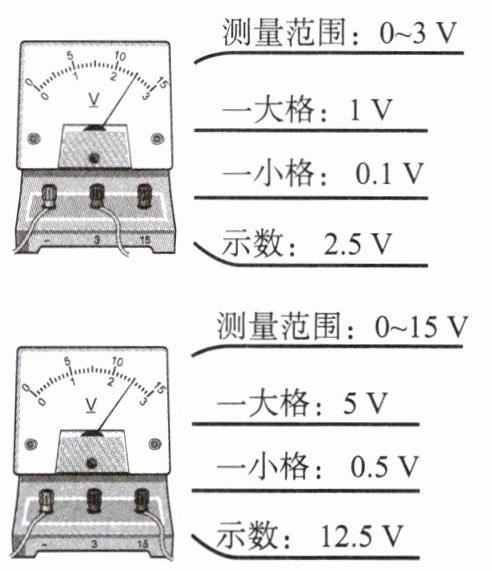

2.电压表有两个测量范围，如图所示，分别是0～3 V和0～15 V。
72

3.在不超过测量范围的前提下，尽可能选用小的测量范围测电压，以提高测量精度。
学以致用

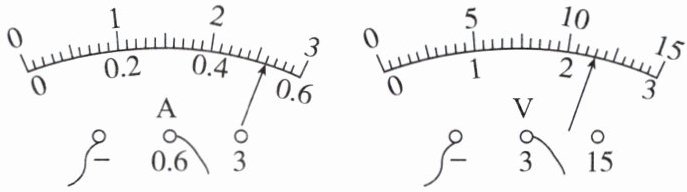

例3 如图所示，电流表读数为A，电压表读数为V。

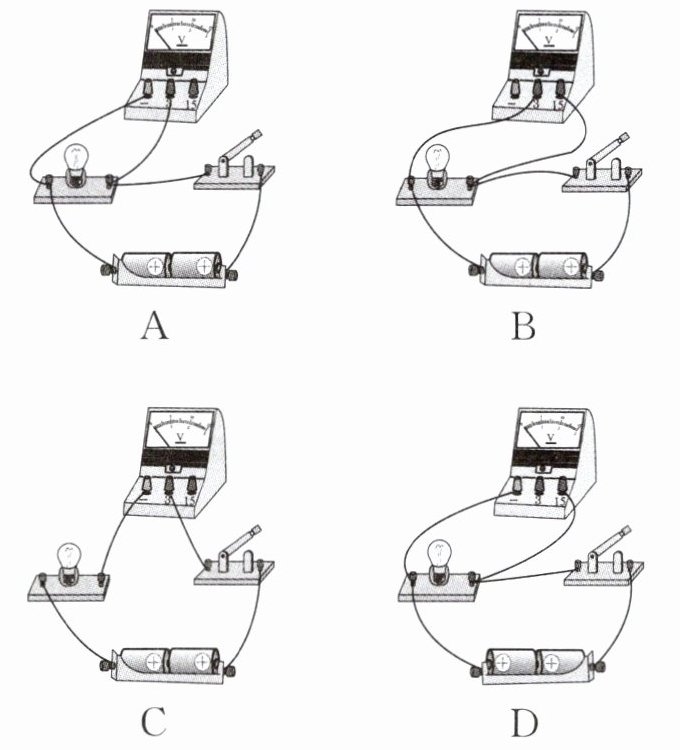

例4 用电压表测灯泡两端电压的电路如图所示，其中电压表使用正确的是（）

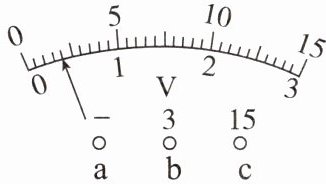

例5 在用有0～3 V和0～15 V两个测量范围的电压表测电压时，电压表的“－”接线柱已接入电路，用0～15 V测量范围试触时，
指针位置如图所示，下一步操作是（）

A. 接入电压表的c接线柱再读数
B. 接入电压表的b接线柱再读数
C. 断开开关，接入电压表的c接线柱，闭合开关后读数
D. 断开开关，接入电压表的b接线柱，闭合开关后读数

例3 0.52 2.3
例4 A
例5 D

【分析】
1. 例3：电流表读数需先确定量程和分度值，再根据指针位置读取数值；电压表读数同理，明确量程和分度值后读数。
2. 例4：依据电压表的使用规则（并联在被测电路、电流正进负出）判断选项正确性。
3. 例5：试触时指针偏转小说明量程选大，需换小量程，且换量程必须断开开关，结合电压表接线柱规则选择操作。
【解析】
例3：电流表选用0～0.6A量程，分度值为0.02A，指针对应读数为0.52A；电压表选用0～3V量程，分度值为0.1V，指针对应读数为2.3V。
例4：电压表应并联在被测用电器两端，电流从正接线柱流入、负接线柱流出。选项A符合规则；B中电压表串联在电路，错误；C中正负接线柱接反，错误；D中量程选择错误，故正确答案为A。
例5：用0～15V量程试触时指针偏转小，说明实际电压小于3V，需换用0～3V量程；更换量程时必须断开开关，防止损坏电表；电压表接线柱中“－”为负接线柱，“3”为0～3V量程的正接线柱，故应断开开关后接入b接线柱，选D。
【答案】
例3：0.52；2.3；例4：A；例5：D
【知识点】
电流表读数；电压表使用；电压表读数
【点评】
本题围绕电学基础电表的读数、使用规则展开，是电学入门核心知识点，需熟练掌握电表的量程、分度值、连接方式等基础内容，难度较低。
【难度系数】
0.3
