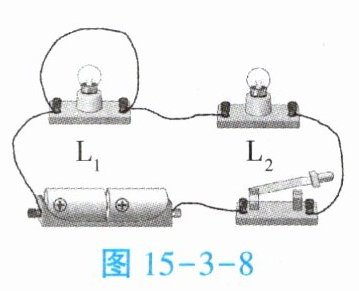

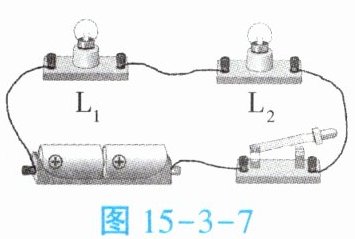

4. 小军连接了如图15-3-7所示电路，闭合开关一段时间后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均熄灭，小军用一根导线检查电路故障。图15-3-8为小军将导线直接接在$\mathrm{L}_1$的两端时的情景，此时发现$\mathrm{L}_2$发光。
（1）请在下面的虚线框内画出图15-3-8所示电路对应的电路图。
（2）电路故障可能是，请口述你的判断依据。

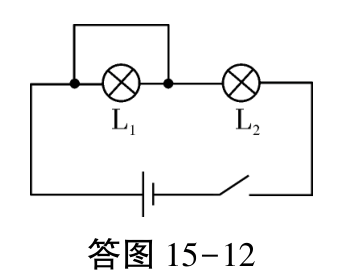

4. (1) 如答图15-12所示(2) 小灯泡L₁断路 判断依据略

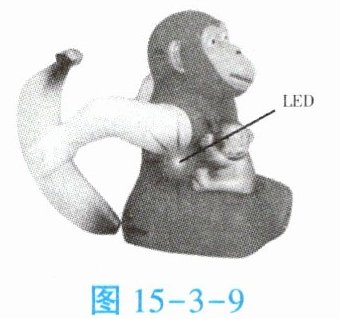

5. 拆开图15-3-9所示玩具，发现内有电源、开关、LED、电动机各一个，以及导线若干。闭合开关，电动机转动，LED亮。将电动机一端连线断开，闭合开关，LED亮。
（1）在下面的虚线框内画出该玩具的电路图。
（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机转动，LED（选填“亮”或“不亮”）。

5. (1) 如答图15-13所示 (2) 不亮

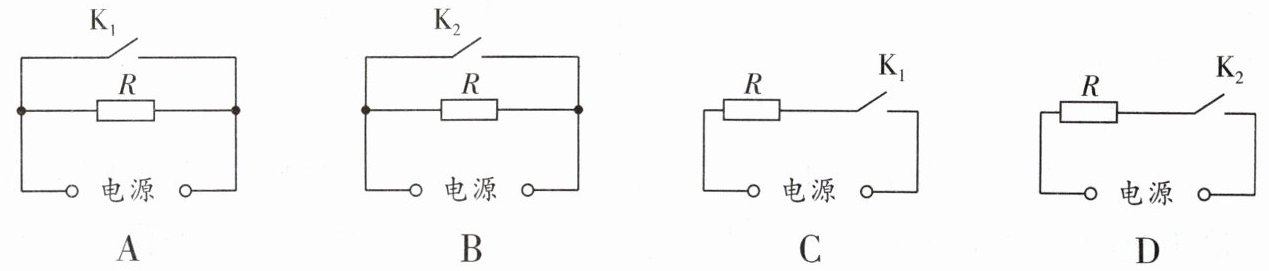

6. 两款温控开关$\mathrm{K}_1$和$\mathrm{K}_2$：当温度低于$50\ °\mathrm{C}$时，$\mathrm{K}_1$保持闭合，$\mathrm{K}_2$保持断开；当温度高于$50\ °\mathrm{C}$时，$\mathrm{K}_1$保持断开，$\mathrm{K}_2$保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻$R$在水温低于$50\ °\mathrm{C}$时工作，在水温高于$50\ °\mathrm{C}$时不工作。以下电路图中符合用电安全且能实现该保温水壶功能的是（ ）

C
