7. 如图所示的电路中,闭合开关,电压表$V_{1}$的示数为6V,电压表$V_{2}$的示数为3.6V。下列说法不正确的是()

A.电源两端的电压为6V
B.$L_{2}$两端的电压为2.4V
C.将电压表都换成电流表,则$L_{1}与L_{2}$并联
D.将电压表$V_{2}$换成电流表,闭合开关,则$L_{1}$不亮,$L_{2}$亮

C

解：由电路图可知，两灯泡串联，电压表V₁测电源电压，V₂测L₁两端电压。
A. 电源电压U=V₁示数=6V，正确；
B. L₂两端电压U₂=U - U₁=6V - 3.6V=2.4V，正确；
C. 电压表换电流表后，两电流表均相当于导线，电源短路，L₁与L₂不并联，错误；
D. V₂换电流表后，L₁被短路，只有L₂接入电路，L₁不亮、L₂亮，正确。
答案：C

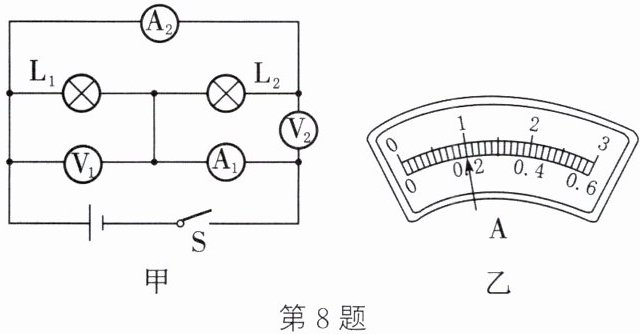

8. 小明同学按如图甲所示的电路进行实验,已知电源由4节新干电池组成。闭合开关S后,电流表$A_{1}和A_{2}$的指针均指在如图乙所示的位置。下列说法正确的是()


A.电流表$A_{1}$、$A_{2}$的示数分别为0.2A、1.0A
B.电流表$A_{1}$、$A_{2}$的示数均为1.0A
C.电压表$V_{1}$、$V_{2}$的示数分别为2V、4V
D.电压表$V_{1}$、$V_{2}$的示数均为6V

D

解：
1. 电源电压：4节干电池，$ U = 4 × 1.5V = 6V $。
2. 电路分析：由图甲知，$ L_1 $与$ L_2 $并联，电压表$ V_1 $测$ L_1 $电压，$ V_2 $测电源电压（或$ L_2 $电压），并联电路各支路电压等于电源电压，故$ V_1 = V_2 = 6V $。
3. 电流表示数：电流表$ A_1 $测$ L_2 $支路电流，$ A_2 $测干路电流，干路电流大于支路电流。两表指针位置相同，$ A_2 $为大量程（0~3A），示数1.0A；$ A_1 $为小量程（0~0.6A），示数0.2A。
4. 结论：电压表$ V_1 $、$ V_2 $示数均为6V。
答案：D

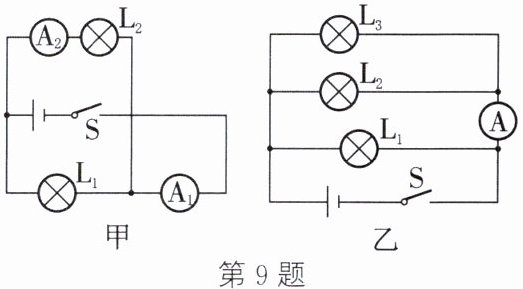

9. 如图所示,在图甲中,当开关S闭合时,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.4A,则通过灯$L_{1}$的电流为A,通过灯$L_{2}$的电流为A;在图乙中,当开关S闭合时,通过灯$L_{1}$、$L_{2}$、$L_{3}$的电流分别是0.25A、0.4A、0.5A,则电流表A的示数为A。

0.2 0.4 0.9

解：图甲中，两灯并联，电流表$A_{1}$测干路电流，$A_{2}$测$L_{2}$支路电流。
通过$L_{2}$的电流$I_{2}=0.4A$，通过$L_{1}$的电流$I_{1}=I - I_{2}=0.6A - 0.4A=0.2A$。
图乙中，三灯并联，电流表测$L_{1}$和$L_{2}$支路电流之和，示数$I = 0.25A + 0.4A=0.9A$。
0.2；0.4；0.9

10. 对于如图所示的电路:
(1)若只闭合$S_{2}$,电流表$A_{1}$的示数为0.2A,则电流表$A_{2}$的示数为A。
(2)若要使两灯并联,应闭合开关,此时电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.9A,则通过灯$L_{1}$的电流为A,通过灯$L_{2}$的电流为A。
(3)当$S_{1}$、$S_{2}$、$S_{3}$均闭合时,电流表可能被烧坏。

（1）0.2（2）S₁和S₃ 0.6 0.3（3）A₂

11. 在如图所示的电路中,当$S_{1}$闭合,$S_{2}$、$S_{3}$断开时,电压表的示数为5V;当$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表的示数为8V。则:
(1)电源电压是V。
(2)当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电压表的示数为V。

（1）8（2）8
