3. 定时炸弹的引爆装置如图9A-3所示。定时开关S闭合时，起爆器会发生____(选填“短路”“断路”或“通路”)，此时起爆器____(选填“有”或“没有”)电流通过；当设定起爆时间一到，S会自动断开，电流通过起爆器引爆炸弹。为了使引爆装置停止工作，拆弹专家应在图中a、b两处的____处剪断导线。

【分析】由电路图可知，定时开关S闭合时，起爆器被开关S短路，此时起爆器没有电流通过。如果剪断a处导线，则电路处于断路状态，引爆装置不工作；如果剪断b处导线，起爆器所在支路仍为通路，起爆器会引爆炸弹。

短路；没有；$a$。

1. 下列关于电路的说法错误的是( )
A. 电源是提供电能的装置
B. 只要电路闭合，电路中就有电流
C. 在电源外部，电流沿着“正极→用电器→负极”的方向流动
D. 用电器是消耗电能的装置

B

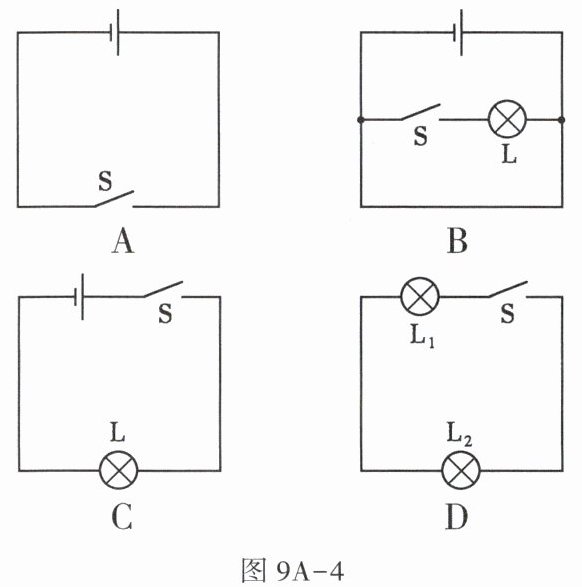

2. 如图9A-4所示的电路图中，满足电路基本组成且连接正确的是( )

C

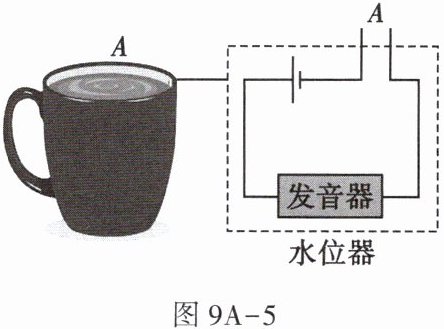

3. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图9A-5所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于( )

A. 导线
B. 开关
C. 用电器
D. 电源

B
