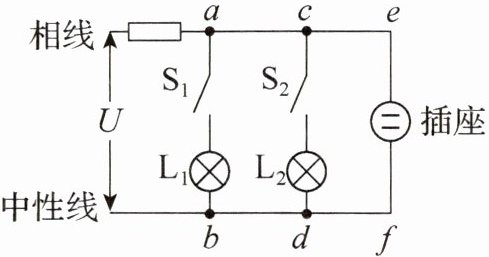

2. 家庭电路的电压为 220 V，其部分电路如图所示，安装在相线上的保险丝是利用电流的效应工作的。当闭合开关S₁、S₂时，小灯泡L₁正常发光、L₂不发光；再断开S₁，保持S₂闭合，将测电笔先后插入插座两孔，氖管均发光，则电路的故障可能是（选填“a、c”“b、d”或“d、f”）间断路。
答案
热；d、f
解析
【分析】
首先，保险丝的工作原理是利用电流的热效应，电流通过保险丝时产生热量，当电流过大时，温度升高使保险丝熔断，保护电路。其次，判断电路故障：闭合S₁、S₂时，L₁正常发光说明L₁支路通路，L₂不发光说明L₂支路或相关电路有故障；断开S₁、保持S₂闭合，测电笔插入插座两孔氖管均发光，说明插座的两个孔都与相线连通，正常情况下插座的右孔（e）接相线、左孔（f）应接中性线，测电笔接触f孔时氖管不应发光，现在f孔发光，说明f孔到中性线的路径断开，即d、f间断路。
【解析】
1. 保险丝的工作原理：保险丝是用电阻率大、熔点低的材料制成，当电流通过时，电流的热效应使保险丝发热，温度升高到熔点时熔断，从而切断电路，起到保护作用，因此是利用电流的热效应工作。
2. 电路故障分析：闭合S₁、S₂时，L₁正常发光，说明相线→a→S₁→L₁→b→中性线的通路正常；L₂不发光，说明L₂支路存在故障。断开S₁、保持S₂闭合，测电笔插入插座两孔氖管均发光，说明插座的e孔与相线连通，f孔也与相线连通，正常情况下f孔应接中性线，测电笔接触时氖管不发光，现在f孔发光，说明f孔到中性线的路径断开，即d、f间断路，此时电流从相线→c→e→插座→f，因d、f间断路，f孔通过插座与相线连通，导致测电笔接触f孔时氖管发光，L2无法形成通路而不发光。
【答案】
热；d、f
【知识点】
电流的热效应；家庭电路故障分析
【点评】
本题结合家庭电路的实际场景，考查保险丝的工作原理和电路故障的判断，需要掌握测电笔的使用方法和家庭电路的连接规律，是家庭电路部分的基础题型。
【难度系数】
0.5
首先，保险丝的工作原理是利用电流的热效应，电流通过保险丝时产生热量，当电流过大时，温度升高使保险丝熔断，保护电路。其次，判断电路故障：闭合S₁、S₂时，L₁正常发光说明L₁支路通路，L₂不发光说明L₂支路或相关电路有故障；断开S₁、保持S₂闭合，测电笔插入插座两孔氖管均发光，说明插座的两个孔都与相线连通，正常情况下插座的右孔（e）接相线、左孔（f）应接中性线，测电笔接触f孔时氖管不应发光，现在f孔发光，说明f孔到中性线的路径断开，即d、f间断路。
【解析】
1. 保险丝的工作原理：保险丝是用电阻率大、熔点低的材料制成，当电流通过时，电流的热效应使保险丝发热，温度升高到熔点时熔断，从而切断电路，起到保护作用，因此是利用电流的热效应工作。
2. 电路故障分析：闭合S₁、S₂时，L₁正常发光，说明相线→a→S₁→L₁→b→中性线的通路正常；L₂不发光，说明L₂支路存在故障。断开S₁、保持S₂闭合，测电笔插入插座两孔氖管均发光，说明插座的e孔与相线连通，f孔也与相线连通，正常情况下f孔应接中性线，测电笔接触时氖管不发光，现在f孔发光，说明f孔到中性线的路径断开，即d、f间断路，此时电流从相线→c→e→插座→f，因d、f间断路，f孔通过插座与相线连通，导致测电笔接触f孔时氖管发光，L2无法形成通路而不发光。
【答案】
热；d、f
【知识点】
电流的热效应；家庭电路故障分析
【点评】
本题结合家庭电路的实际场景，考查保险丝的工作原理和电路故障的判断，需要掌握测电笔的使用方法和家庭电路的连接规律，是家庭电路部分的基础题型。
【难度系数】
0.5

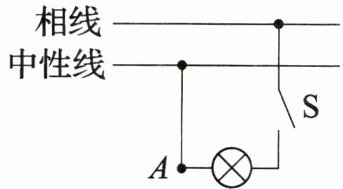

3. 如图所示，开关S闭合后电灯正常发光。当开关S断开时，若人站在地面上，用手接触金属导线A点，则人触电；若正确使用测电笔接触金属导线A点，则氖管发光。（均选填“会”或“不会”）
答案
会；会
解析
【分析】
要解决这个问题，需结合家庭电路的触电原理和测电笔的工作原理分析：触电的条件是人体直接或间接接触火线，形成电流通路；测电笔接触火线时氖管发光，接触零线时不发光。本题中开关S接在中性线（零线）侧，属于错误接法，断开开关后，灯泡仍与相线（火线）连通，导致A点带电。当开关断开时，A点通过灯泡与火线相连，人站在地面接触A点会形成触电通路，测电笔接触A点时氖管会发光。
【解析】
电路中开关S接在中性线（零线）上，当开关S断开时，灯泡与零线断开，但仍通过导线与相线（火线）连通，因此金属导线A点与火线相连。人站在地面接触A点时，电流路径为：火线→灯泡→A点→人体→大地，形成闭合回路，所以人会触电。测电笔接触A点时，因A点为火线电位，电流会通过测电笔、人体流向大地，使氖管发光。
【答案】
会；会
【知识点】
家庭电路、触电原理、测电笔使用
【点评】
本题考查家庭安全用电知识，核心是理解错误开关接法下断开开关后，灯泡仍与火线相连，需掌握触电条件和测电笔的工作原理，是家庭电路的基础应用题型。
【难度系数】
0.3
要解决这个问题，需结合家庭电路的触电原理和测电笔的工作原理分析：触电的条件是人体直接或间接接触火线，形成电流通路；测电笔接触火线时氖管发光，接触零线时不发光。本题中开关S接在中性线（零线）侧，属于错误接法，断开开关后，灯泡仍与相线（火线）连通，导致A点带电。当开关断开时，A点通过灯泡与火线相连，人站在地面接触A点会形成触电通路，测电笔接触A点时氖管会发光。
【解析】
电路中开关S接在中性线（零线）上，当开关S断开时，灯泡与零线断开，但仍通过导线与相线（火线）连通，因此金属导线A点与火线相连。人站在地面接触A点时，电流路径为：火线→灯泡→A点→人体→大地，形成闭合回路，所以人会触电。测电笔接触A点时，因A点为火线电位，电流会通过测电笔、人体流向大地，使氖管发光。
【答案】
会；会
【知识点】
家庭电路、触电原理、测电笔使用
【点评】
本题考查家庭安全用电知识，核心是理解错误开关接法下断开开关后，灯泡仍与火线相连，需掌握触电条件和测电笔的工作原理，是家庭电路的基础应用题型。
【难度系数】
0.3

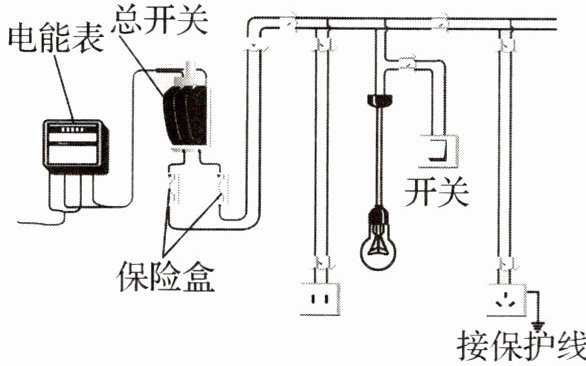

4. 家庭部分电路的示意图如图所示。下列说法正确的是（）。
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C.使用螺丝刀式测电笔时，要用手指按住金属帽，然后用笔尖接触被测导线
D.控制灯泡的开关和它所控制的灯泡的位置可以互换
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C.使用螺丝刀式测电笔时，要用手指按住金属帽，然后用笔尖接触被测导线
D.控制灯泡的开关和它所控制的灯泡的位置可以互换
答案
C
解析
【分析】
要判断各选项的正误，需回忆家庭电路相关元件的作用、使用规则：电能表的功能、保险丝的替代要求、测电笔的正确使用、开关与灯泡的连接规范。逐个分析选项，排除错误选项，得出正确答案。
【解析】
选项A：电能表是测量家庭电路中消耗电能（电功）的仪表，并非测量用电器总功率，故A错误；
选项B：保险丝需用熔点低的材料，电流过大时自动熔断以保护电路，铜、铁导线熔点高，电流过大时不易熔断，不能代替保险丝，故B错误；
选项C：使用螺丝刀式测电笔时，手指按住笔尾金属帽，使人体与测电笔形成通路，笔尖接触被测导线，操作符合规范，故C正确；
选项D：控制灯泡的开关应接在火线上，若开关与灯泡位置互换，断开开关后灯泡仍与火线相连，易引发触电事故，位置不可互换，故D错误。
【答案】
C
【知识点】
家庭电路组成、测电笔使用、保险丝作用
【点评】
本题考查家庭电路的基础常识，涵盖电能表、保险丝、测电笔、开关与灯泡连接的核心知识点，需准确记忆各元件的功能与使用规则，属于常规基础题。
【难度系数】
0.6
要判断各选项的正误，需回忆家庭电路相关元件的作用、使用规则：电能表的功能、保险丝的替代要求、测电笔的正确使用、开关与灯泡的连接规范。逐个分析选项，排除错误选项，得出正确答案。
【解析】
选项A：电能表是测量家庭电路中消耗电能（电功）的仪表，并非测量用电器总功率，故A错误；
选项B：保险丝需用熔点低的材料，电流过大时自动熔断以保护电路，铜、铁导线熔点高，电流过大时不易熔断，不能代替保险丝，故B错误；
选项C：使用螺丝刀式测电笔时，手指按住笔尾金属帽，使人体与测电笔形成通路，笔尖接触被测导线，操作符合规范，故C正确；
选项D：控制灯泡的开关应接在火线上，若开关与灯泡位置互换，断开开关后灯泡仍与火线相连，易引发触电事故，位置不可互换，故D错误。
【答案】
C
【知识点】
家庭电路组成、测电笔使用、保险丝作用
【点评】
本题考查家庭电路的基础常识，涵盖电能表、保险丝、测电笔、开关与灯泡连接的核心知识点，需准确记忆各元件的功能与使用规则，属于常规基础题。
【难度系数】
0.6
5. 关于家庭电路和安全用电，下列说法正确的是（）。
A.三孔插座中的左孔接中性线
B.使用测电笔时要用指尖抵住笔尖
C.家庭电路中用电器消耗的电能越多，电能表显示器上的数字增长得越快
D.空气开关跳闸，一定是由家庭电路出现短路造成的
A.三孔插座中的左孔接中性线
B.使用测电笔时要用指尖抵住笔尖
C.家庭电路中用电器消耗的电能越多，电能表显示器上的数字增长得越快
D.空气开关跳闸，一定是由家庭电路出现短路造成的
答案
A
解析
【分析】本题考查家庭电路与安全用电的基础知识点，需逐个分析每个选项对应的电路规则，判断说法是否正确。首先回忆三孔插座接线、测电笔使用、电能表原理、空气开关跳闸原因等知识点，再逐一验证选项。
【解析】A选项：三孔插座的接线规则为“左零右火上接地”，左孔接中性线（零线），该说法正确；B选项：使用测电笔时，手应接触笔尾金属体，不能接触笔尖，否则易触电，该说法错误；C选项：电能表显示器数字增长快慢反映的是用电器的功率大小，用电器消耗电能的多少与功率和时间都有关，并非电能越多数字增长越快，该说法错误；D选项：空气开关跳闸的原因是家庭电路短路或总功率过大，并非一定是短路，该说法错误。
【答案】A
【知识点】家庭电路、安全用电、电能表
【点评】本题为家庭电路与安全用电的基础题，主要考查学生对常见电路元件使用规则和原理的记忆，难度较低，属于易得分题。
【难度系数】0.7
【解析】A选项：三孔插座的接线规则为“左零右火上接地”，左孔接中性线（零线），该说法正确；B选项：使用测电笔时，手应接触笔尾金属体，不能接触笔尖，否则易触电，该说法错误；C选项：电能表显示器数字增长快慢反映的是用电器的功率大小，用电器消耗电能的多少与功率和时间都有关，并非电能越多数字增长越快，该说法错误；D选项：空气开关跳闸的原因是家庭电路短路或总功率过大，并非一定是短路，该说法错误。
【答案】A
【知识点】家庭电路、安全用电、电能表
【点评】本题为家庭电路与安全用电的基础题，主要考查学生对常见电路元件使用规则和原理的记忆，难度较低，属于易得分题。
【难度系数】0.7

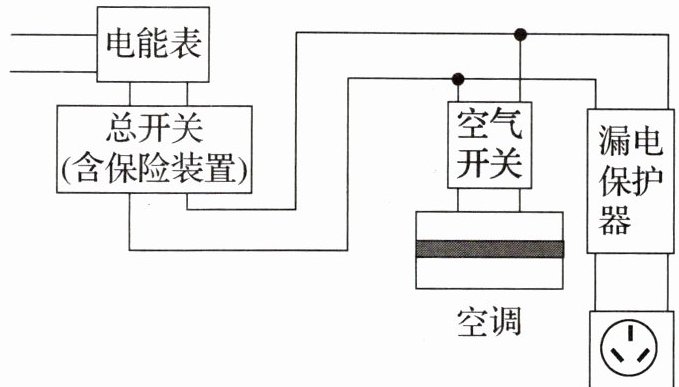

6. 标准住宅户内的配电系统一般都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示。下列说法正确的是（）。
A.漏电保护器会在用电器漏电或有人触电时切断电源
B.空气开关跳闸一定是因为电路中出现了短路
C.用测电笔测试三孔插座正中间的插孔，测电笔会发光
D.从电能表上可以直接读出用电器的总功率
A.漏电保护器会在用电器漏电或有人触电时切断电源
B.空气开关跳闸一定是因为电路中出现了短路
C.用测电笔测试三孔插座正中间的插孔，测电笔会发光
D.从电能表上可以直接读出用电器的总功率
答案
A
解析
【分析】
要判断各选项的正误，需回忆家庭电路中相关设备的功能及基础知识点：漏电保护器用于漏电或触电时切断电源；空气开关跳闸的原因有短路或总功率过大；三孔插座中间插孔接地线，测电笔接触地线不发光；电能表测量电路消耗的电能，无法直接读出总功率。逐一分析选项即可得出答案。
【解析】
A选项：漏电保护器的作用是当用电器漏电或有人触电时，自动切断电源，保障安全，该说法正确。
B选项：空气开关跳闸的原因包括电路短路或用电器总功率过大，并非仅由短路导致，该说法错误。
C选项：三孔插座正中间的插孔连接地线，测电笔接触地线时，与大地无电压差，测电笔不会发光，该说法错误。
D选项：电能表是测量电路消耗电能的仪表，不能直接读出用电器的总功率，总功率需通过公式计算得出，该说法错误。
【答案】
A
【知识点】
家庭电路、漏电保护器作用、电能表使用
【点评】
本题考查家庭电路的基础知识点，需区分空气开关与漏电保护器的功能，掌握三孔插座接线规则及电能表的作用，属于基础题型，难度较低。
【难度系数】
0.7
要判断各选项的正误，需回忆家庭电路中相关设备的功能及基础知识点：漏电保护器用于漏电或触电时切断电源；空气开关跳闸的原因有短路或总功率过大；三孔插座中间插孔接地线，测电笔接触地线不发光；电能表测量电路消耗的电能，无法直接读出总功率。逐一分析选项即可得出答案。
【解析】
A选项：漏电保护器的作用是当用电器漏电或有人触电时，自动切断电源，保障安全，该说法正确。
B选项：空气开关跳闸的原因包括电路短路或用电器总功率过大，并非仅由短路导致，该说法错误。
C选项：三孔插座正中间的插孔连接地线，测电笔接触地线时，与大地无电压差，测电笔不会发光，该说法错误。
D选项：电能表是测量电路消耗电能的仪表，不能直接读出用电器的总功率，总功率需通过公式计算得出，该说法错误。
【答案】
A
【知识点】
家庭电路、漏电保护器作用、电能表使用
【点评】
本题考查家庭电路的基础知识点，需区分空气开关与漏电保护器的功能，掌握三孔插座接线规则及电能表的作用，属于基础题型，难度较低。
【难度系数】
0.7
