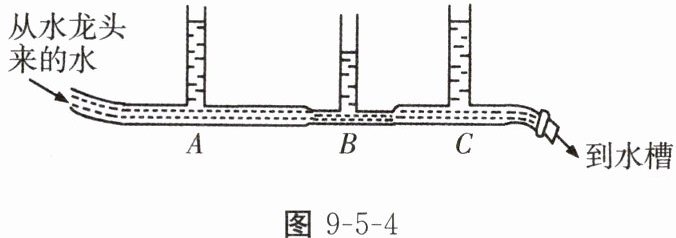

5. 如图9-5-4所示,自来水流过玻璃管A、B、C三处,玻璃管B处最细,竖直水柱的高度较小,表明B处水压较,B处流速较。

小
大

【分析】
首先，我们可以通过竖直水柱的高度判断水压大小：水柱高度越高，说明该处水压越大，反之水压越小，因此B处水柱高度小，对应水压较小。接着思考流速与管道粗细的关系：自来水流过管道时，单位时间内的流量是相同的，管道横截面积越小，水流流速就越大，B处玻璃管最细，所以流速较大；同时结合流体压强与流速的关系，流速大的位置压强小，这也能验证B处水压小的结论。
【解析】
1. 水压判断：竖直水柱的高度直观反映该处的水压，B处竖直水柱高度较小，表明B处水压较小。
2. 流速判断：在流量一定时，流体流经的管道横截面积越小，流速越大。B处玻璃管最细，因此B处水流流速较大，这也符合“流速越大的位置压强越小”的规律，与B处水压小的现象一致。
【答案】
小；大
【知识点】
流体压强与流速关系、液体压强的直观判断
【点评】
本题结合实验现象考查流体压强与流速的关系，需要将水柱高度与水压、管道粗细与流速建立联系，注重对物理规律的应用和现象的分析能力。
【难度系数】
0.7

6. 如图9-5-5是滑翔机与鸟“比翼齐飞”的情景，滑翔机的机翼与鸟的翅膀结构类似,都是上表面凸起,下表面平直。滑翔机在滑翔的过程中,上表面比下表面的空气流速,压强,在压强差的作用下受到向的力。

大
小
上

【分析】
首先回忆流体压强与流速的核心规律：在流体中，流速越大的位置，压强越小。接着观察滑翔机机翼的结构特点：上表面凸起，下表面平直。当滑翔机滑翔时，空气同时流经机翼的上下表面，由于上表面凸起，空气流经的路程更长，因此流速更快；根据流体压强规律，流速大的位置压强更小，所以上表面压强小于下表面，上下表面的压强差会产生一个向上的力，为滑翔机提供升力。
【解析】
根据流体压强与流速的关系：流速越大的位置，压强越小。滑翔机机翼上表面凸起、下表面平直，空气流过机翼时，上表面空气的流经路程更长，因此上表面空气流速比下表面大；结合规律可知，流速大的位置压强小，所以上表面压强比下表面小；在上下表面的压强差作用下，滑翔机受到向上的力（升力）。
【答案】
大；小；上
【知识点】
流体压强与流速的关系
【点评】
本题是流体压强与流速关系的典型实际应用，结合滑翔机、鸟类飞行的生活场景，考查对核心规律的理解与应用，属于基础题型，需要熟练掌握规律并能结合实际结构分析。
【难度系数】
0.7

1. 下列情景中有一种情景与其他三种情景的原理有所不同,这种情景是()

A.刮大风时屋顶被大风掀起
B.窗户外有平行于墙壁的风吹过时,窗帘会飘出窗外
C.大海中两艘轮船不能并排高速前进,否则会导致相撞事故
D.将吸盘按在光洁的瓷砖表面,放手后吸盘会被“吸”在瓷砖上

D

【分析】
解题思路：首先明确流体压强与流速的关系（流速越大，压强越小）以及大气压的应用原理，然后逐一分析每个选项对应的物理原理，对比后找出原理不同的情景。具体来说，先拆解每个选项的物理本质，区分流体压强影响和大气压作用的差异，进而确定答案。
【解析】
逐个分析各选项的物理原理：
1. 选项A：刮大风时，屋顶上方空气流速快、压强小，屋内空气流速慢、压强大，形成向上的压强差，将屋顶掀起，原理为流体流速越大，压强越小；
2. 选项B：窗外有平行于墙壁的风吹过时，窗外空气流速快、压强小，室内空气流速慢、压强大，形成向外的压强差，使窗帘飘出窗外，原理为流体流速越大，压强越小；
3. 选项C：两艘轮船并排高速前进时，两船之间的水流流速快、压强小，外侧水流流速慢、压强大，形成向内的压强差，会将两船推向彼此引发相撞，原理为流体流速越大，压强越小；
4. 选项D：将吸盘按在瓷砖上时，排出吸盘内的空气，使吸盘内气压远小于外界大气压，在外界大气压的作用下，吸盘被“吸”在瓷砖上，原理为大气压的作用。
对比可知，D选项的原理与其他三个不同。
【答案】
D
【知识点】
流体压强与流速的关系、大气压强的应用
【点评】
本题考查流体压强与流速的关系和大气压强应用的区分，要求学生能将生活情景与物理原理对应，注重对物理规律实际应用的理解，属于基础应用型题目。
【难度系数】
0.7

2. 如图9-5-6所示,在学校举办的体育艺术节上,小伊水平抛出一个飞盘,快速前进的飞盘越升越高。从侧面看,飞行过程中飞盘的形状应为图9-5-7中的()

A

【分析】
要解决这道题，我们需要结合流体压强与流速的关系分析飞盘升力的来源。首先明确：飞盘越升越高，说明它受到向上的升力，这个升力由飞盘上下方的空气压强差产生。根据流体压强规律，流体中流速越大的位置压强越小，因此要让飞盘下方压强大于上方压强，就需要飞盘上方空气流速比下方快。从侧面看，飞盘应是上凸下平的形状，这样空气流过上方的路径更长，流速更快，上方压强更小，下方压强更大，从而产生向上的升力，让飞盘上升。据此判断选项即可。
【解析】
根据流体压强与流速的关系：在流体中，流速越大的位置压强越小。飞盘能够越升越高，是因为受到向上的升力，该升力由飞盘上下空气的压强差提供。
当飞盘为上凸下平的形状时，空气流过飞盘上方的路程更长，流速更快，压强更小；流过下方的路程短，流速慢，压强大，上下方的压强差会产生向上的升力，使飞盘上升。观察选项，只有选项A的飞盘形状符合上凸下平的特点。
【答案】
A
【知识点】
流体压强与流速的关系
【点评】
本题考查流体压强与流速关系的实际应用，核心是理解飞盘上升的本质是上下方的压强差，需要将物理规律与生活现象结合，推导飞盘的合理形状，锻炼知识迁移应用能力。
【难度系数】
0.6

3. 为改善地铁地下车站的通风状况,小通设计了抽气管道,利用地面横风实现自动抽气。为加强抽气效果,管道上方遮雨盖的形状应设计成图9-5-8中的()

B

【分析】
要解决这个问题，需利用流体压强与流速的关系：流体中流速越大的位置，压强越小；流速越小的位置，压强越大。要加强抽气效果，需让抽气管道上方空气流速大于管道内部流速，形成压强差，使管道内空气被抽出。因此遮雨盖的形状应设计为能让上方空气流速更快的结构，即上表面凸起，使空气流过上方时路程更长、流速更快，压强更小。
【解析】
根据流体压强与流速的关系：流速大的位置压强小，要实现自动抽气，需使抽气管道上方空气流速大于管道内空气流速，形成向上的压强差，将管道内空气抽出。
对各选项分析：
选项A：遮雨盖上表面为平面，空气流过时上下流速差异小，压强差小，抽气效果差；
选项B：遮雨盖上表面向上凸起，空气流过上方时路径更长，流速更快，压强更小，管道内空气流速慢、压强大，在压强差作用下，管道内空气被抽出，抽气效果好；
选项C：遮雨盖下凹，空气流过上方时流速慢，压强大，管道内压强小，会阻碍抽气，不符合要求；
选项D：遮雨盖为向下的台阶结构，上方空气流速慢，压强差小，抽气效果差。
综上，应选B。
【答案】
B
【知识点】
流体压强与流速的关系
【点评】
本题考查流体压强与流速关系的实际应用，需将物理知识结合实际场景分析，理解结构对流体流速的影响，体现了物理知识在生活设计中的应用。
【难度系数】
0.6

4. 足球比赛中,运动员发出一记“香蕉球”,即利用足球的自旋使足球两侧空气流速不同形成压强差,使足球“走”出一条香蕉状的路径。关于自旋方向与飞行路径的示意图(如图9-5-9),下列说法正确的是()


A.(乙)、(丙)两图是正确的
B.(甲)、(丙)两图是正确的
C.(甲)、(乙)两图是正确的
D.(甲)、(丁)两图是正确的

D

【分析】
要解决这道题，需结合流体压强与流速的核心规律：流速越大的位置，压强越小。解题思路如下：
1. 明确足球的自旋方向和前进方向，分析足球两侧空气的合流速：足球自旋时会带动周围空气流动，同时足球自身向前运动，空气相对于足球向后运动，两侧空气的合流速为“足球运动带动的流速”与“自旋带动的流速”的叠加。
2. 根据流速差异判断压强差：流速大的一侧压强小，流速小的一侧压强大，足球会向压强小（流速大）的一侧偏转，据此判断每个图的轨迹是否合理。
【解析】
逐个分析四个示意图：
甲图：足球逆时针自旋，前进方向向右上方。足球上方的空气，自旋带动的气流方向与空气相对于足球的向后气流方向叠加，流速更大；下方空气流速更小。因此上方压强小、下方压强大，足球向上偏转，轨迹符合规律，正确。
乙图：足球顺时针自旋，前进方向向右上方。足球下方空气流速更大（自旋带动气流与向后气流叠加），下方压强小，足球应向下偏转，但图中轨迹向上，不符合规律，错误。
丙图：足球逆时针自旋，前进方向向左上方。足球右侧空气流速更大，右侧压强小，足球应向右偏转，但图中轨迹向左，不符合规律，错误。
丁图：足球顺时针自旋，前进方向向左上方。足球左侧空气流速更大（自旋带动气流与向后气流叠加），左侧压强小，足球向左偏转，轨迹符合规律，正确。
综上，甲、丁两图正确，答案选D。
【答案】
D
【知识点】
流体压强与流速的关系
【点评】
本题以“香蕉球”为载体，考查流体压强与流速的关系在生活中的应用，需要结合足球的复合运动状态（自旋+前进）分析两侧空气的流速差异，对逻辑分析和知识迁移能力有一定要求，有助于加深对流体压强规律的理解。
【难度系数】
0.4

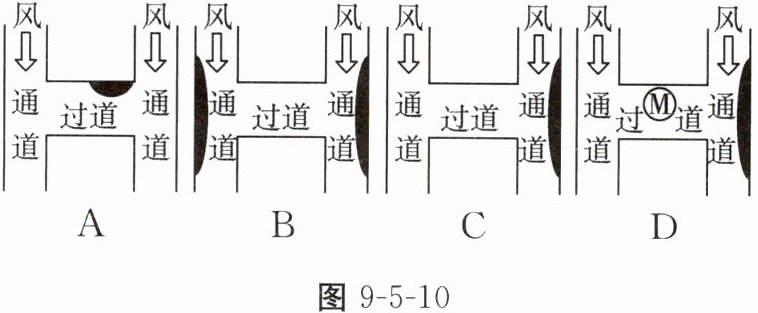

5. 学习了“流体压强与流速的关系”后,为了解决“H”形地下通道中过道的通风问题,同学们设计了如下几种方案。如图9-5-10所示,黑色部分为墙面凸出部分,“Ⓜ”为安装在过道顶的换气扇,其中既有效又节能的方案是()

C

【分析】
要解决过道通风问题，需利用流体压强与流速的关系：流速越大的位置压强越小，使过道两侧形成压强差，让空气自然流动，同时要满足节能（尽量不消耗额外能源）的要求。我们逐个分析方案：
1. 分析A方案：过道两侧通道结构对称，空气流速相近，压强差小，过道内空气几乎不流动，无法有效通风。
2. 分析B方案：两侧通道都有墙面凸出，两侧空气流速都加快，压强都减小，过道与两侧通道压强差不明显，空气难以流动，通风效果差。
3. 分析C方案：右侧通道墙面凸出，右侧通道横截面积变小，空气流速加快，压强变小；左侧通道流速慢，压强大，空气会从左侧通道经过道流向右侧通道，形成自然通风，无需额外能源，有效又节能。
4. 分析D方案：换气扇可以带动空气流动实现通风，但需要消耗电能，不节能，不符合要求。
【解析】
根据流体压强与流速的关系：流速大的位置压强小。
A选项：过道两侧通道流速相近，压强差小，无法有效通风，排除；
B选项：两侧通道流速均加快，压强均减小，过道与两侧压强差小，通风效果差，排除；
C选项：右侧通道因墙面凸出，横截面积减小，空气流速增大，压强减小，左侧通道压强大，空气从左经过道流向右，实现自然通风，无需额外能耗，有效且节能；
D选项：换气扇通风需要消耗电能，不节能，排除。
因此选择C方案。
【答案】
C
【知识点】
流体压强与流速的关系
【点评】
本题考查流体压强与流速关系的实际应用，解题关键是理解流速与压强的关系，并结合“有效又节能”的要求分析各方案，既要实现通风，又要尽量不消耗额外能源。
【难度系数】
0.6
