2026年作业本江西教育出版社八年级物理下册教科版第55页答案
1. 为了方便研究，人们将机械的各种构件归并为杠杆、
斜面
、轮轴、
滑轮
、螺旋等，并把它们称为简单机械。只要在力的作用下能够绕支撑点转动的坚实物体都可以看作
杠杆
。

答案

斜面；滑轮；杠杆

解析

根据教科版物理八年级下册11.1杠杆的内容，简单机械包括杠杆、斜面、轮轴、滑轮、螺旋等。其中，杠杆的定义是在力的作用下能够绕支撑点转动的坚实物体。
2. 杠杆的五要素：
(1)支点：杠杆绕着转动的
固定
点。
(2)使杠杆转动的力叫作
动力
。
(3)阻碍杠杆转动的力叫作
阻力
。
(4)动力臂：从支点到
动力作用线
的距离。
(5)阻力臂：从支点到
阻力作用线
的距离。

答案

(1)固定；(2)动力；(3)阻力；(4)动力作用线；(5)阻力作用线

解析

本题根据杠杆五要素的基本定义进行填写。
(1)支点是杠杆绕着转动的固定点。
(2)使杠杆转动的力叫作动力。
(3)阻碍杠杆转动的力叫作阻力。
(4)动力臂是从支点到动力作用线的距离。
(5)阻力臂是从支点到阻力作用线的距离。

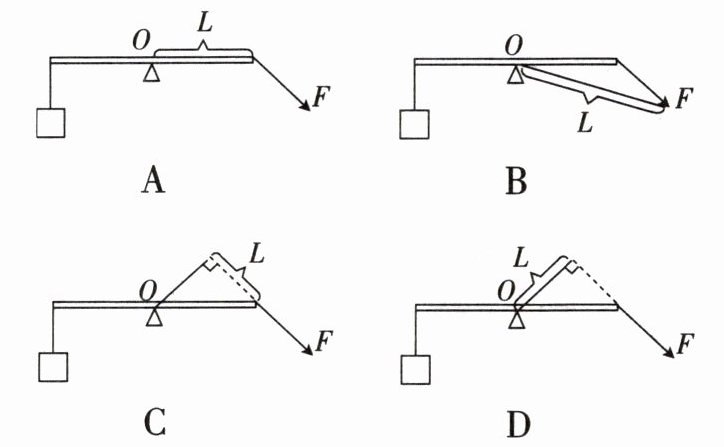

3. 下列杠杆中，动力的力臂用$L$表示，其中所画力臂正确的是(
C
)

答案

C

解析

力臂是从支点到力的作用线的垂直距离。A图中L未垂直于力F的作用线；B图中L不是支点到力作用线的距离；C图中L是支点到力F作用线的垂线段，正确；D图中L方向错误。
4. 有一个杠杆如图11-1-1所示，动力$F$的力臂是(
D
)


A.$OD$
B.$OF$
C.$OA$
D.$OC$

答案

D

解析

力臂是从支点到力的作用线的垂直距离。由图可知，支点为O，动力F的作用线是FD，从O点向FD作垂线，垂线段为OC，所以动力F的力臂是OC。
5. 同学们在体育课上做下压运动训练，静止不动时人体可以看成杠杆模型，$O$点为支点，肌肉的拉力$F_{1}$为动力，如图11-1-2所示。请在图中画出动力$F_{1}$的力臂$L_{1}$。

答案

从支点$O$向动力$F_1$的作用线作垂线段，即为动力$F_1$的力臂$L_1$，画图如下：
[插图画法：从$O$点作$F_1$作用线的垂线，垂足点与$O$点之间的线段即为$L_1$]

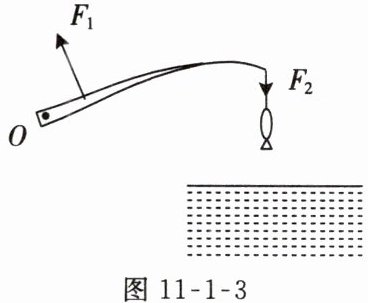

6. 图11-1-3是小聪钓鱼时钓竿的受力示意图，$O$点为支点。请在图中分别画出$F_{1}$的力臂$L_{1}$和$F_{2}$的力臂$L_{2}$。

答案

从$O$点向$F_1$的作用线作垂线，垂线段即为$F_1$的力臂$L_1$，从$O$点向$F_2$的作用线作垂线，垂线段即为$F_2$的力臂$L_2$，
作图如下：
(画图：从$O$点向$F_1$的反向延长线作垂线，垂足为$A$点，标记$L_1$；从$O$点向$F_2$的延长线作垂线，垂足为$B$点，标记$L_2$。)

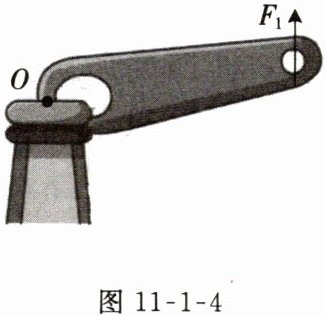

7. 提升题 如图11-1-4所示，起瓶器可视为一个杠杆，请在图中画出阻力$F_{2}$的示意图及阻力臂$L_{2}$。

答案

阻力$F_2$：作用在起瓶器与瓶盖接触的那一点，方向竖直向下。
阻力臂$L_2$：从支点$O$作阻力$F_2$作用线的垂线，支点$O$到垂足之间的距离即为阻力臂$L_2$。
（图略，根据上述描述在图中相应位置画出$F_2$及$L_2$即可）。
