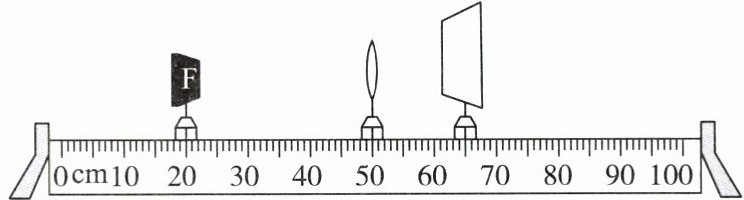

2. 在探究凸透镜成像的规律的实验中,发光物体、凸透镜和光屏的位置如图所示,发光物体在光屏上恰好成一清晰的像。应用此成像规律工作的是()


A.照相机
B.投影仪
C.放大镜
D.潜望镜

A

物距$u=50\,cm-20\,cm=30\,cm$，像距$v=65\,cm-50\,cm=15\,cm$。因为$u＞v$，成倒立、缩小的实像，应用于照相机。
A

3. 将物体放在凸透镜前16 cm处,成一个倒立、放大的像；放在凸透镜前24 cm处,成一个倒立、缩小的像。该透镜的焦距可能是()
A.8 cm
B.10 cm
C.12 cm
D.16 cm

B

当物体在凸透镜前16 cm处成倒立、放大的像时，满足$f ＜ 16\,cm ＜ 2f$，即$8\,cm ＜ f ＜ 16\,cm$；当物体在凸透镜前24 cm处成倒立、缩小的像时，满足$24\,cm ＞ 2f$，即$f ＜ 12\,cm$。综合可得$8\,cm ＜ f ＜ 12\,cm$，选项中只有10 cm符合条件。
B

4. 小明用透明塑料盒设计了一个昆虫标本观察器,如图所示。盒底上放标本,盒盖上嵌入一凸透镜。有焦距为5 cm和10 cm的两种凸透镜,为了在盒盖上方附近,通过凸透镜观察到标本正立、放大的像,凸透镜的焦距$ f 与盒高 h $的选择合理的是()


A.$ f = 5 cm $、$ h = 10 cm $
B.$ f = 10 cm $、$ h = 12 cm $
C.$ f = 5 cm $、$ h = 12 cm $
D.$ f = 10 cm $、$ h = 6 cm $

D

要通过凸透镜观察到标本正立、放大的像，此时凸透镜成正立、放大的虚像，根据凸透镜成像规律，物距$u$需满足$u ＜ f$。
盒高$h$即为物距$u$，所以$h ＜ f$。
分析各选项：
A选项：$h = 10\space cm$，$f = 5\space cm$，$10\space cm ＞ 5\space cm$，不满足$h ＜ f$。
B选项：$h = 12\space cm$，$f = 10\space cm$，$12\space cm ＞ 10\space cm$，不满足$h ＜ f$。
C选项：$h = 12\space cm$，$f = 5\space cm$，$12\space cm ＞ 5\space cm$，不满足$h ＜ f$。
D选项：$h = 6\space cm$，$f = 10\space cm$，$6\space cm ＜ 10\space cm$，满足$h ＜ f$。
结论：D

5. 小明在探究凸透镜成像的规律的实验中看到的一种成像的情况如图所示。此时凸透镜所成的像是(选填“实”或“虚”)像,其成像的条件是。

虚 物距小于焦距

6. 家中防盗门上的“猫眼”能让我们较清晰地看清门外的人或物,“猫眼”由凹透镜和凸透镜组成,如图所示。从室内观察室外的物体时,物镜是凹透镜,目镜是凸透镜,物镜所成的像在目镜的焦距以内,请你根据学过的光学知识推测凹透镜所成的像是(选填“倒立”或“正立”)、(选填“放大”或“缩小”)的。你的推测理由是。

正立 缩小 凹透镜所成的像在凸透镜的焦距以内,凸透镜成正立、放大的虚像,而人眼从“猫眼”中看到的像是正立、缩小的,故凹透镜成正立、缩小的虚像
