光电鼠标

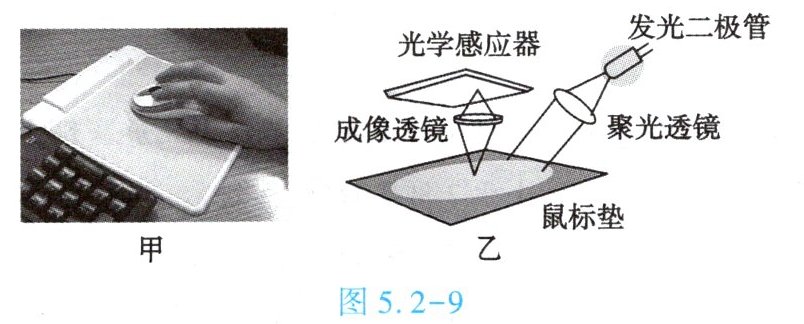

光电鼠标(如图 5.2 - 9 甲)在电脑中应用非常广泛,其原理就是利用发光二极管发光照亮鼠标底部的接触面,同时接触面会反射回一部分光线,反射光通过一组光学透镜和光电二极管阵列,最终经 CMOS 芯片读出位置。当鼠标移动时,感应器会连续拍摄鼠标垫表面所成的像,并利用数字信号处理来比较各个影像,以判断移动的距离和方向；产生的结果会传给计算机,而屏幕上的光标会根据这些结果来移动,图中光学感应器、聚光透镜、发光二极管等元件固定在鼠标内。
(1)当发光二极管的光照射到鼠标垫上时会发生(填“镜面反射”或“漫反射”)。
(2)当鼠标平放在鼠标垫上,成像透镜距鼠标垫 7 mm,光学感应器距成像透镜 3 mm,则在光学感应器上成(填“正立”或“倒立”)、(填“放大”或“缩小”)的(填“实”或“虚”)像。
(3)将鼠标离开鼠标垫一定高度后悬空向前移动时,电脑显示器上的光标并不移动,是因为像成在光学感应器的(填“上方”或“下方”),而且所成的像(填“变大”或“变小”)。

漫反射
倒立
缩小
实
下方
变小
